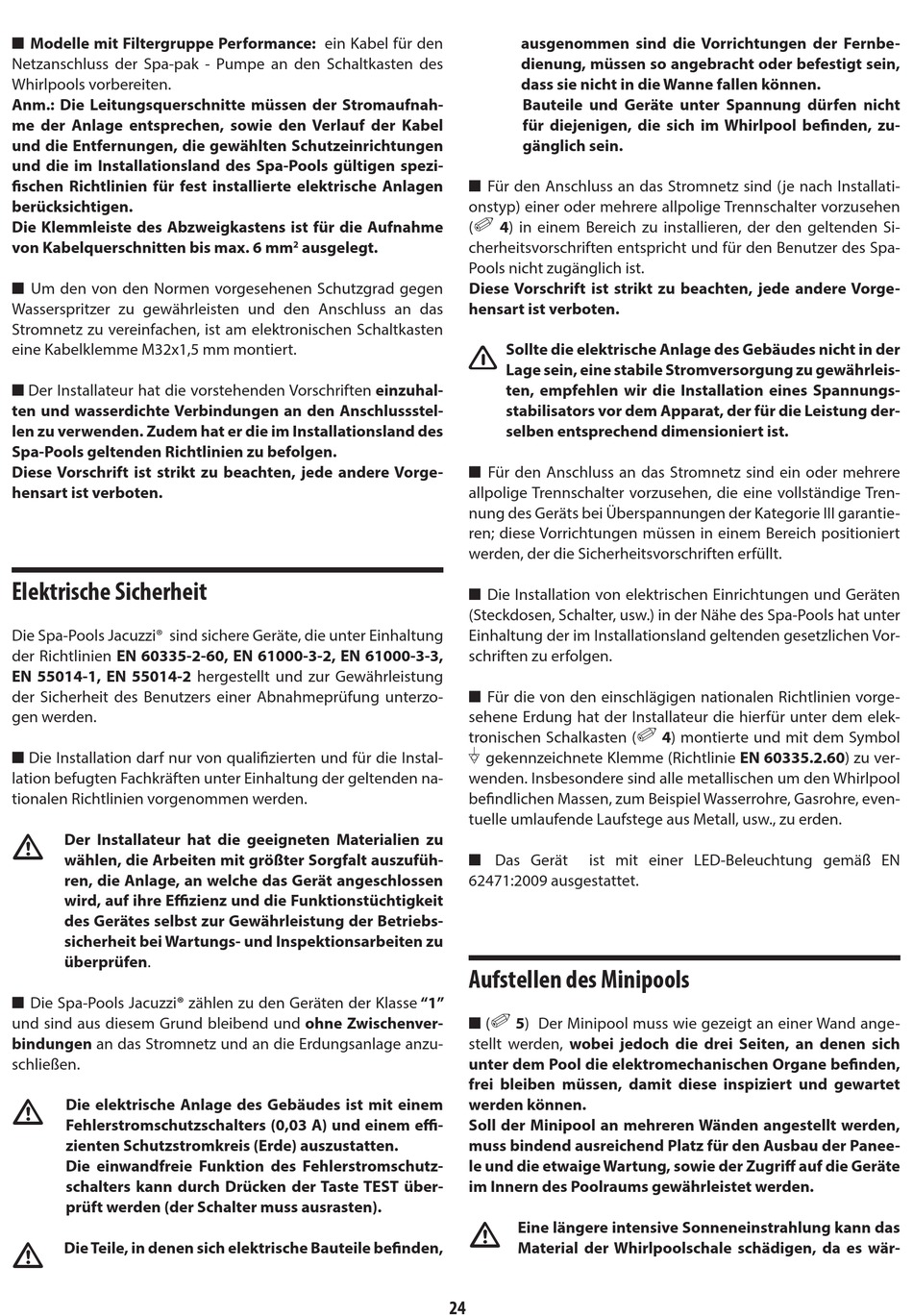

Modelle mit Filtergruppe Performance: ein Kabel für den
Netzanschluss der Spa-pak - Pumpe an den Schaltkasten des
Whirlpools vorbereiten.
Anm.: Die Leitungsquerschnitte müssen der Stromaufnah-
me der Anlage entsprechen, sowie den Verlauf der Kabel
und die Entfernungen, die gewählten Schutzeinrichtungen
und die im Installationsland des Spa-Pools gültigen spezi-
fischen Richtlinien für fest installierte elektrische Anlagen
berücksichtigen.
Die Klemmleiste des Abzweigkastens ist für die Aufnahme
von Kabelquerschnitten bis max. 6 mm
Um den von den Normen vorgesehenen Schutzgrad gegen
Wasserspritzer zu gewährleisten und den Anschluss an das
Stromnetz zu vereinfachen, ist am elektronischen Schaltkasten
eine Kabelklemme M32x1,5 mm montiert.
Der Installateur hat die vorstehenden Vorschriften einzuhal-
ten und wasserdichte Verbindungen an den Anschlussstel-
len zu verwenden. Zudem hat er die im Installationsland des
Spa-Pools geltenden Richtlinien zu befolgen.
Diese Vorschrift ist strikt zu beachten, jede andere Vorge-
hensart ist verboten.
Elektrische Sicherheit
Die Spa-Pools Jacuzzi® sind sichere Geräte, die unter Einhaltung
der Richtlinien EN 60335-2-60, EN 61000-3-2, EN 61000-3-3,
EN 55014-1, EN 55014-2 hergestellt und zur Gewährleistung
der Sicherheit des Benutzers einer Abnahmeprüfung unterzo-
gen werden.
Die Installation darf nur von qualifizierten und für die Instal-
lation befugten Fachkräften unter Einhaltung der geltenden na-
tionalen Richtlinien vorgenommen werden.
Der Installateur hat die geeigneten Materialien zu
m
wählen, die Arbeiten mit größter Sorgfalt auszufüh-
ren, die Anlage, an welche das Gerät angeschlossen
wird, auf ihre Effizienz und die Funktionstüchtigkeit
des Gerätes selbst zur Gewährleistung der Betriebs-
sicherheit bei Wartungs- und Inspektionsarbeiten zu
überprüfen.
Die Spa-Pools Jacuzzi® zählen zu den Geräten der Klasse "1"
und sind aus diesem Grund bleibend und ohne Zwischenver-
bindungen an das Stromnetz und an die Erdungsanlage anzu-
schließen.
Die elektrische Anlage des Gebäudes ist mit einem
m
Fehlerstromschutzschalters (0,03 A) und einem effi-
zienten Schutzstromkreis (Erde) auszustatten.
Die einwandfreie Funktion des Fehlerstromschutz-
schalters kann durch Drücken der Taste TEST über-
prüft werden (der Schalter muss ausrasten).
Die Teile, in denen sich elektrische Bauteile befinden,
m
2
ausgelegt.
24
ausgenommen sind die Vorrichtungen der Fernbe-
dienung, müssen so angebracht oder befestigt sein,
dass sie nicht in die Wanne fallen können.
Bauteile und Geräte unter Spannung dürfen nicht
für diejenigen, die sich im Whirlpool befinden, zu-
gänglich sein.
Für den Anschluss an das Stromnetz sind (je nach Installati-
onstyp) einer oder mehrere allpolige Trennschalter vorzusehen
(
4) in einem Bereich zu installieren, der den geltenden Si-
cherheitsvorschriften entspricht und für den Benutzer des Spa-
Pools nicht zugänglich ist.
Diese Vorschrift ist strikt zu beachten, jede andere Vorge-
hensart ist verboten.
Sollte die elektrische Anlage des Gebäudes nicht in der
n
Lage sein, eine stabile Stromversorgung zu gewährleis-
ten, empfehlen wir die Installation eines Spannungs-
stabilisators vor dem Apparat, der für die Leistung der-
selben entsprechend dimensioniert ist.
Für den Anschluss an das Stromnetz sind ein oder mehrere
allpolige Trennschalter vorzusehen, die eine vollständige Tren-
nung des Geräts bei Überspannungen der Kategorie III garantie-
ren; diese Vorrichtungen müssen in einem Bereich positioniert
werden, der die Sicherheitsvorschriften erfüllt.
Die Installation von elektrischen Einrichtungen und Geräten
(Steckdosen, Schalter, usw.) in der Nähe des Spa-Pools hat unter
Einhaltung der im Installationsland geltenden gesetzlichen Vor-
schriften zu erfolgen.
Für die von den einschlägigen nationalen Richtlinien vorge-
sehene Erdung hat der Installateur die hierfür unter dem elek-
tronischen Schalkasten (
gekennzeichnete Klemme (Richtlinie EN 60335.2.60) zu ver-
wenden. Insbesondere sind alle metallischen um den Whirlpool
befindlichen Massen, zum Beispiel Wasserrohre, Gasrohre, even-
tuelle umlaufende Laufstege aus Metall, usw., zu erden.
Das Gerät
ist mit einer LED-Beleuchtung gemäß EN
62471:2009 ausgestattet.
Aufstellen des Minipools
(
5) Der Minipool muss wie gezeigt an einer Wand ange-
stellt werden, wobei jedoch die drei Seiten, an denen sich
unter dem Pool die elektromechanischen Organe befinden,
frei bleiben müssen, damit diese inspiziert und gewartet
werden können.
Soll der Minipool an mehreren Wänden angestellt werden,
muss bindend ausreichend Platz für den Ausbau der Panee-
le und die etwaige Wartung, sowie der Zugriff auf die Geräte
im Innern des Poolraums gewährleistet werden.
Eine längere intensive Sonneneinstrahlung kann das
m
Material der Whirlpoolschale schädigen, da es wär-
4) montierte und mit dem Symbol
