Für die Befüllung des Whirlpools den Anschluss an die Was-
serleitung ausführen (entsprechend der Norm EN 1717).
Anschlüsse und elektrische Sicherheit
Es ist Aufgabe des Installateurs die richtigen Leiter mit entspre-
chenden Merkmalen und Nennquerschnitt für die Stromaufnahme
des Whirlpools zu wählen (siehe Datenblatt der Vorinstallation).
Kabelverlauf, Materialwahl und die besten Installationslösungen
bleiben der Fachkenntnis und Erfahrung des Installateurs überlas-
sen; er ist für die vorschriftsmäßige Ausführung verantwortlich, die
er auch bescheinigen muss.
Verbinden Sie das Display mit der Elektronikbox. Verwenden
Sie ggf. das Verlängerungskabel (
Je nach Spa-Version und E-Box-Modell, wie in den jeweiligen
Schaltplänen angegeben, an die Klemmleiste anschließen (
3,
3a, 3b, 3c, 3d).
WICHTIG: In Ländern mit einer zweiphasigen Strom-
versorgung (L+L) mit einer Spannung von 220-240V er-
folgt der Auschluss immer an den Klemmen L1 und N.
ANM: Wenn das elektrische System, das den SPA versorgt, vor
dem Anschließen aus zwei (oder drei) Phasen besteht (+ Neu-
tral, 380-415 V, 2-3N ~) entfernen Sie die Brücke oder die Brü-
cken in der Nähe des Klemmenbretts.
Überprüfen Sie die Anordnung der Schalter ("Dip-Switch"),
basierend auf dem Spa-Modell und den gewählten Einstel-
lungen.

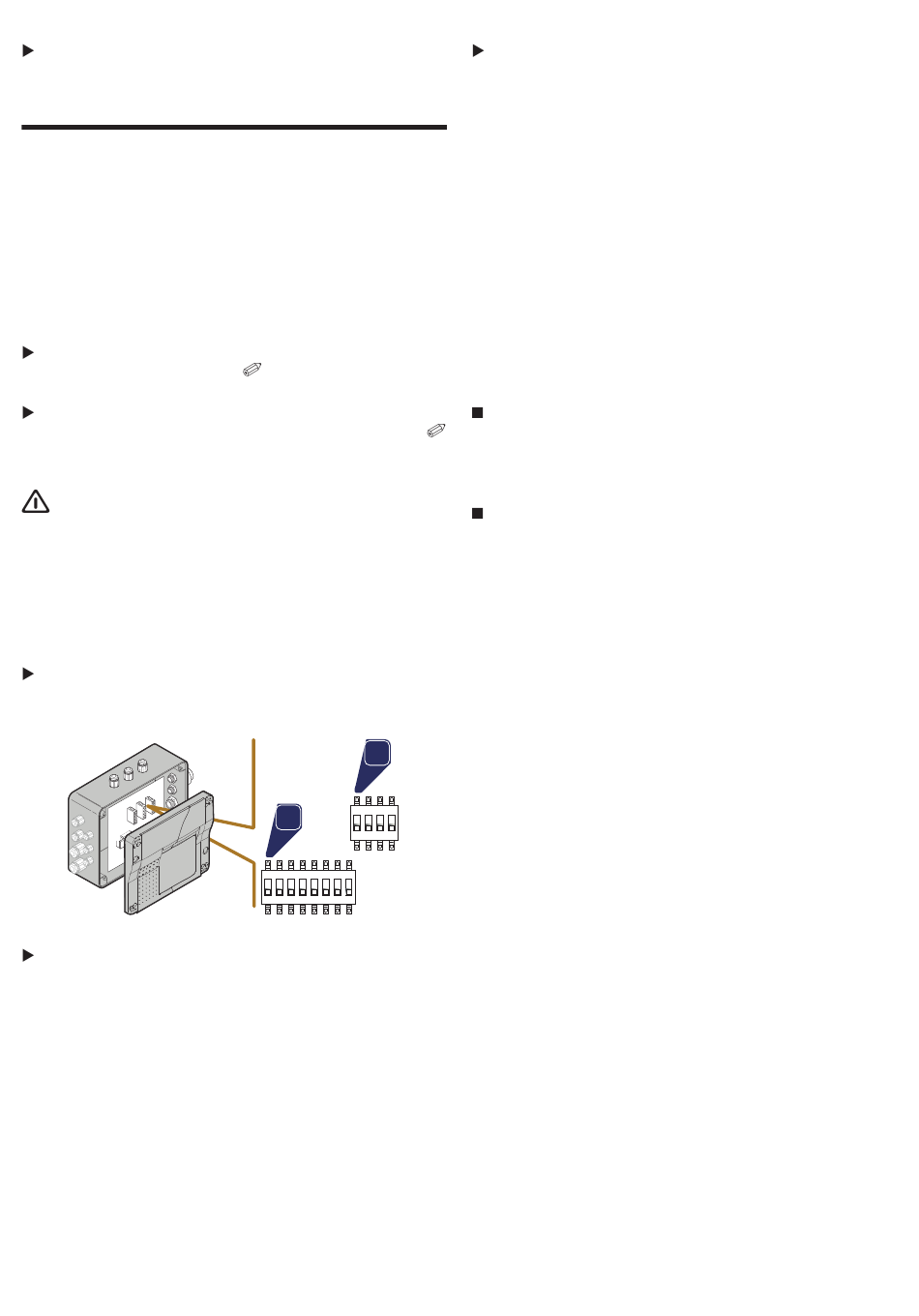

WECHSELBANK "b1"
dip switch 1 Begrenzung des elektrischen Verbrauchs (OFF =
Mindestverbrauch; ON = maximaler Verbrauch).
dip switch 2 Pumpe 1 (prüfen, ob sie in der Position OFF steht).
dip switch 3 Pumpe 2 (prüfen, ob sie in der Position OFF steht).
dip switch 4 Blower (OFF = vorhanden; ON = abwesend).
dip switch 5 Filtrationspumpe (OFF = vorhanden; ON = abwe-
send).
dip switch 6 AUX-Kontakt (OFF = für Jacuzzi® Eco Heat Wärme-
pumpe oder Wärmetauscher; ON = für Jacuzzi®
Cool Power Wärmepumpe).
dip switch 7 Strömungswächter (prüfen, ob er auf OFF steht).
dip switch 8 Flow-Erkennung (überprüfen Sie, ob es in der
OFF-Position ist).
2).
b2
ON
b1
1
2
3
4
ON
1
2
3
4
5
6
7
8
WECHSELBANK"b2"
dip switch 1 Level (stellen Sie sicher, dass es in der OFF-Position
ist).
dip switch 2 Dieser Schalter deaktiviert die Filterpumpe in Be-
zug auf den Füllstandssensor (prüfen, ob er in der
Position OFF steht).
dip switch 3 Füllstandssensor (prüfen, ob er auf ON steht).
dip switch 4 Temperaturfühler (prüfen, ob er in der Position
OFF steht).
- Um den von den Normen vorgesehenen Schutzgrad gegen
Wasserspritzer zu gewährleisten, wurde eine Kabelklemme
montiert, um den Anschluss an das Stromnetz zu erleichtern.
- Nach beendeter Installation müssen die Kabelklemme und der
Deckel des Schaltkastens hermetisch geschlossen werden.
M
F
ODELLE MIT
ILTERGRUPPE
den Anschluss des Whirlpools siehe die entsprechende Anlei-
tung.
M
ODELLE MIT ZUSÄTZLICHEM
korrekte Installation des Heizgerätes siehe die entsprechende
Anleitung.
JACUZZI EUROPE S.p.A. lehnt jede Haftung ab, falls:
Die Installation durch nicht fachmännisches und/oder für die Zer-
tifizierung der ausgeführten Leistung nicht befugtes Personal vor-
genommen wird.
Die im Land, in dem das Gerät installiert wird, geltenden Richtlinien
bzw. Gesetzesvorschriften in Bezug auf elektrische Anlagen in Ge-
bäuden nicht eingehalten werden.
Die in diesem Handbuch enthaltenen Installations- und Wartungs-
anleitungen nicht befolgt werden.
Für die Installation ungeeignete und/oder nicht bescheinigte Ma-
terialien verwendet werden. Die Whirlpools nicht nach den oben
aufgeführten Angaben aufgestellt werden.
Die Arbeiten nicht korrekt ausgeführt werden, so dass der Schutz-
grad der elektrischen Geräte gegen Spritzwasser beeinträchtigt
oder der Schutz gegen elektrische Schläge bei direkter oder indi-
rekter Berührung verändert wird, bzw. anomale Bedingungen in
Bezug auf Isolierung, Fehlerstrom oder Überhitzung geschaffen
werden.
Falls Bauteile oder Geräteteile ausgewechselt oder geändert wer-
den, so dass sie nicht mehr dem Zustand bei der Anlieferung ent-
sprechen, ist der Hersteller nicht mehr haftbar.
Wenn das Gerät durch unbefugtes Personal repariert wird oder kei-
ne Originalersatzteile der Firma Jacuzzi Europe S.p.A. verwendet
werden.
