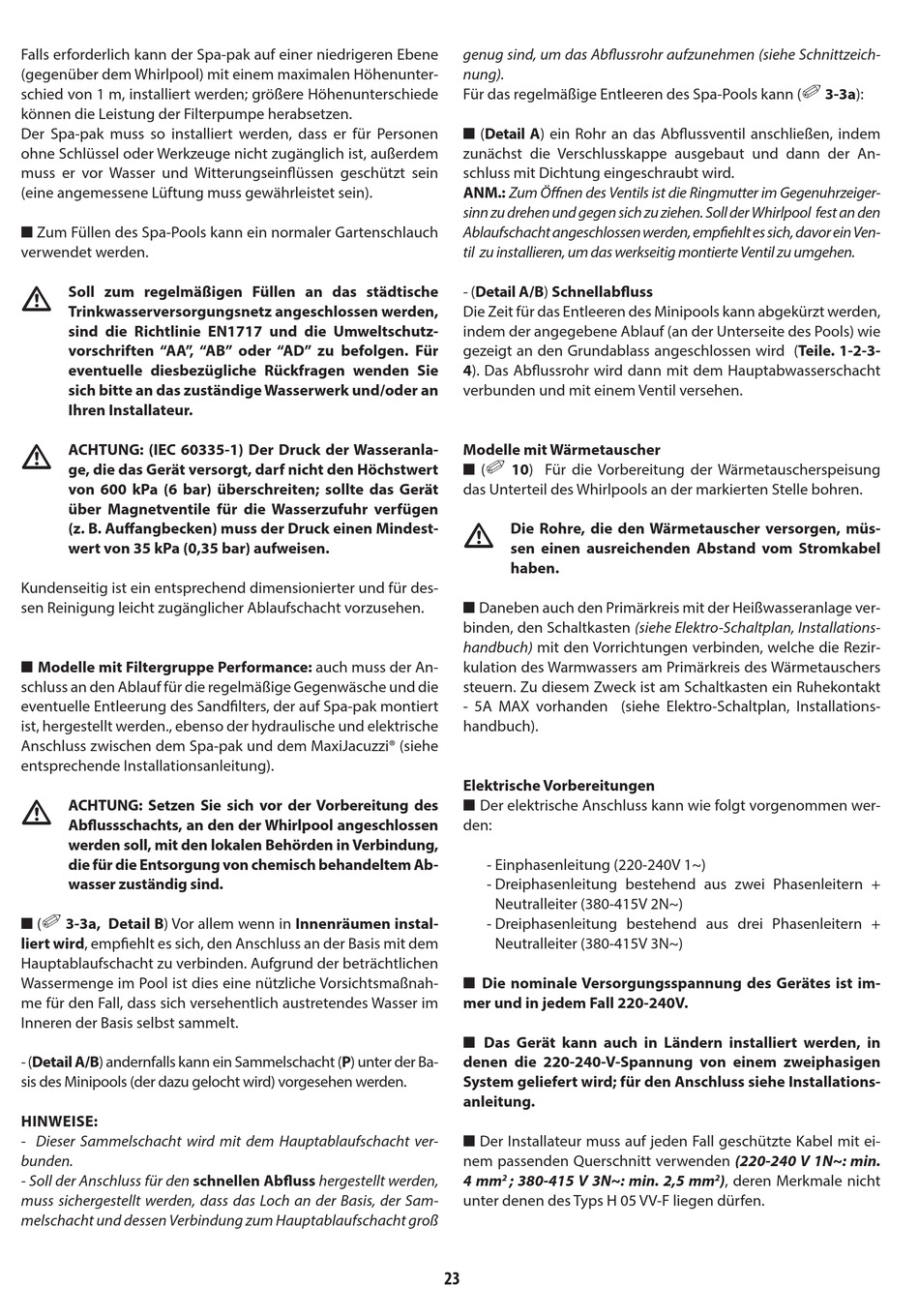

Jacuzzi DESIGN COLLECTION DELOS Vorinstallationsblatt Seite 23

Falls erforderlich kann der Spa-pak auf einer niedrigeren Ebene
(gegenüber dem Whirlpool) mit einem maximalen Höhenunter-
schied von 1 m, installiert werden; größere Höhenunterschiede
können die Leistung der Filterpumpe herabsetzen.
Der Spa-pak muss so installiert werden, dass er für Personen
ohne Schlüssel oder Werkzeuge nicht zugänglich ist, außerdem
muss er vor Wasser und Witterungseinflüssen geschützt sein
(eine angemessene Lüftung muss gewährleistet sein).
Zum Füllen des Spa-Pools kann ein normaler Gartenschlauch
verwendet werden.
Soll zum regelmäßigen Füllen an das städtische
m
Trinkwasserversorgungsnetz angeschlossen werden,
sind die Richtlinie EN1717 und die Umweltschutz-
vorschriften "AA", "AB" oder "AD" zu befolgen. Für
eventuelle diesbezügliche Rückfragen wenden Sie
sich bitte an das zuständige Wasserwerk und/oder an
Ihren Installateur.
ACHTUNG: (IEC 60335-1) Der Druck der Wasseranla-
m
ge, die das Gerät versorgt, darf nicht den Höchstwert
von 600 kPa (6 bar) überschreiten; sollte das Gerät
über Magnetventile für die Wasserzufuhr verfügen
(z. B. Auffangbecken) muss der Druck einen Mindest-
wert von 35 kPa (0,35 bar) aufweisen.
Kundenseitig ist ein entsprechend dimensionierter und für des-
sen Reinigung leicht zugänglicher Ablaufschacht vorzusehen.
Modelle mit Filtergruppe Performance: auch muss der An-
schluss an den Ablauf für die regelmäßige Gegenwäsche und die
eventuelle Entleerung des Sandfilters, der auf Spa-pak montiert
ist, hergestellt werden., ebenso der hydraulische und elektrische
Anschluss zwischen dem Spa-pak und dem MaxiJacuzzi® (siehe
entsprechende Installationsanleitung).
ACHTUNG: Setzen Sie sich vor der Vorbereitung des
m
Abflussschachts, an den der Whirlpool angeschlossen
werden soll, mit den lokalen Behörden in Verbindung,
die für die Entsorgung von chemisch behandeltem Ab-
wasser zuständig sind.
( 3-3a, Detail B) Vor allem wenn in Innenräumen instal-
liert wird, empfiehlt es sich, den Anschluss an der Basis mit dem
Hauptablaufschacht zu verbinden. Aufgrund der beträchtlichen
Wassermenge im Pool ist dies eine nützliche Vorsichtsmaßnah-
me für den Fall, dass sich versehentlich austretendes Wasser im
Inneren der Basis selbst sammelt.
- (Detail A/B) andernfalls kann ein Sammelschacht (P) unter der Ba-
sis des Minipools (der dazu gelocht wird) vorgesehen werden.
HINWEISE:
- Dieser Sammelschacht wird mit dem Hauptablaufschacht ver-
bunden.
- Soll der Anschluss für den schnellen Abfluss hergestellt werden,
muss sichergestellt werden, dass das Loch an der Basis, der Sam-
melschacht und dessen Verbindung zum Hauptablaufschacht groß
genug sind, um das Abflussrohr aufzunehmen (siehe Schnittzeich-
nung).
Für das regelmäßige Entleeren des Spa-Pools kann (
(Detail A) ein Rohr an das Abflussventil anschließen, indem
zunächst die Verschlusskappe ausgebaut und dann der An-
schluss mit Dichtung eingeschraubt wird.
ANM.: Zum Öffnen des Ventils ist die Ringmutter im Gegenuhrzeiger-
sinn zu drehen und gegen sich zu ziehen. Soll der Whirlpool fest an den
Ablaufschacht angeschlossen werden, empfiehlt es sich, davor ein Ven-
til zu installieren, um das werkseitig montierte Ventil zu umgehen.
- (Detail A/B) Schnellabfluss
Die Zeit für das Entleeren des Minipools kann abgekürzt werden,
indem der angegebene Ablauf (an der Unterseite des Pools) wie
gezeigt an den Grundablass angeschlossen wird (Teile. 1-2-3-
4). Das Abflussrohr wird dann mit dem Hauptabwasserschacht
verbunden und mit einem Ventil versehen.
Modelle mit Wärmetauscher
( 10) Für die Vorbereitung der Wärmetauscherspeisung
das Unterteil des Whirlpools an der markierten Stelle bohren.
Die Rohre, die den Wärmetauscher versorgen, müs-
m
sen einen ausreichenden Abstand vom Stromkabel
haben.
Daneben auch den Primärkreis mit der Heißwasseranlage ver-
binden, den Schaltkasten (siehe Elektro-Schaltplan, Installations-
handbuch) mit den Vorrichtungen verbinden, welche die Rezir-
kulation des Warmwassers am Primärkreis des Wärmetauschers
steuern. Zu diesem Zweck ist am Schaltkasten ein Ruhekontakt
- 5A MAX vorhanden (siehe Elektro-Schaltplan, Installations-
handbuch).
Elektrische Vorbereitungen
Der elektrische Anschluss kann wie folgt vorgenommen wer-
den:
- Einphasenleitung (220-240V 1~)
- Dreiphasenleitung bestehend aus zwei Phasenleitern +
Neutralleiter (380-415V 2N~)
- Dreiphasenleitung bestehend aus drei Phasenleitern +
Neutralleiter (380-415V 3N~)
Die nominale Versorgungsspannung des Gerätes ist im-
mer und in jedem Fall 220-240V.
Das Gerät kann auch in Ländern installiert werden, in
denen die 220-240-V-Spannung von einem zweiphasigen
System geliefert wird; für den Anschluss siehe Installations-
anleitung.
Der Installateur muss auf jeden Fall geschützte Kabel mit ei-
nem passenden Querschnitt verwenden (220-240 V 1N~: min.
4 mm ; 380-415 V 3N~: min. 2,5 mm
2
unter denen des Typs H 05 VV-F liegen dürfen.
23
3-3a):
), deren Merkmale nicht
2
