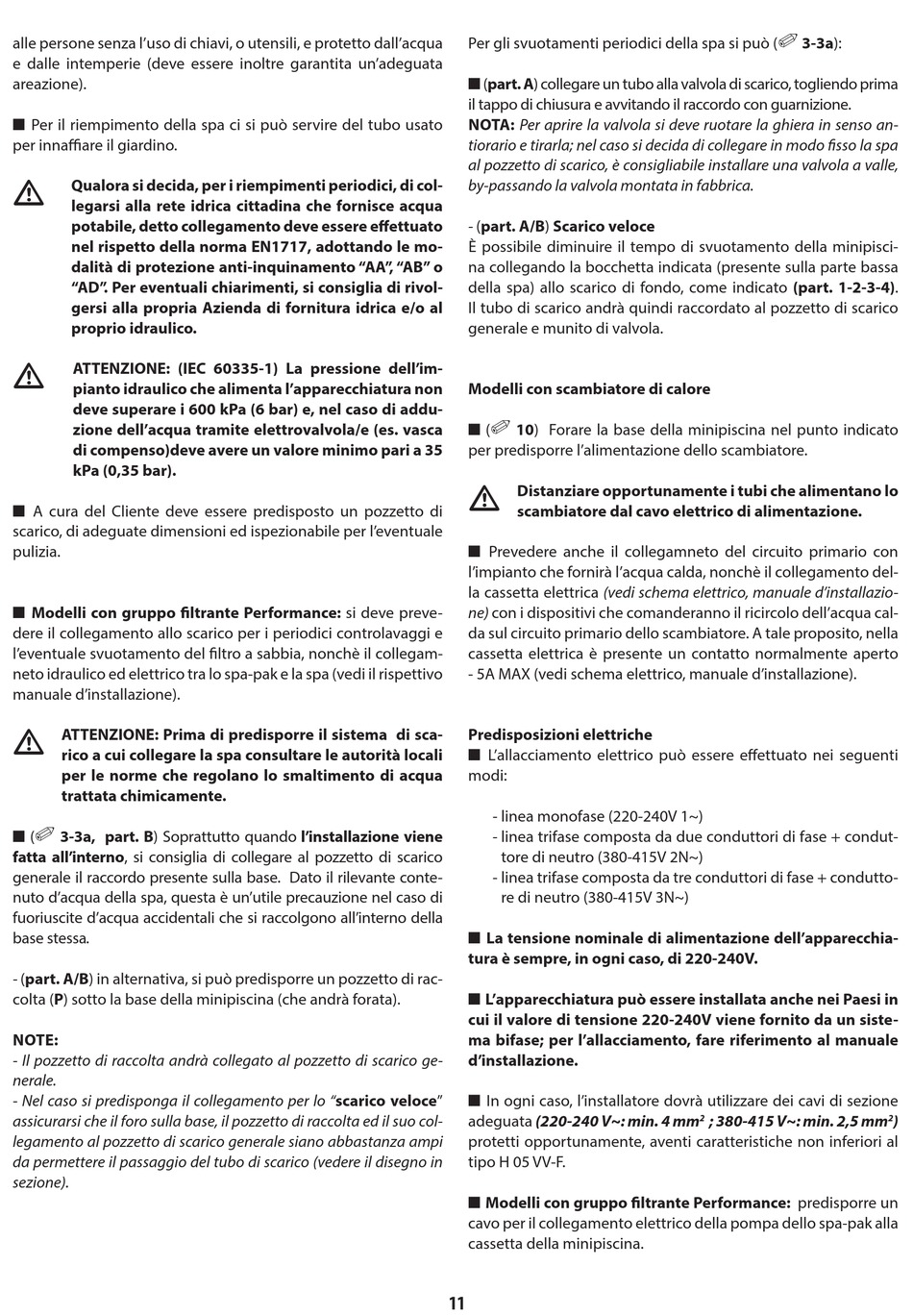

Jacuzzi DESIGN COLLECTION DELOS Vorinstallationsblatt Seite 11

alle persone senza l'uso di chiavi, o utensili, e protetto dall'acqua
e dalle intemperie (deve essere inoltre garantita un'adeguata
areazione).
Per il riempimento della spa ci si può servire del tubo usato
per innaffiare il giardino.
Qualora si decida, per i riempimenti periodici, di col-
m
legarsi alla rete idrica cittadina che fornisce acqua
potabile, detto collegamento deve essere effettuato
nel rispetto della norma EN1717, adottando le mo-
dalità di protezione anti-inquinamento "AA", "AB" o
"AD". Per eventuali chiarimenti, si consiglia di rivol-
gersi alla propria Azienda di fornitura idrica e/o al
proprio idraulico.
ATTENZIONE: (IEC 60335-1) La pressione dell'im-
m
pianto idraulico che alimenta l'apparecchiatura non
deve superare i 600 kPa (6 bar) e, nel caso di addu-
zione dell'acqua tramite elettrovalvola/e (es. vasca
di compenso)deve avere un valore minimo pari a 35
kPa (0,35 bar).
A cura del Cliente deve essere predisposto un pozzetto di
scarico, di adeguate dimensioni ed ispezionabile per l'eventuale
pulizia.
Modelli con gruppo filtrante Performance: si deve preve-
dere il collegamento allo scarico per i periodici controlavaggi e
l'eventuale svuotamento del filtro a sabbia, nonchè il collegam-
neto idraulico ed elettrico tra lo spa-pak e la spa (vedi il rispettivo
manuale d'installazione).
ATTENZIONE: Prima di predisporre il sistema di sca-
m
rico a cui collegare la spa consultare le autorità locali
per le norme che regolano lo smaltimento di acqua
trattata chimicamente.
( 3-3a, part. B) Soprattutto quando l'installazione viene
fatta all'interno, si consiglia di collegare al pozzetto di scarico
generale il raccordo presente sulla base. Dato il rilevante conte-
nuto d'acqua della spa, questa è un'utile precauzione nel caso di
fuoriuscite d'acqua accidentali che si raccolgono all'interno della
base stessa.
- (part. A/B) in alternativa, si può predisporre un pozzetto di rac-
colta (P) sotto la base della minipiscina (che andrà forata).
NOTE:
- Il pozzetto di raccolta andrà collegato al pozzetto di scarico ge-
nerale.
- Nel caso si predisponga il collegamento per lo "scarico veloce"
assicurarsi che il foro sulla base, il pozzetto di raccolta ed il suo col-
legamento al pozzetto di scarico generale siano abbastanza ampi
da permettere il passaggio del tubo di scarico (vedere il disegno in
sezione).
Per gli svuotamenti periodici della spa si può (
(part. A) collegare un tubo alla valvola di scarico, togliendo prima
il tappo di chiusura e avvitando il raccordo con guarnizione.
NOTA: Per aprire la valvola si deve ruotare la ghiera in senso an-
tiorario e tirarla; nel caso si decida di collegare in modo fisso la spa
al pozzetto di scarico, è consigliabile installare una valvola a valle,
by-passando la valvola montata in fabbrica.
- (part. A/B) Scarico veloce
È possibile diminuire il tempo di svuotamento della minipisci-
na collegando la bocchetta indicata (presente sulla parte bassa
della spa) allo scarico di fondo, come indicato (part. 1-2-3-4).
Il tubo di scarico andrà quindi raccordato al pozzetto di scarico
generale e munito di valvola.
Modelli con scambiatore di calore
( 10) Forare la base della minipiscina nel punto indicato
per predisporre l'alimentazione dello scambiatore.
Distanziare opportunamente i tubi che alimentano lo
m
scambiatore dal cavo elettrico di alimentazione.
Prevedere anche il collegamneto del circuito primario con
l'impianto che fornirà l'acqua calda, nonchè il collegamento del-
la cassetta elettrica (vedi schema elettrico, manuale d'installazio-
ne) con i dispositivi che comanderanno il ricircolo dell'acqua cal-
da sul circuito primario dello scambiatore. A tale proposito, nella
cassetta elettrica è presente un contatto normalmente aperto
- 5A MAX (vedi schema elettrico, manuale d'installazione).
Predisposizioni elettriche
L'allacciamento elettrico può essere effettuato nei seguenti
modi:
- linea monofase (220-240V 1~)
- linea trifase composta da due conduttori di fase + condut-
tore di neutro (380-415V 2N~)
- linea trifase composta da tre conduttori di fase + condutto-
re di neutro (380-415V 3N~)
La tensione nominale di alimentazione dell'apparecchia-
tura è sempre, in ogni caso, di 220-240V.
L'apparecchiatura può essere installata anche nei Paesi in
cui il valore di tensione 220-240V viene fornito da un siste-
ma bifase; per l'allacciamento, fare riferimento al manuale
d'installazione.
In ogni caso, l'installatore dovrà utilizzare dei cavi di sezione
adeguata (220-240 V~: min. 4 mm
protetti opportunamente, aventi caratteristiche non inferiori al
tipo H 05 VV-F.
Modelli con gruppo filtrante Performance: predisporre un
cavo per il collegamento elettrico della pompa dello spa-pak alla
cassetta della minipiscina.
11
3-3a):
; 380-415 V~: min. 2,5 mm
2
)
2
