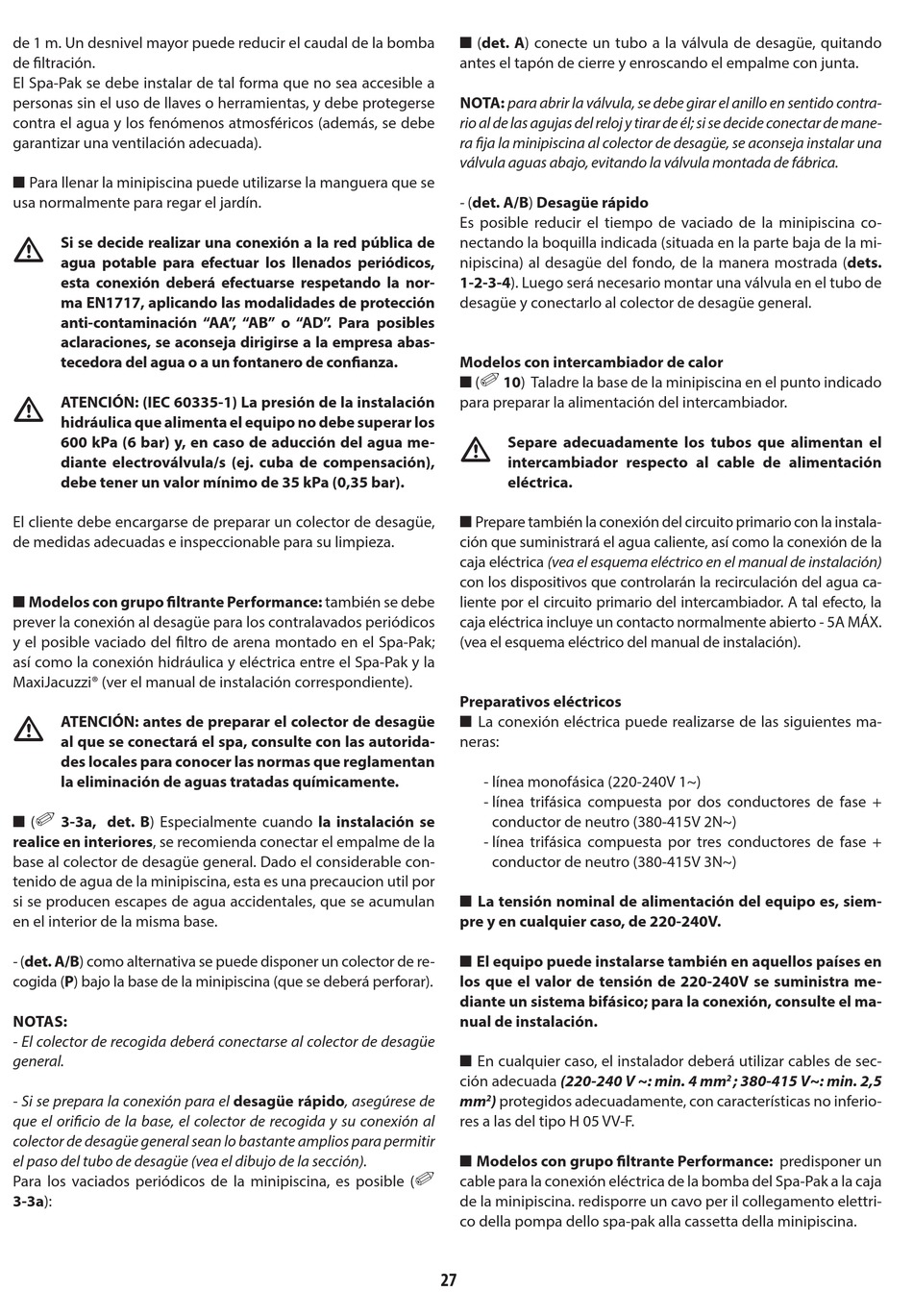

de 1 m. Un desnivel mayor puede reducir el caudal de la bomba
de filtración.
El Spa-Pak se debe instalar de tal forma que no sea accesible a
personas sin el uso de llaves o herramientas, y debe protegerse
contra el agua y los fenómenos atmosféricos (además, se debe
garantizar una ventilación adecuada).
Para llenar la minipiscina puede utilizarse la manguera que se
usa normalmente para regar el jardín.
Si se decide realizar una conexión a la red pública de
m
agua potable para efectuar los llenados periódicos,
esta conexión deberá efectuarse respetando la nor-
ma EN1717, aplicando las modalidades de protección
anti-contaminación "AA" , "AB" o "AD" . Para posibles
aclaraciones, se aconseja dirigirse a la empresa abas-
tecedora del agua o a un fontanero de confianza.
ATENCIÓN: (IEC 60335-1) La presión de la instalación
m
hidráulica que alimenta el equipo no debe superar los
600 kPa (6 bar) y, en caso de aducción del agua me-
diante electroválvula/s (ej. cuba de compensación),
debe tener un valor mínimo de 35 kPa (0,35 bar).
El cliente debe encargarse de preparar un colector de desagüe,
de medidas adecuadas e inspeccionable para su limpieza.
Modelos con grupo filtrante Performance: también se debe
prever la conexión al desagüe para los contralavados periódicos
y el posible vaciado del filtro de arena montado en el Spa-Pak;
así como la conexión hidráulica y eléctrica entre el Spa-Pak y la
MaxiJacuzzi® (ver el manual de instalación correspondiente).
ATENCIÓN: antes de preparar el colector de desagüe
m
al que se conectará el spa, consulte con las autorida-
des locales para conocer las normas que reglamentan
la eliminación de aguas tratadas químicamente.
( 3-3a, det. B) Especialmente cuando la instalación se
realice en interiores, se recomienda conectar el empalme de la
base al colector de desagüe general. Dado el considerable con-
tenido de agua de la minipiscina, esta es una precaucion util por
si se producen escapes de agua accidentales, que se acumulan
en el interior de la misma base.
- (det. A/B) como alternativa se puede disponer un colector de re-
cogida (P) bajo la base de la minipiscina (que se deberá perforar).
NOTAS:
- El colector de recogida deberá conectarse al colector de desagüe
general.
- Si se prepara la conexión para el desagüe rápido, asegúrese de
que el orificio de la base, el colector de recogida y su conexión al
colector de desagüe general sean lo bastante amplios para permitir
el paso del tubo de desagüe (vea el dibujo de la sección).
Para los vaciados periódicos de la minipiscina, es posible (
3-3a):
(det. A) conecte un tubo a la válvula de desagüe, quitando
antes el tapón de cierre y enroscando el empalme con junta.
NOTA: para abrir la válvula, se debe girar el anillo en sentido contra-
rio al de las agujas del reloj y tirar de él; si se decide conectar de mane-
ra fija la minipiscina al colector de desagüe, se aconseja instalar una
válvula aguas abajo, evitando la válvula montada de fábrica.
- (det. A/B) Desagüe rápido
Es posible reducir el tiempo de vaciado de la minipiscina co-
nectando la boquilla indicada (situada en la parte baja de la mi-
nipiscina) al desagüe del fondo, de la manera mostrada (dets.
1-2-3-4). Luego será necesario montar una válvula en el tubo de
desagüe y conectarlo al colector de desagüe general.
Modelos con intercambiador de calor
( 10) Taladre la base de la minipiscina en el punto indicado
para preparar la alimentación del intercambiador.
Separe adecuadamente los tubos que alimentan el
m
intercambiador respecto al cable de alimentación
eléctrica.
Prepare también la conexión del circuito primario con la instala-
ción que suministrará el agua caliente, así como la conexión de la
caja eléctrica (vea el esquema eléctrico en el manual de instalación)
con los dispositivos que controlarán la recirculación del agua ca-
liente por el circuito primario del intercambiador. A tal efecto, la
caja eléctrica incluye un contacto normalmente abierto - 5A MÁX.
(vea el esquema eléctrico del manual de instalación).
Preparativos eléctricos
La conexión eléctrica puede realizarse de las siguientes ma-
neras:
- línea monofásica (220-240V 1~)
- línea trifásica compuesta por dos conductores de fase +
conductor de neutro (380-415V 2N~)
- línea trifásica compuesta por tres conductores de fase +
conductor de neutro (380-415V 3N~)
La tensión nominal de alimentación del equipo es, siem-
pre y en cualquier caso, de 220-240V.
El equipo puede instalarse también en aquellos países en
los que el valor de tensión de 220-240V se suministra me-
diante un sistema bifásico; para la conexión, consulte el ma-
nual de instalación.
En cualquier caso, el instalador deberá utilizar cables de sec-
ción adecuada (220-240 V ~: min. 4 mm
mm ) protegidos adecuadamente, con características no inferio-
2
res a las del tipo H 05 VV-F.
Modelos con grupo filtrante Performance: predisponer un
cable para la conexión eléctrica de la bomba del Spa-Pak a la caja
de la minipiscina. redisporre un cavo per il collegamento elettri-
co della pompa dello spa-pak alla cassetta della minipiscina.
