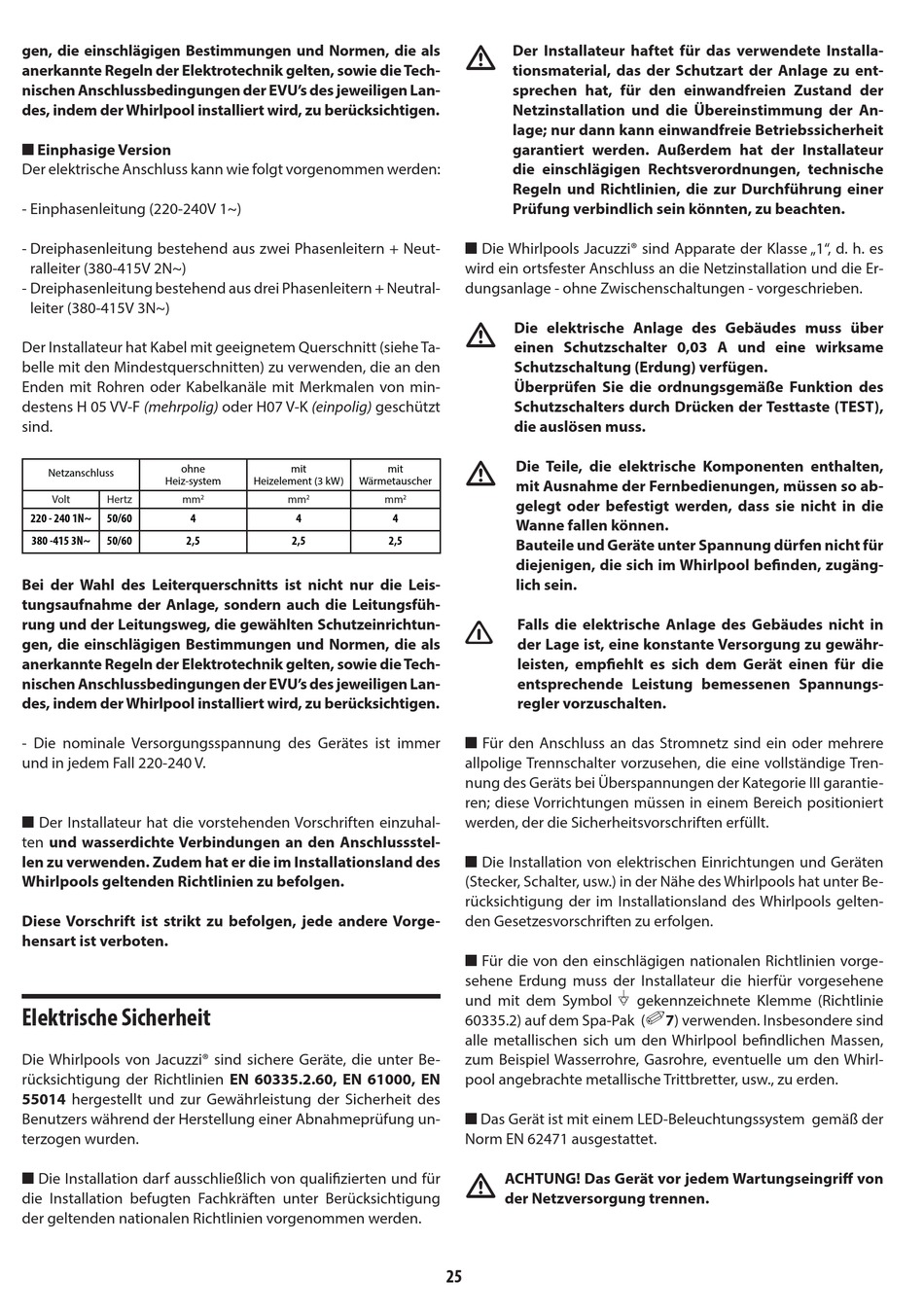

gen, die einschlägigen Bestimmungen und Normen, die als
anerkannte Regeln der Elektrotechnik gelten, sowie die Tech-
nischen Anschlussbedingungen der EVU's des jeweiligen Lan-
des, indem der Whirlpool installiert wird, zu berücksichtigen.
■ Einphasige Version
Der elektrische Anschluss kann wie folgt vorgenommen werden:
- Einphasenleitung (220-240V 1~)
- Dreiphasenleitung bestehend aus zwei Phasenleitern + Neut-
ralleiter (380-415V 2N~)
- Dreiphasenleitung bestehend aus drei Phasenleitern + Neutral-
leiter (380-415V 3N~)
Der Installateur hat Kabel mit geeignetem Querschnitt (siehe Ta-
belle mit den Mindestquerschnitten) zu verwenden, die an den
Enden mit Rohren oder Kabelkanäle mit Merkmalen von min-
destens H 05 VV-F (mehrpolig) oder H07 V-K (einpolig) geschützt
sind.
ohne
Netzanschluss
Heiz-system
Volt
Hertz
mm
220 - 240 1N~
50/60
4
380 -415 3N~
50/60
2,5
Bei der Wahl des Leiterquerschnitts ist nicht nur die Leis-
tungsaufnahme der Anlage, sondern auch die Leitungsfüh-
rung und der Leitungsweg, die gewählten Schutzeinrichtun-
gen, die einschlägigen Bestimmungen und Normen, die als
anerkannte Regeln der Elektrotechnik gelten, sowie die Tech-
nischen Anschlussbedingungen der EVU's des jeweiligen Lan-
des, indem der Whirlpool installiert wird, zu berücksichtigen.
- Die nominale Versorgungsspannung des Gerätes ist immer
und in jedem Fall 220-240 V.
■ Der Installateur hat die vorstehenden Vorschriften einzuhal-
ten und wasserdichte Verbindungen an den Anschlussstel-
len zu verwenden. Zudem hat er die im Installationsland des
Whirlpools geltenden Richtlinien zu befolgen.
Diese Vorschrift ist strikt zu befolgen, jede andere Vorge-
hensart ist verboten.
Elektrische Sicherheit
Die Whirlpools von Jacuzzi® sind sichere Geräte, die unter Be-
rücksichtigung der Richtlinien EN 60335.2.60, EN 61000, EN
55014 hergestellt und zur Gewährleistung der Sicherheit des
Benutzers während der Herstellung einer Abnahmeprüfung un-
terzogen wurden.
■ Die Installation darf ausschließlich von qualifizierten und für
die Installation befugten Fachkräften unter Berücksichtigung
der geltenden nationalen Richtlinien vorgenommen werden.
mit
Heizelement (3 kW)
Wärmetauscher
mm
2
2
4
2,5
m
Der Installateur haftet für das verwendete Installa-
tionsmaterial, das der Schutzart der Anlage zu ent-
sprechen hat, für den einwandfreien Zustand der
Netzinstallation und die Übereinstimmung der An-
lage; nur dann kann einwandfreie Betriebssicherheit
garantiert werden. Außerdem hat der Installateur
die einschlägigen Rechtsverordnungen, technische
Regeln und Richtlinien, die zur Durchführung einer
Prüfung verbindlich sein könnten, zu beachten.
■ Die Whirlpools Jacuzzi® sind Apparate der Klasse „1", d. h. es
wird ein ortsfester Anschluss an die Netzinstallation und die Er-
dungsanlage - ohne Zwischenschaltungen - vorgeschrieben.
m
Die elektrische Anlage des Gebäudes muss über
einen Schutzschalter 0,03 A und eine wirksame
Schutzschaltung (Erdung) verfügen.
Überprüfen Sie die ordnungsgemäße Funktion des
Schutzschalters durch Drücken der Testtaste (TEST),
die auslösen muss.
m
Die Teile, die elektrische Komponenten enthalten,
mit
mit Ausnahme der Fernbedienungen, müssen so ab-
mm
2
gelegt oder befestigt werden, dass sie nicht in die
4
Wanne fallen können.
2,5
Bauteile und Geräte unter Spannung dürfen nicht für
diejenigen, die sich im Whirlpool befinden, zugäng-
lich sein.
Falls die elektrische Anlage des Gebäudes nicht in
der Lage ist, eine konstante Versorgung zu gewähr-
leisten, empfiehlt es sich dem Gerät einen für die
entsprechende Leistung bemessenen Spannungs-
regler vorzuschalten.
■ Für den Anschluss an das Stromnetz sind ein oder mehrere
allpolige Trennschalter vorzusehen, die eine vollständige Tren-
nung des Geräts bei Überspannungen der Kategorie III garantie-
ren; diese Vorrichtungen müssen in einem Bereich positioniert
werden, der die Sicherheitsvorschriften erfüllt.
■ Die Installation von elektrischen Einrichtungen und Geräten
(Stecker, Schalter, usw.) in der Nähe des Whirlpools hat unter Be-
rücksichtigung der im Installationsland des Whirlpools gelten-
den Gesetzesvorschriften zu erfolgen.
■ Für die von den einschlägigen nationalen Richtlinien vorge-
sehene Erdung muss der Installateur die hierfür vorgesehene
und mit dem Symbol
60335.2) auf dem Spa-Pak (
alle metallischen sich um den Whirlpool befindlichen Massen,
zum Beispiel Wasserrohre, Gasrohre, eventuelle um den Whirl-
pool angebrachte metallische Trittbretter, usw., zu erden.
■ Das Gerät ist mit einem LED-Beleuchtungssystem gemäß der
Norm EN 62471 ausgestattet.
m
ACHTUNG! Das Gerät vor jedem Wartungseingriff von
der Netzversorgung trennen.
25
gekennzeichnete Klemme (Richtlinie
0
7) verwenden. Insbesondere sind
