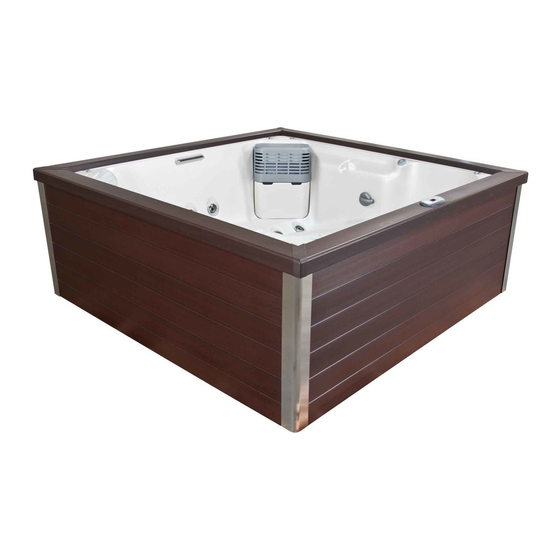

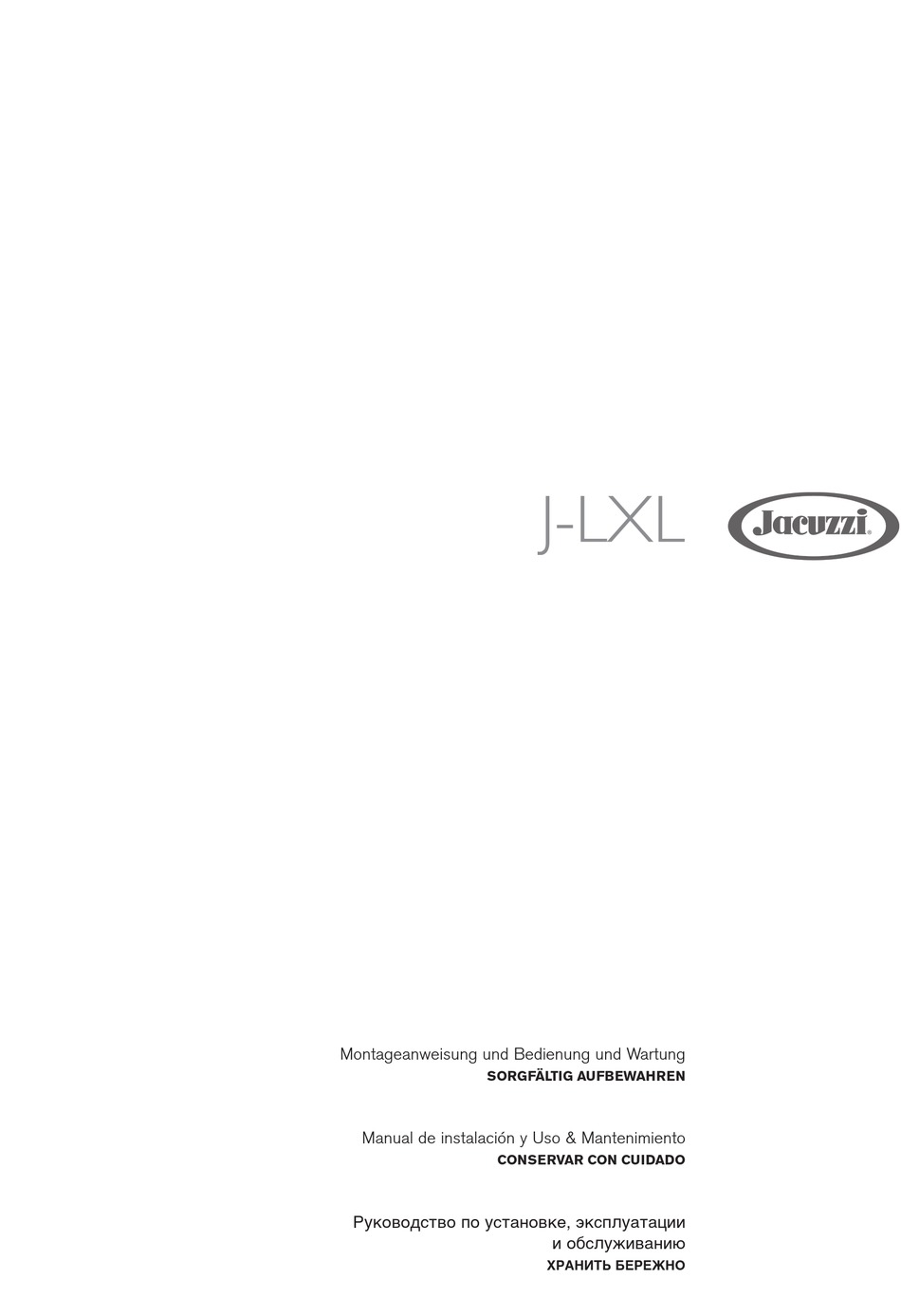

- Seite 1 Montageanweisung und Bedienung und Wartung SORGFÄLTIG AUFBEWAHREN Manual de instalación y Uso & Mantenimiento CONSERVAR CON CUIDADO êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ, ˝ÍÒÔÎÛ‡Ú‡ˆËË Ë Ó·ÒÎÛÊË‚‡Ì˲ ïêÄçàíú ÅÖêÖÜçé...
-
Seite 3: Inhaltsverzeichnis
Düsen/Luftregelung ........7 ner Produkte behält sich das Unternehmen Jacuzzi das Recht vor, Änderungen und Ergänzungen an denselben vorzunehmen,... -
Seite 4: Elektrische Sicherheit
Berücksichtigung der einschlägigen nationalen Richtlinien vor- Die Ansaugstutzen sind für die Durchflussmenge des von der Pumpe zugeführten Wassers konzipiert. Bei einem Austausch der genommen werden. Ansaugstutzen ist sicherzustellen, dass die Durchflussmenge gleich bleibt. Der Installateur hat die geeigneten Materialien zu Auf keinen Fall darf der Whirlpool eingeschaltet werden, wenn die wählen, die Arbeiten mit größter Sorgfalt auszu- Ansaugstutzen beschädigt oder nicht angebracht sind. -
Seite 5: Wichtige Hinweise Vor Der Erstinbetriebnahme
Füllung mit einem Wachsgerät und einem ei- Wasseraufbereitungsanlage und den entsprechenden Katalog gens für Whirlpools vorgesehenen Wachs (erhältlich bei den auto- von Jacuzzi. risierten Händlern) nachbehandelt werden. Anm.: Den Whirlpool immer (aber nicht während der Bei- mischung der chemischen Zusätze!) mit der isolierenden... -
Seite 6: Merkmale Und Steuerungen
J-LXL MERKMALE UND STEUERUNGEN J-LXL 14. Düsen PowerPro FX (23) 15. Akzentbeleuchtung (8) 1. Bedienfeld 16. Obere Verkleidung 2. Luftstrahlregler (3) 17. Audiosystem (Zubehör) 3. Filtergitter/Skimmer 18. Rücklaufanschluss Heizelement 4. Schachtdüsen PowerPro MX2 (2) 19. Ventil Wasserfall 5. Kopfstützen (3) 6. -
Seite 7: Düsen/Luftregelung
J-LXL DÜSEN/LUFTREGELUNG J-LXL Massage-Wahlschalter (1) • Massage-Wahlschalter (1) steuert die Pumpe 1. Düsen-Wahlschalter (2) • Wenn die Pumpe 2 in Betrieb ist, sind die Düsen immer aktiviert. Wahlschalter Wasserfall (3) • Der Wasserfall ist aktiviert, wenn die Dü- senpumpe 1 in Betrieb ist. Das Ventil des Wasserfalls steuert die Wasserfluss des Wasserfalls (On/Off). -
Seite 8: Betriebsanleitung
D. Taste Beleuchtungsoptionen On/Off: Gleichzeitig die Was- Anm.: Beim ersten Drücken der Taste ( + ) oder ( – ) wird die serfallbeleuchtung, die Schachtbeleuchtung und die Akzentbe- eingestellte Temperatur angezeigt. leuchtung einschalten. Einmal drücken, um die höchste Hellig- Inbetriebnahme der Pumpen keitsstufe einzustellen;... -
Seite 9: Filtrationszyklen
Sommer-Modus betrieben); sen. Um die Luftzufuhr zu öffnen, einfach eine der Tasten für die Luftregelung - auf der Seite, auf der sich das Jacuzzi-Logo be- Betriebsmodus "Sperre" (L1 - L2) findet - drücken, bzw. eine dieser Tasten auf der gegenüberlie- Diese Betriebsmodi sind während der Wartung des Whirl-... -
Seite 10: Programmierung Des Systems Clearray
chert das System die Auswahl ab, verlässt das Programmier- menü und kehrt zum Hauptmenü zurück. Anm.: Wenn 10 Sekunden lang keine Taste gedrückt wird, kehrt der Bildschirm des Programmiermenüs zur Temperatur F0: 5 Minuten Filtration pro Tag zurück. Es ist nicht möglich, mehr als eine Umwälzpumpe auf In diesem Zeitraum sind alle Pumpen in Betrieb, damit alle einmal zu aktivieren. -
Seite 11: Wartung Des Whirlpools
Spender für die Wasserdesinfektion reicht, muss er neu eingestellt werden, die UV-Lampe muss er- Bei den autorisierten Jacuzzi-Fachhändlern kann ein Spen- setzt und das Quarzrohr muss gereinigt werden. Zum erneuten der gekauft werden (in diesen füllt man die Produkte für die Einstellen des Countdown-Timers wie folgt vorgehen: Wasserdesinfektion). -
Seite 12: Entleerung Und Füllung
Trapped Reinigungsmittel mit einer Spezialformel versetzt ist, die bei Ihrem au- Bubbles torisierten Jacuzzi-Händler erhältlich ist. Bei sorgfältiger Reinigung und ordnungsgemäßer Kontrolle der Wasserqualität beträgt die Le- bensdauer jedes Filters etwa zwei Jahren. Ersatzkartuschen können Sie bei Ihrem autorisierten Jacuzzi-Handler erwerben. -
Seite 13: Reinigung Des Whirlpools
5. Zur Öffnung des Ablaufs den hinteren breiteren Bereich nach Pflege der Nackenstützen außen ziehen. 6. Nach der Entleerung des Whirlpools die Punkte 2-5 in um- gekehrter Reihenfolge wiederholen, damit der Ablauf vor der erneuten Füllung des Whirlpools geschlossen wird. 7. -
Seite 14: Vorbereitung Auf Den Winter
Stromversorgung zum Whirlpool nicht unterbrochen wurde. ckung die empfohlenen Produkte zu verwenden, die Sie bei Ihrem Jacuzzi-Händler erhalten. Die Abdeckung nicht mit Produkten auf Bei extrem niedrigen Temperaturen den Betriebsmodus “F3 - Erdölbasis vorbehandeln, damit das Vinyl elastisch bleibt und die Standard”... -
Seite 15: Erneute Inbetriebnahme Des Whirlpools In Gebieten Mit Kaltem Klima
"blb" und die Wassertemperatur an. Der Count- pumpe für den Betrieb programmiert ist. down-Timer für die UV-Lampe muss neu eingestellt werden. Nach einem Jahr muss die Lampe ersetzt werden. Wenn der Wenden Sie sich an ein autorisiertes Jacuzzi-Kundendienstzentrum. UV-Timmer korrekt programmiert wurde, erscheint bei Ablauf... -
Seite 16: Problemlösung
Am Display wird SN1angezeigt. Am Display wird COL angezeigt. Der Fühler ist geöffnet (Heizgerät ist ausgeschaltet) oder der Die Temperatur liegt 11° unter der eingestellten Temperatur. Fühler ist kurzgeschlossen (Whirlpool ist außer Betrieb). Der Die Pumpe 1 (oder Umwälzpumpe, falls vorhanden) und das Temperaturbegrenzungsfühler funktioniert nicht. -
Seite 17: Stereo-Empfänger (Sonderausstattung)
Stereo-Empfänger (Sonderausstattung) Die Pumpe funktioniert nicht, aber der Scheinwerfer ist eingeschaltet. Minipool-Stereoanlage BLUEWAVE™ Die Taste Düsen 1 drücken: Um sich mit Ihrem neuen Stereo-Empfänger vertraut zu ma- chen, lesen Sie alle folgenden Hinweise zu seinem Betrieb. Steigt der Wasserstand nicht an, ist zu überprüfen, ob der Whirlpool an das Stromversorgungsnetz angeschlossen ist. - Seite 18 WARNHINWEIS: STROMSCHLAGGEFAHR UND GE- gulieren. Mit der Taste „Down“ die Einstellung bis zu einem Min- FAHR DER BESCHÄDIGUNG DES GERÄTS! Niemals destwert -7 absenken. elektrische Geräte (z. B. iPod/mp3/USB/AUX/Bluetooth) mit Hinweis: Die Standardeinstellung ist „0“. Diese Funktion ist nassen Händen berühren oder während man sich ganz oder deaktiviert, wenn eine Einstellung des „DSP“...
-
Seite 19: Anschlüsse Und Funktionen Elektrischer Geräte
Vorlauf-Taste: Dient dem Vorlauf der Titel (USB-Geräte-Modus) Die Einstellung „Stereo“ 9 Mal die Audio-Taste drücken, um auf die Einstellung „Stereo“ Vorwärtssuch-Taste Führt die Sendersuche vorwärts- zuzugreifen. Auf dem LCD-Display erscheint „STEREO, “ . Mit der gerichtet durch ( Radio-Modus) Taste „Up“ die Option „Stereo“ oder „Mono“ auswählen. Eine dieser Tasten drücken, um Änderungen an den Mu- sikordnern vorzunehmen ( USB-Geräte-Modus ) Funktionen der Funkfernbedienung... - Seite 20 Anschluss des Bluetooth-Gerätes: - Die Stereoanlage EINSCHALTEN. Gebrauch des iPods/mp3-Players - Die Stereoanlage und ihre Fernbedienung sowie den Player - Kontrollieren, dass die Bluetooth-Funktion des Zusatzgerätes EINSCHALTEN. AKTIV ist. - Auf dem LCD-Bildschirm der Fernbedienung erscheint Fol- - Gemäß der Bedienungsanleitung des Bluetooth-Geräts die- gendes: „Welcome“, „USB“, „Load“, „Apple“...
- Seite 21 Vorgehensweise für den Austausch der Batterie der Fern- bedienung - Den Deckel des Batteriefachs an der Fern- OPEN CLOSED bedienung ausfindig machen. - Den Deckel des Batteriefachs mit einer Mün- OPEN CLOSED ze entgegen dem Uhrzeigersinn in die Posi- tion Open (offen) drehen. Wenn der Deckel entriegelt wurde, lässt er sich leicht entfernen.
-
Seite 22: Schaltplan
J-LXL Beleuchtung DCU Anschlüsse 1-10 Einschalten der Beleuchtung des Minipools, des Wasserfalls, der Beleuchtung und der Beleuchtung der Treppe – je nach Modell Bedienfeld Mini-Din Control EXP BAR EXP BAR Transformator POWER Panel Cable Mini-Din Cable provides constant 12 VAC from... -
Seite 44: Ùîâíú˘âòí‡Fl ·Âáóô‡Òìóòú
