Technisches Handbuch

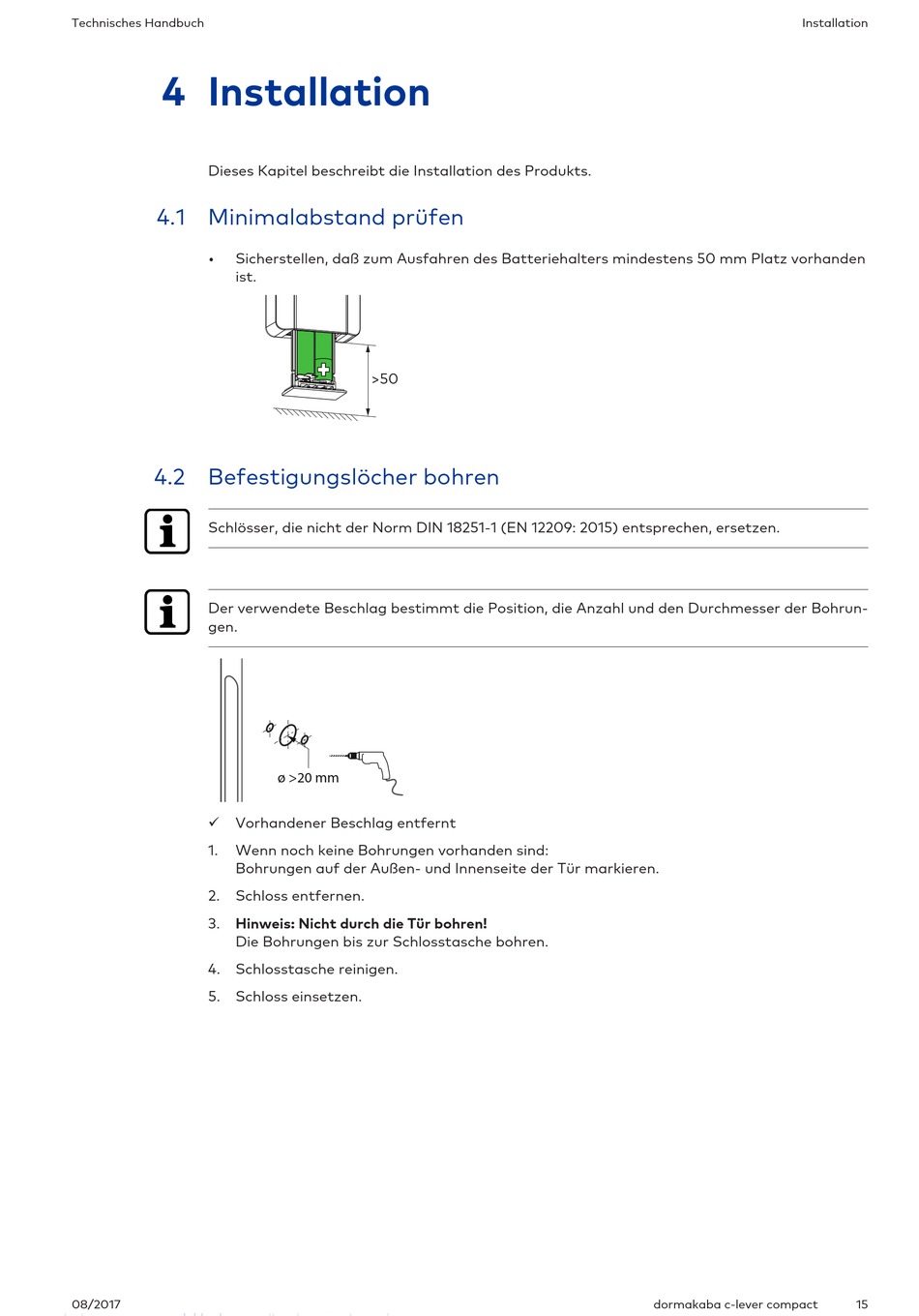

4 Installation
Dieses Kapitel beschreibt die Installation des Produkts.
4.1 Minimalabstand prüfen
•
Sicherstellen, daß zum Ausfahren des Batteriehalters mindestens 50 mm Platz vorhanden
ist.
4.2 Befestigungslöcher bohren
Schlösser, die nicht der Norm DIN 18251-1 (EN 12209: 2015) entsprechen, ersetzen.
Der verwendete Beschlag bestimmt die Position, die Anzahl und den Durchmesser der Bohrun-
gen.
ü
Vorhandener Beschlag entfernt
1.
Wenn noch keine Bohrungen vorhanden sind:
Bohrungen auf der Außen- und Innenseite der Tür markieren.
2.
Schloss entfernen.
3.
Hinweis: Nicht durch die Tür bohren!
Die Bohrungen bis zur Schlosstasche bohren.
4.
Schlosstasche reinigen.
5. Schloss einsetzen.
08/2017
>50
ø >20 mm
Installation
dormakaba c-lever compact
15
