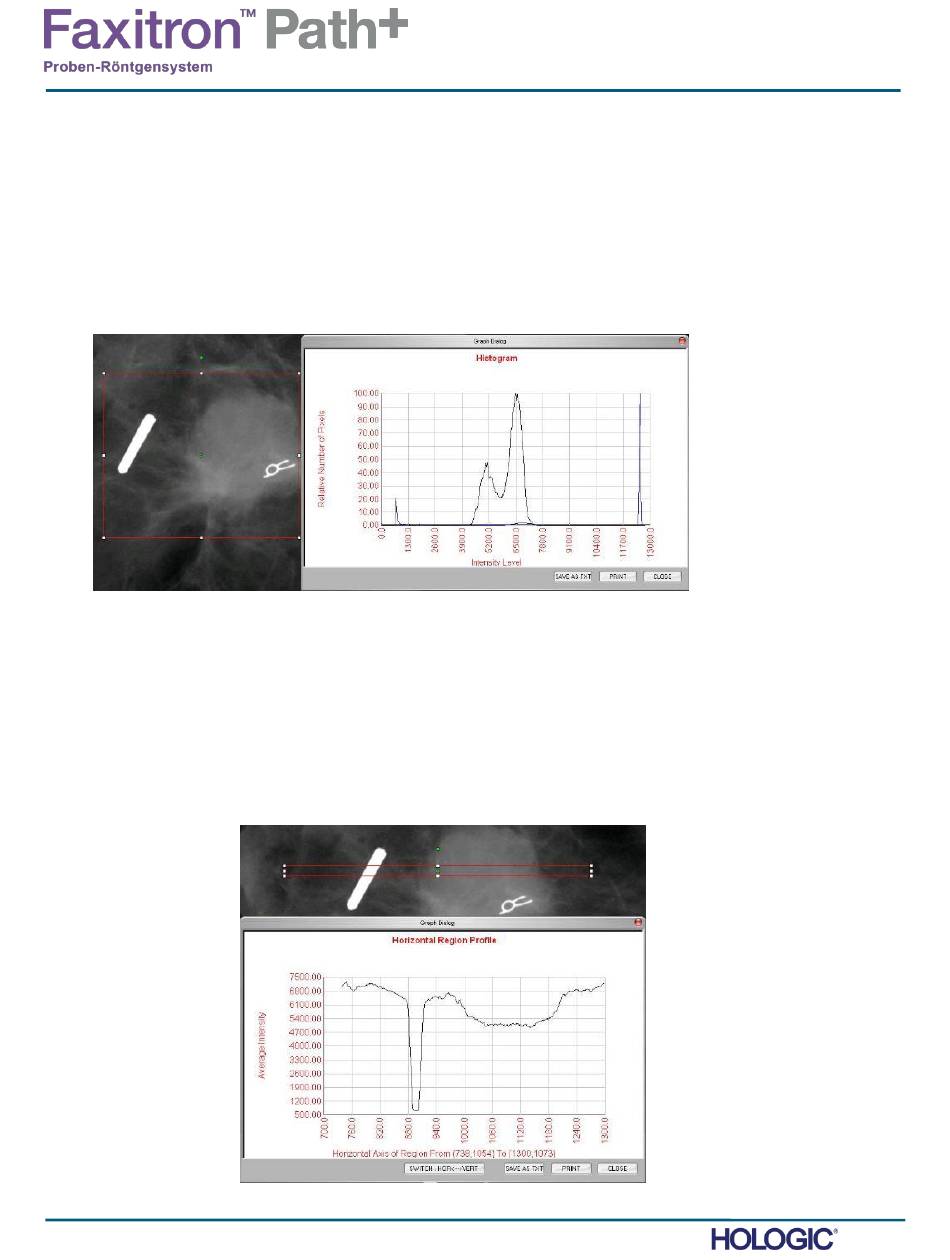

Die Option ROI Histogram (ROI-Histogramm) im Menü „Image Tools" (Bildwerkzeuge) erstellt
ein Histogramm für einen ROI, der vom Benutzer definiert wird.
Positionieren Sie nach der Auswahl des Menüpunktes den Mauszeiger im angezeigten Bild,
halten Sie die linke Maustaste gedrückt und ziehen Sie den Mauszeiger, um die gewünschte
ROI-Auswahl zu treffen. Lassen Sie die Maustaste dann los. Es wird ein Histogramm für den
ausgewählten ROI angezeigt, siehe Abbildung 5.4.5.
Die schwarze Kurve ist das Histogramm des ausgewählten Bereichs. Die blaue Kurve ist das
Histogramm des gesamten Bildes. Beide Kurven werden auf den maximalen Pixelspitzenwert
des ausgewählten Bereichs normiert. Klicken Sie erneut auf ROI Histogram (ROI-
Histogramm), um die Funktion zu deaktivieren.
Nach Auswahl der Option „ROI Profile" (ROI-Profil) im Menü „Image Tools" (Bildwerkzeuge)
positionieren Sie den Mauszeiger im angezeigten Bild.
Halten Sie die linke Maustaste gedrückt und bewegen Sie den Mauszeiger über das Bild, um
eine benutzerdefinierte Box um den gewünschten ROI zu zeichnen. Lassen Sie die linke
Maustaste los. Ein Profil mit den einzelnen Pixelwerten des definierten ROI wird angezeigt,
siehe Abbildung 5.4.7. Standardmäßig ist die Richtung des ausgewählten ROI im
Durchschnitt die Kurzachse. Die Achse kann durch Betätigen der Schaltfläche „SWITCH,
HOR<->VERT" (Wechseln, hor<->vert) gewechselt werden. Klicken Sie erneut auf „ROI
Profile" (ROI-Profil), um die Funktion zu deaktivieren.
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
5
ABSCHNITT
VISION-
Software
5.4.9

ROI-Histogramm

Abbildung 5.4.6
ROI-Histogramm
5.4.10

ROI-Profil

Abbildung 5.4.7
ROI-Profil
5-26
