Lineal - Hologic Faxitron Path+ Benutzerhandbuch

Durch Auswahl der Option „Ruler" (Lineal) im Menü „Image Tools" (Bildwerkzeuge) kann der
Benutzer den Abstand zwischen zwei Punkten im angezeigten Bild messen. Die
Längenangaben sind in Millimeter (mm). Nach Auswahl von „Ruler" (Lineal) im Menü „Image
Tools" (Bildwerkzeuge) klicken Sie mit der linken Maustaste auf den Startpunkt der Messung,
halten Sie die Maustaste gedrückt, ziehen Sie die Maus und lassen Sie die Maustaste am
Endpunkt der Messung los.
Die Maße (in mm) werden unten rechts im Grafikfenster angezeigt. Das Lineal bleibt aktiv, bis
der Benutzer ein anderes Bildwerkzeug auswählt und eine rote Linie wird angezeigt bis eine
andere Aktion ausgeführt wird. Siehe Abbildung 5.4.4 unten. Klicken Sie erneut auf „Ruler"
(Lineal), um die Funktion zu deaktivieren.
Tipp: Um eine perfekte gerade Linie oder eine Linie in einem perfekten 45-Grad-Winkel zu
erhalten, halten Sie die UMSCHALT-Taste (auf der Tastatur) gedrückt, während Sie die linke
Maustaste gedrückt halten und ziehen.
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
5
ABSCHNITT
VISION-
Software
5.4.6 Fortsetzung

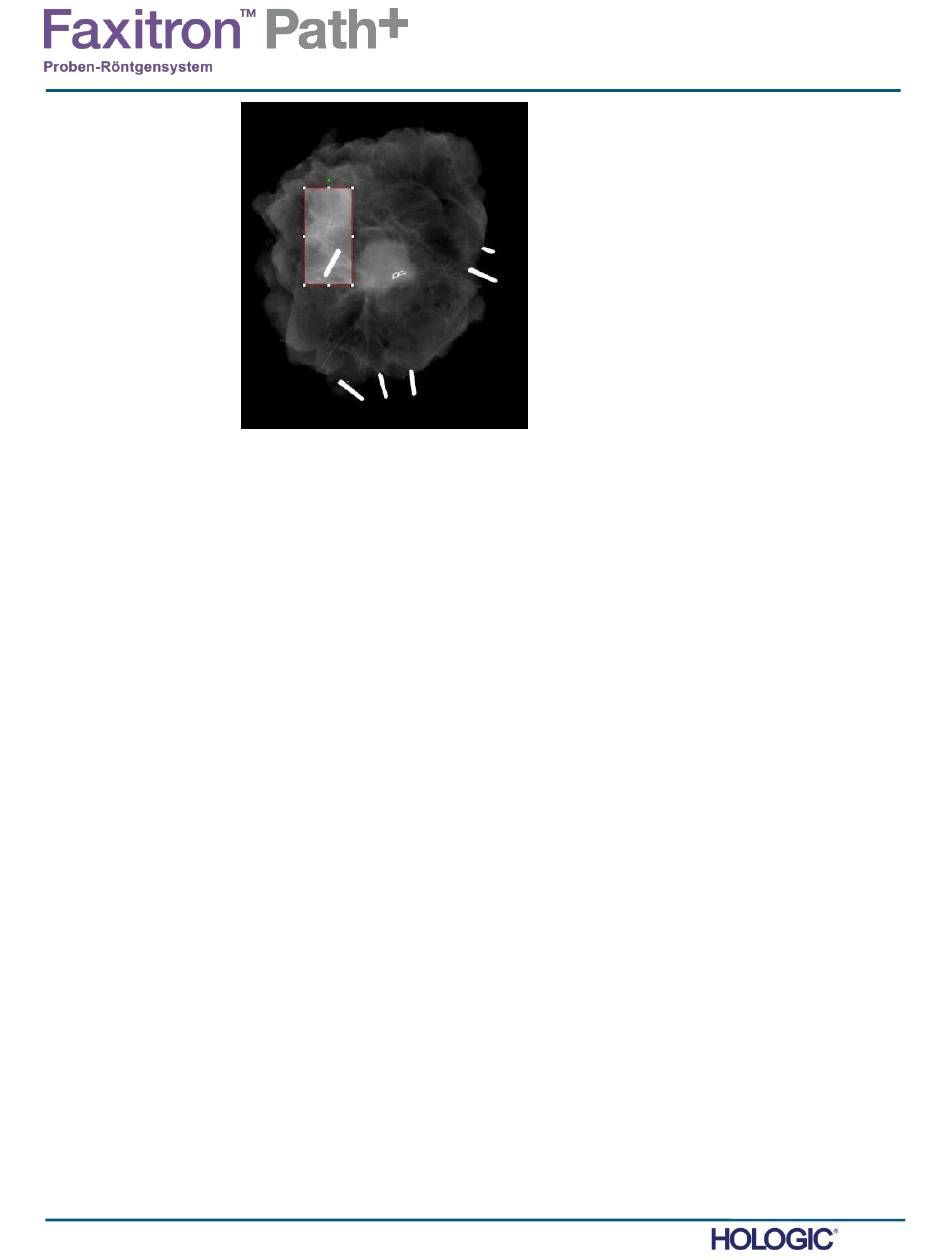

Abbildung 5.4.3
ROI-Helligkeit
5.4.7

Lineal

5-24
