Im Folgenden finden Sie eine Zusammenfassung des erweiterten Kalibrierungs-
protokolls für „Both" (Beide) (Flachfeld und Bild):
Platzieren Sie den einheitlichen Dämpfer auf den Detektor. Die gesamte Detektorfläche
sollte von dem Dämpfer abgedeckt werden. Für optimale Ergebnisse sollte der Dämpfer
größer sein als der Bildgebungsbereich des Detektors.
Drücken Sie auf dem Startbildschirm der Bildgebungssoftware das Symbol „^" oben rechts,
um das Menü sichtbar zu machen. Wählen Sie das Dropdown-Menüelement „Tools"
(Extras) im horizontalen Menü am oberen Bildschirmrand aus und fahren Sie dann mit
„Advanced Tools" (Erweiterte Werkzeuge) und „X-Ray Calibration/Exposure Setup"
(Röntgenkalibrierung/Belichtungseinstellung) fort.
HINWEIS: Die im obigen Beispielbildschirm angezeigten Werte sind für Ihren Typ von
Röntgengenerator NICHT unbedingt korrekt.
• Geben Sie unter „X-Ray Generator and Exposure Settings" (Einstellungen für
Röntgengenerator und Bestrahlung) die kV-Einstellung des Generators in das
entsprechende Feld ein.
• Stellen
Sie
eine
„Magnification"
Standardeinstellung von eins (1.0).
• Wählen Sie im Dialogfenster die Schaltfläche „Both" (Beide) hinter „Set for" (Einstellen
für).
• Belassen Sie die Standardeinstellung „user ADU target" (Benutzerzeit/ADU-Ziel). Die
Röntgenaufnahme wird beendet, wenn der Detektor einen mittleren Signalpegel von
ADUs akkumuliert hat, der für den Röntgengenerator, den Sie besitzen, akzeptabel ist.
• Belassen Sie die voreingestellte Testbelichtungszeit und klicken Sie auf die Schaltfläche
„Acquire" (Aufnahme). Das System fängt automatisch mit dem Röntgen an und erstellt
ein Bild.
• Wenn die Röntgenaufnahme abgeschlossen ist, klicken Sie auf die Schaltfläche
„Estimate/Calculate" (Schätzen/Berechnen).
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
(Vergrößerung)
ein
oder
ABSCHNITT
VISION-
Software
5.2.1 Fortsetzung

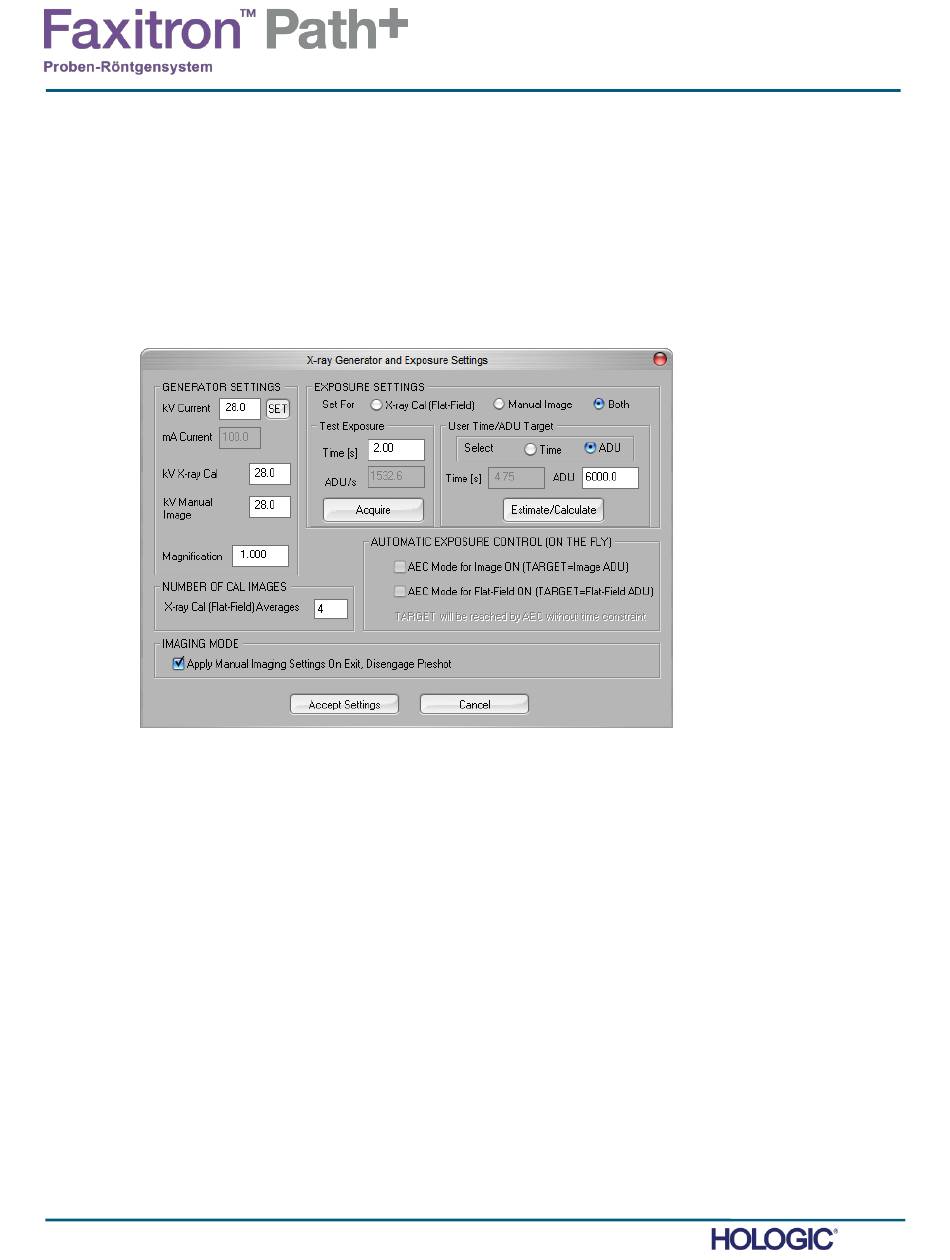

Abbildung 5.2.2
Dialogfeld für Röntgengenerator und
-bestrahlung
lassen
Sie
die
5
5-5
