Linienprofil; Integrierte Helligkeitsstufe - Hologic Faxitron Path+ Benutzerhandbuch

Nach Auswahl der Option Line Profile (Linienprofil) im Menü „Image Tools" (Bildwerkzeuge)
positionieren Sie den Mauszeiger im angezeigten Bild.
Halten Sie die linke Maustaste gedrückt und bewegen Sie den Mauszeiger über das Bild, um
eine benutzerdefinierte Linie zu zeichnen.
Lassen Sie die linke Maustaste los. Ein Profil mit den einzelnen Pixelwerten der definierten
Linie wird angezeigt, siehe Abbildung 5.4.8. Standardmäßig ist der erste ausgewählte Punkt
immer der Abschnitt des Diagramms, der sich ganz links Außen (nahe des Ursprungs)
befindet (d. h. die horizontale Achse des Diagramms kann je nach den ausgewählten Start-
/Endpunkten steigende oder abnehmende Pixel-(i,j)-Indizes aufweisen). Klicken Sie erneut
auf Line Profile (Linienprofil), um die Funktion zu deaktivieren.
Es handelt sich hierbei um eine „automatische" Funktion. Es gibt keine Schaltfläche und
keinen Menüpunkt, um sie auszuwählen. Sobald ein Bild aufgenommen oder aus der
Datenbank abgerufen wurde und auf dem Bildschirm angezeigt wird, steht automatisch eine
integrierte Funktion für die Helligkeitsstufe zur Verfügung, die dem Benutzer die Möglichkeit
gibt, den Bildkontrast und die Helligkeit einzustellen.
Klicken Sie mit der linken Maustaste auf das angezeigte Bild, halten Sie die Maustaste
gedrückt und bewegen Sie den Mauszeiger für Helligkeits-/Dunkelstufen nach oben oder
unten und bewegen Sie ihn nach links oder rechts für einen niedrigen/hohen Kontrast.
Bewegen Sie den Mauszeiger, bis Sie die für das Bild gewünschten Stufen eingestellt haben.
FAXITRON PATH+ BENUTZERHANDBUCH | HOLOGIC | REVISION 001
5
ABSCHNITT
VISION-
Software
5.4.11

Linienprofil

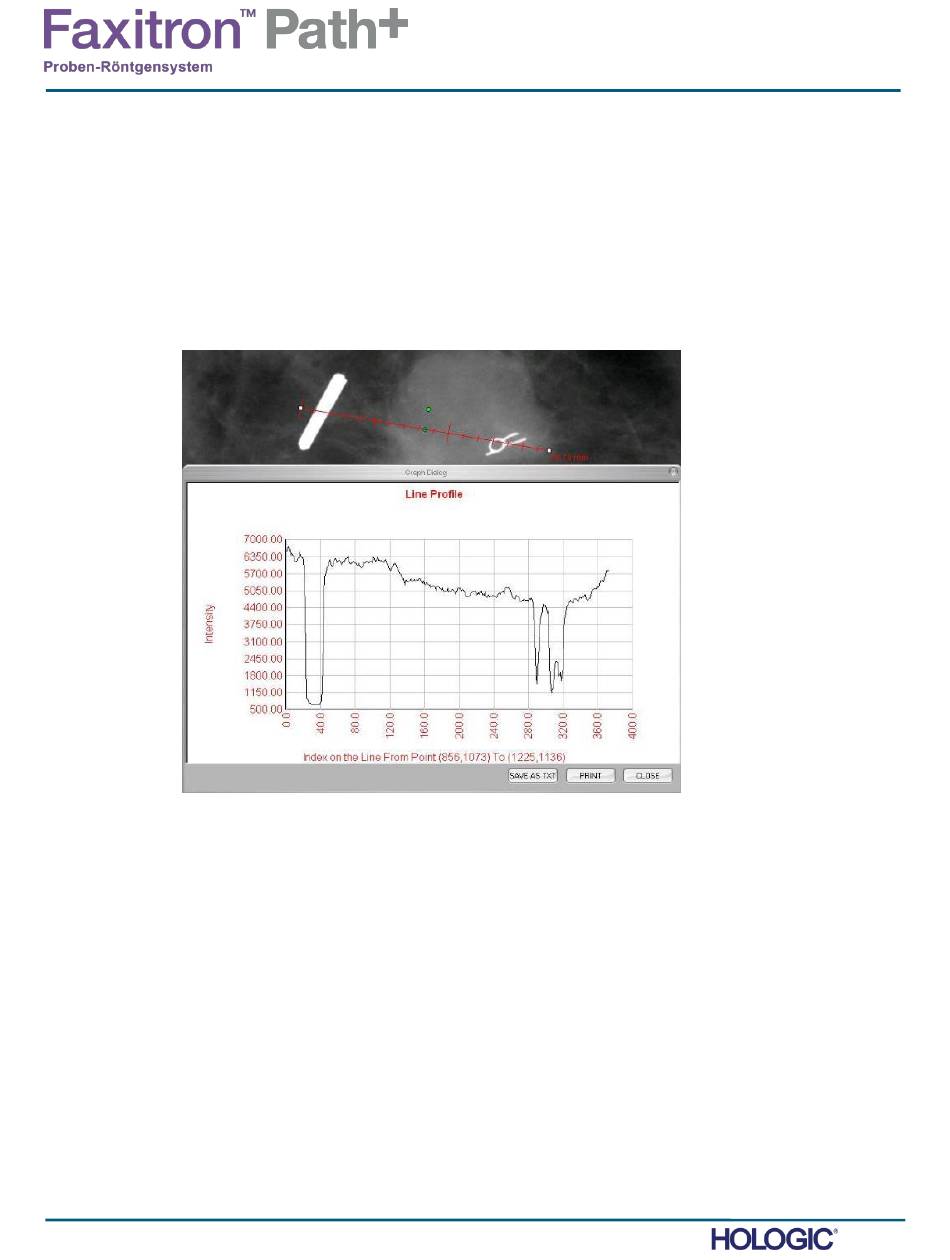

Abbildung 5.4.8
Linienprofil
5.4.12
Integrierte
Helligkeitsstufe
5-27
