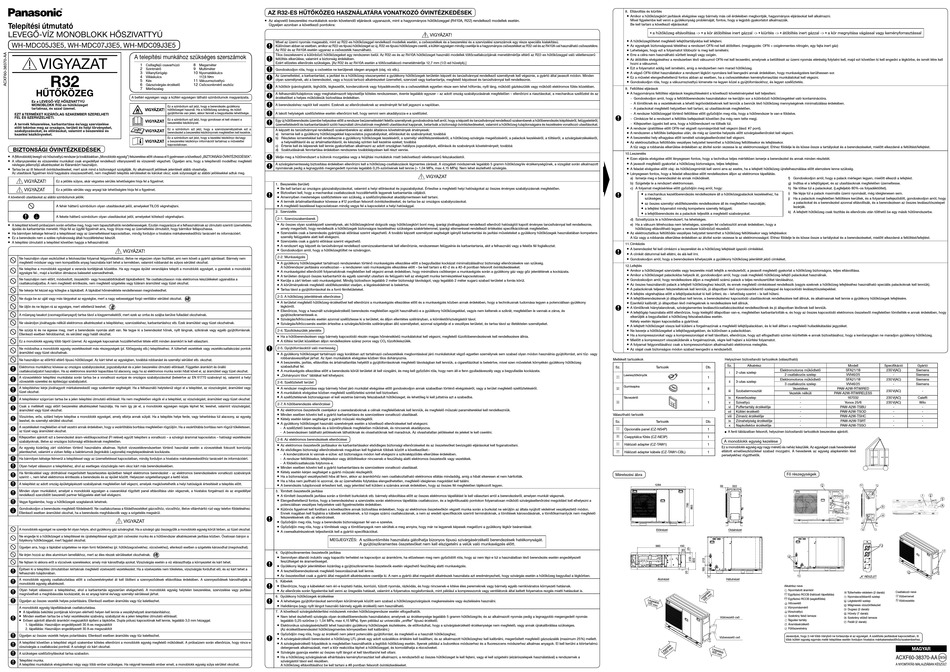

Panasonic WH-MDC05J3E5 Installationshandbuch Seite 29

Telepítési útmutató
LEVEGŐ-VÍZ MONOBLOKK HŐSZIVATTYÚ
WH-MDC05J3E5, WH-MDC07J3E5, WH-MDC09J3E5
A telepítési munkához szükséges szerszámok
VIGYAZAT
1 Csillagfejű csavarhúzó
2
Szintmérő
3
Villanyfúrógép
4
R32 Villáskulcs
5
Kés
6
Gázszivárgás-érzékelő
7 Mérőszalag
HŰTŐKÖZEG
A beltéri egységen vagy a kültéri egységen látható szimbólumok magyarázata.
Ez a LEVEGŐ-VÍZ HŐSZIVATTYÚ
MONOBLOKK R32-es hűtőközeget
Ez a szimbólum azt jelzi, hogy a berendezés gyúlékony
tartalmaz, és azzal üzemel.
VIGYÁZAT! hűtőközeget használ. Ha a hűtőközeg szivárog, és külső
gyújtóforrás van jelen, akkor fennáll a begyulladás lehetősége.
EZT A TERMÉKET KIZÁRÓLAG SZAKEMBER SZERELHETI
FEL ÉS SZERVIZELHETI.
Ez a szimbólum azt jelzi, hogy gondosan el kell olvasni a
VIGYAZAT
beszerelési kézikönyvet.
A termék felszerelése, karbantartása és/vagy szervizelése
előtt tekintse meg az országos, területi és helyi törvényeket,
Ez a szimbólum azt jelzi, hogy a szervizszemélyzetnek ezt a
szabályozásokat, és előírásokat, valamint a beszerelési és VIGYAZAT
berendezést a beszerelési kézikönyvnek megfelelően kell kezelnie.
kezelési kézikönyveket.
Ez a szimbólum azt jelzi, hogy a kezelési kézikönyv és/vagy
VIGYAZAT
a beszerelési kézikönyv információt tartalmaz a művelettel
kapcsolatosan.
BIZTONSÁGI ÓVINTÉZKEDÉSEK
•
A (Monoblokk) levegő-víz hőszivattyú rendszer (a továbbiakban „Monoblokk egység") felszerelése előtt olvassa el fi gyelmesen a következő „BIZTONSÁGI ÓVINTÉZKEDÉSEK".
• A villanyszerelési és vízszerelési munkákat csak engedéllyel rendelkező villanyszerelő és vízszerelő végezheti. Ügyeljen arra, hogy a telepítendő modellhez megfelelő
névleges jellemzőjű alkatrészeket és főáramkört használjon.
•
Tartsa be az itt felsorolt óvintézkedéseket, mert azok mind a biztonságot szolgálják. Az alkalmazott jelölések jelentését alább olvashatja.
Az utasítások fi gyelmen kívül hagyására visszavezethető, nem megfelelő telepítés sérüléseket és károkat okoz; ezek súlyosságát az alábbi jelölésekkel adtuk meg.
VIGYÁZAT! Ez a jelölés súlyos, akár végzetes sérülés lehetőségére hívja fel a fi gyelmet.
VIGYAZAT
Ez a jelölés sérülés vagy anyagi kár lehetőségére hívja fel a fi gyelmet.
A követendő utasításokat az alábbi szimbólumok jelölik:
A fehér hátterű szimbólum olyan utasításokat jelöl, amelyeket TILOS végrehajtani.
A fekete hátterű szimbólum olyan utasításokat jelöl, amelyeket kötelező végrehajtani.
• A telepítést követő próbaüzem során erősítse meg, hogy nem tapasztalhatók rendellenességek. Ezután magyarázza el a felhasználónak az útmutató szerinti üzemeltetés,
ápolás és karbantartás menetét. Hívja fel az ügyfél fi gyelmét arra, hogy őrizze meg az üzemeltetési útmutatót, hogy bármikor fellapozhassa.
• Ha bármilyen kétsége felmerül a telepítéssel vagy az üzemeltetéssel kapcsolatban, mindig forduljon a hivatalos márkakereskedőhöz tanácsért és információért.
•
Ez a berendezés nem a széles nyilvánosság általi hozzáféréshez készült.
• A telepítési útmutatót a telepítést követően hagyja a felhasználónál.
VIGYÁZAT!
Ne használjon olyan eszközöket a felolvasztási folyamat felgyorsításához, illetve ne végezzen olyan tisztítást, ami nem követi a gyártó ajánlásait. Bármely nem
megfelelő módszer vagy nem kompatibilis anyag használata kárt tehet a termékben, valamint robbanást és súlyos sérülést okozhat.
Ne telepítse a monoblokk egységet a veranda korlátjának közelébe. Ha egy magas épület verandájára telepíti a monoblokk egységet, a gyerekek a monoblokk
egységre fel-, majd a korláton átmászva balesetet szenvedhetnek.
Ne használjon nem előírt, módosított, összekötő- vagy hosszabbítókábelt tápkábelként. Ne csatlakoztasson más elektromos készülékeket ugyanabba a
csatlakozóaljzatba. A nem megfelelő érintkezés, nem megfelelő szigetelés vagy túláram áramütést vagy tüzet okozhat.
Ne tekerje fel kézzel egy kötegbe a tápkábelt. A tápkábel hőmérséklete rendellenesen megnövekedhet.
Ne dugja be az ujját vagy más tárgyakat az egységbe, mert a nagy sebességgel forgó ventilátor sérülést okozhat.
Ne üljön és ne lépjen rá az egységre, mert véletlenül leeshet.
A műanyag tasakot (csomagolóanyagot) tartsa távol a kisgyermekektől, mert ezek az orrba és szájba kerülve fulladást okozhatnak.
Ne vásároljon jóváhagyás nélküli elektromos alkatrészeket a telepítéshez, szervizeléshez, karbantartáshoz stb. Ezek áramütést vagy tüzet okozhatnak.
Ne szúrja ki és ne égesse meg, mert a berendezés nyomás alatt van. Ne tegye ki a berendezést hőnek, nyílt lángnak, szikrának vagy egyéb gyújtóforrásnak.
Ellenkező esetben felrobbanhat, és sérülést vagy halált okozhat.
Ez a monoblokk egység több tápról üzemel. Az egységek kapcsainak hozzáférhetővé tétele előtt minden áramkört le kell választani.
Ne módosítsa a monoblokk egység vezetékezését más részegységek (pl. fűtőegység stb.) telepítéséhez. A túlterhelt vezetékek vagy vezetékcsatlakozási pontok
áramütést vagy tüzet okozhatnak.
Ne használjon az előírttól eltérő típusú hűtőközeget. Az kárt tehet az egységben, továbbá robbanást és személyi sérülést stb. okozhat.
Elektromos munkákhoz kövesse az országos szabályozásokat, jogszabályokat és a jelen beszerelési útmutató előírásait. Független áramkört és önálló
csatlakozóaljzatot használjon. Ha az elektromos áramkör kapacitása túl alacsony, vagy ha az elektromos munka során hibát követ el, az áramütést vagy tüzet okozhat.
A vízvezetékkör telepítési munkálatai során tartsa be a vonatkozó európai és országos szabályozásokat (beleértve az EN 61770 szabványt is), valamint a helyi
vízvezeték-szerelési és építésügyi szabályzatot.
A telepítéshez kérje jóváhagyott márkakereskedő vagy szakember segítségét. Ha a felhasználó helytelenül végzi el a telepítést, az vízszivárgást, áramütést vagy
tüzet okozhat.
A telepítéskor szigorúan tartsa be a jelen telepítési útmutató előírásait. Ha nem megfelelően végzik el a telepítést, az vízszivárgást, áramütést vagy tüzet okozhat.
Csak a mellékelt vagy előírt beszerelési alkatrészeket használja. Ha nem így jár el, a monoblokk egységen rezgés léphet fel, leeshet, valamint vízszivárgást,
áramütést vagy tüzet okozhat.
Vízszintes, erős, szilárd helyre telepítse a monoblokk egységet, amely elbírja annak súlyát. Ha a telepítés helye ferde, vagy teherbírása túl alacsony, az egység
leeshet, és személyi sérülést okozhat.
A vezetékeket megfelelően el kell vezetni annak érdekében, hogy a vezérlőtábla borítása megfelelően rögzüljön. Ha a vezérlőtábla borítása nem rögzül tökéletesen,
az tüzet vagy áramütést okozhat.
Kifejezetten ajánlott ezt a berendezést áram-védőkapcsolóval (FI relével) együtt telepíteni a vonatkozó – a szivárgó árammal kapcsolatos – hatósági vezetékezési
szabályoknak, illetve az országos biztonsági előírásoknak megfelelően.
Az egység kizárólag zárt vízkörben történő használatra alkalmas. Nyitott vízvezetékrendszerben történő használat esetén a vízvezetékek fokozott korróziója
jelentkezhet, valamint a vízben fellép a baktériumok (leginkább Legionella) megtelepedésének kockázata.
Ha bármilyen kétsége felmerül a telepítéssel vagy az üzemeltetéssel kapcsolatban, mindig forduljon a hivatalos márkakereskedőhöz tanácsért és információért.
Olyan helyet válasszon a telepítéshez, ahol az esetleges vízszivárgás nem okoz kárt más berendezésekben.
Ha fémlécekkel vagy dróthálóval megerősített faszerkezetes épületben telepít elektromos berendezést – az elektromos berendezésekre vonatkozó szabványok
szerint –, nem lehet elektromos érintkezés a berendezés és az épület között. Helyezzen szigetelőanyagot a kettő közé.
A telepítést az adott ország épületgépészeti szabályainak megfelelően kell végezni, amelyek megkövetelhetik a helyi hatóságok értesítését a telepítés előtt.
Minden olyan munkálatot, amelyet a monoblokk egységen a csavarokkal rögzített panel eltávolítása után végeznek, a hivatalos forgalmazó és az engedéllyel
rendelkező szerződött beszerelő partner felügyelete alatt kell elvégezni.
Vegye fi gyelembe, hogy a hűtőközegek szagtalanok lehetnek.
Gondoskodjon a berendezés megfelelő földeléséről. Ne csatlakoztassa a földelővezetéket gázcsőhöz, vízcsőhöz, illetve villámhárító rúd vagy telefon földeléséhez.
Ellenkező esetben áramütést okozhat, ha a berendezés meghibásodik vagy a szigetelés megsérül.
VIGYAZAT
A monoblokk egységet ne szerelje fel olyan helyre, ahol gyúlékony gáz szivároghat. Ha a szivárgó gáz összegyűlik a monoblokk egység körüli térben, az tüzet okozhat.
Ne engedje ki a hűtőközeget a telepítéssel és újratelepítéssel együtt járó csövezési munka és a hűtőrendszer alkatrészeinek javítása közben. Óvatosan bánjon a
folyékony hűtőközeggel, mert fagyást okozhat.
Ügyeljen arra, hogy a tápkábel szigetelése ne érjen forró felületekhez (pl. hűtőközegcsövekhez, vízcsövekhez), ellenkező esetben a szigetelés károsodhat (megolvadhat).
Ne érjen hozzá az éles alumínium lamellákhoz, mert az éles részek sérüléseket okozhatnak.
Ne fejtsen ki akkora erőt a vízcsövek szerelésekor, amely már károsíthatja azokat. Vízszivárgás esetén a víz eláraszthatja a környezetet és kárt tehet.
Építsen ki a telepítési útmutatóban leírtaknak megfelelő vízelvezető vezetékezést. Ha a vízelvezetés nem tökéletes, vízszivárgás fordulhat elő, és ez kárt tehet a
felhasználó tulajdonában.
A monoblokk egység csatlakoztatása előtt a csőszerelvényeket át kell öblíteni a szennyeződések eltávolítása érdekében. A szennyeződések károsíthatják a
monoblokk egység alkatrészeit.
Olyan helyet válasszon a telepítéshez, ahol a karbantartás egyszerűen elvégezhető. A monoblokk egység helytelen beszerelése, szervizelése vagy javítása
megnövelheti a meghibásodás kockázatát, és ez anyagi kárral és/vagy személyi sérüléssel járhat.
Ügyeljen az összes vezeték helyes polaritására. Ellenkező esetben áramütés vagy tűz keletkezhet.
A monoblokk egység tápellátásának csatlakoztatása.
•
A tápellátás bekötési pontjának könnyen elérhető helyen kell lennie a veszélyhelyzeti áramtalanításhoz.
•
Minden esetben tartsa be a helyi vezetékezési szabvány, szabályzat és a jelen telepítési útmutató előírásait.
•
Erősen ajánlott állandó áramköri megszakítót építeni a tápkörbe. Dupla pólusú kapcsolónak kell lennie, legalább 3,0 mm hézaggal.
1. tápellátás: Használjon engedélyezett 30 A-es megszakítót
2. tápellátás: Használjon engedélyezett 30 A-es megszakítót
Ügyeljen az összes vezeték helyes polaritására. Ellenkező esetben áramütés vagy tűz keletkezhet.
A telepítést követően a telepítést végző szakember köteles ellenőrizni a monoblokk egység megfelelő működését. A próbaüzem során ellenőrizze, hogy nincs-e
vízszivárgás a csatlakozási pontnál. A szivárgó víz kárt okozhat.
A szükséges szellőzőnyílásokat tartsa szabadon.
Telepítési munka.
A telepítési munkálatok elvégzéséhez négy vagy több ember szükséges. Ha négynél kevesebb ember emeli, a monoblokk egység súlya sérülést okozhat.
AZ R32-ES HŰTŐKÖZEG HASZNÁLATÁRA VONATKOZÓ ÓVINTÉZKEDÉSEK
•
Az alapvető beszerelési munkálatok során követendő eljárások ugyanazok, mint a hagyományos hűtőközeggel (R410A, R22) rendelkező modellek esetén.
Ügyeljen azonban a következő pontokra:
Mivel az üzemi nyomás magasabb, mint az R22-es hűtőközeggel rendelkező modellek esetén, a csővezetékek és a beszerelési és a szervizelési szerszámok egy része speciális kialakítású.
Különösen abban az esetben, amikor az R22-es típusú hűtőközeget az új, R32-es típusú hűtőközegre cseréli, a kültéri egységen mindig cserélje le a hagyományos csővezetéket az R32-vel és az R410A-val használható csővezetékre.
Az R32 és az R410A esetén ugyanaz a csővezeték használható.
Tilos összekeverni a különböző hűtőközegeket egy rendszeren belül. Az R32-es és az R410A hűtőközeget használó modellek töltőcsatlakozójának menetátmérője eltérő az R22-es hűtőközeggel való véletlenszerű
feltöltés elkerülése, valamint a biztonság érdekében.
Ezért előzetes ellenőrzés szükséges. [Az R32 és az R410A esetén a töltőcsatlakozó menetátmérője 12,7 mm (1/2-ed hüvelyk).]
8 Megaméter
9
Multiméter Gondoskodjon róla, hogy a csövekbe ne kerüljenek idegen anyagok (olaj, víz stb.).
10
Nyomatékkulcs
Az üzemeltetést, a karbantartást, a javítást és a hűtőközeg-visszanyerést a gyúlékony hűtőközegek területén képzett és tanúsítvánnyal rendelkező személynek kell végeznie, a gyártó által javasolt módon. Minden
117,6 N•m
11 olyan személynek, aki a berendezést, vagy a hozzá tartozó alkatrészeket üzemelteti, szervizeli vagy karbantartja, megfelelő képzéssel és tanúsítvánnyal kell rendelkeznie.
Vákuumszivattyú
12
Csőcsonkmérő eszköz
A hűtőkör (párologtatók, léghűtők, légkezelők, kondenzátorok vagy folyadékvevők) és a csővezetékek egyetlen része sem lehet hőforrás, nyílt láng, működő gázkészülék vagy működő elektromos fűtés közelében.
A felhasználó/tulajdonos vagy meghatalmazott képviselője köteles rendszeresen, évente legalább egyszer – az adott ország szabályozásának megfelelően – ellenőrizni a riasztásokat, a mechanikus szellőzést és az
érzékelőket a helyes működésük biztosítása érdekében.
A berendezéshez naplót kell vezetni. Ezeknek az ellenőrzéseknek az eredményét fel kell jegyezni a naplóban.
A lakott helyiségek szellőztetése esetén ellenőrizni kell, hogy semmi sem akadályozza-e a szellőzést.
Egy új hűtőberendezés üzembe helyezése előtt a rendszer beüzemeléséért felelős személynek gondoskodnia kell arról, hogy a képzett és tanúsítvánnyal rendelkező szakemberek a hűtőberendezés kiépítéséről, felügyeletéről,
üzemeltetéséről és karbantartásáról szóló használati útmutatónak megfelelő utasításokat kapjanak, betartsák a biztonsági óvintézkedéseket, valamint a hűtőközeg tulajdonságaira és kezelésére vonatkozó utasításokat.
A képzett és tanúsítvánnyal rendelkező szakemberekre az alábbi általános követelmények érvényesek:
a) Ismernie kell a gyúlékony hűtőközegekkel kapcsolatos jogszabályokat, előírásokat és szabványokat; továbbá
b)  R észletes ismeretekkel kell rendelkeznie a gyúlékony hűtőközegek kezeléséről, a személyi védőfelszerelésekről, a hűtőközeg-szivárgás megelőzéséről, a palackok kezeléséről, a töltésről, a szivárgásérzékelésről,
a helyreállításról és az ártalmatlanításról, és készség szinten kell kezelnie ezeket; továbbá
c) Értenie kell és képesnek kell lennie gyakorlatban alkalmazni az adott országban hatályos jogszabályok, előírások és szabványok követelményeit; továbbá
d) Szaktudásának fenntartása érdekében rendszeres továbbképzésen kell részt vennie.
Védje meg a hűtőrendszert a bútorok mozgatása vagy a felújítási munkálatok miatt bekövetkező véletlenszerű felszakadástól.
A szivárgásmentesség biztosítása érdekében ellenőrizni kell a hűtőközeg-csatlakozások légmentes zárását. A vizsgálati módszernek legalább 5 gramm hűtőközeg/év érzékenységűnek, a vizsgálat során alkalmazott
nyomásnak pedig a legnagyobb megengedett nyomás legalább 0,25-szörösének kell lennie (> 1,04 MPa, max 4,15 MPa). Nem lehet észlelhető szivárgás.
1. Beszerelés (terület)
•
Be kell tartani az országos gázszabályozásokat, valamint a helyi előírásokat és jogszabályokat. Értesítse a megfelelő helyi hatóságokat az összes érvényes szabályozásnak megfelelően.
•
Biztosítani kell, hogy a mechanikai csatlakozások hozzáférhetők legyenek karbantartás céljából.
• Amennyiben mesterséges szellőztetésre van szükség, a szellőzőnyílásokat akadálymentesen kell tartani.
•
A termék ártalmatlanításakor kövesse a #12 pontban felsorolt óvintézkedéseket, és tartsa be az országos szabályozásokat.
•
A megfelelő kezeléssel kapcsolatosan mindig vegye fel a kapcsolatot a helyi hatósággal.
2. Szervizelés
2-1. Szervizszakemberek
• Az összes olyan szakképzett személynek, aki hűtőközegkörrel dolgozik vagy hűtőközegkört bont meg, iparági jóváhagyással rendelkező ellenőrző hatóságtól kapott érvényes tanúsítvánnyal kell rendelkeznie,
amely megerősíti, hogy rendelkezik a hűtőközegek biztonságos kezeléséhez szükséges szakértelemmel, iparági elismeréssel rendelkező értékelési specifi kációknak megfelelően.
•
Szervizelés csak a berendezés gyártójának előírásai szerint végezhető. A további képzett személyzet segítségét igénylő karbantartási és javítási műveleteket a gyúlékony hűtőközegek használatában kompetens
személy felügyelete alatt kell elvégezni.
• Szervizelés csak a gyártó előírásai szerint végezhető.
•
A rendszert egy képzett és tanúsítvánnyal rendelkező szervizszakembernek kell ellenőriznie, rendszeresen felügyelnie és karbantartania, akit a felhasználó vagy a felelős fél foglalkoztat.
•
Gondoskodjon arról, hogy a hűtőközegtöltet ne szivárogjon.
2-2. Munkavégzés
•
A gyúlékony hűtőközegeket tartalmazó rendszereken történő munkavégzés elkezdése előtt a begyulladási kockázat minimalizálásához biztonsági ellenőrzésekre van szükség.
A hűtőrendszer javítására vonatkozóan – a rendszeren való munkavégzés elkezdése előtt – be kell tartani a #2–2 és a #2–8 pontban felsorolt óvintézkedéseket.
• A munkavégzést ellenőrzött folyamatoknak megfelelően kell végezni annak érdekében, hogy minimálisra csökkenjen a munkavégzés során a gyúlékony gáz vagy gőz jelenlétének a kockázata.
•
A területen dolgozó összes karbantartót és egyéb személyt utasítani és felügyelni kell az elvégzett munka természetével kapcsolatosan.
•
Kerülje a zárt térben való munkavégzést. Mindig biztosítson legalább 2 méter biztonsági távolságot, vagy legalább 2 méter sugarú szabad területet a forrás körül.
•
A körülményeknek megfelelő védőfelszerelést viseljen, a légzésvédelmet is beleértve.
•
Tartsa távol a gyújtóforrásokat és a forró fémfelületeket.
2-3. A hűtőközeg jelenlétének ellenőrzése
•
A területet megfelelő hűtőközeg-érzékelővel kell ellenőrizni a munkavégzés elkezdése előtt és a munkavégzés közben annak érdekében, hogy a technikusnak tudomása legyen a potenciálisan gyúlékony
légkörről.
• Ellenőrizze, hogy a használt szivárgásérzékelő berendezés megfelelően együtt használható-e a gyúlékony hűtőközegekkel, vagyis nem keltenek-e szikrát, megfelelően le vannak-e zárva, és
gyújtószikramentesek-e.
•
Szivárgás/kifröccsenés esetén azonnal szellőztesse ki a területet, és álljon ellentétes szélirányban, a kiömléstől/szivárgástól távol.
•
Szivárgás/kifröccsenés esetén értesítse a szivárgás/kiömlés szélirányában álló személyeket, azonnal szigetelje el a veszélyes területet, és tartsa távol az illetéktelen személyeket.
2-4. Tűzoltókészülék jelenléte
•
Ha a hűtőberendezésen vagy bármely kapcsolódó részén magas hőmérsékletű munkálatokat kell végezni, megfelelő tüzoltóberendezésnek kell rendelkezésre állnia.
• A töltési terület közelében álljon rendelkezésre száraz poros vagy CO
2-5. Gyújtóforrásoktól való mentesség
• A gyúlékony hűtőközeget tartalmazó vagy korábban azt tartalmazó csővezetékek megbontásával járó munkálatokat végző egyetlen személynek sem szabad olyan módon használnia gyújtóforrást, ami tűz- vagy
robbanásveszéllyel járhat. Az ilyen munkálatok elvégzése közben tilos dohányoznia.
•
A beszerelés, javítás, eltávolítás és ártalmatlanítás helyétől a gyújtóforrásoknak megfelelő távolságban kell lenniük, a cigarettázókat is beleértve, mivel ezen műveletek környékén gyúlékony hűtőközeg
szabadulhat fel.
•
A munkavégzés elkezdése előtt a berendezés körüli területet át kell vizsgálni, és meg kell győződni róla, hogy nem áll-e fenn gyulladáveszély vagy a begyulladás kockázata.
• „Dohányozni tilos" táblákat kell kihelyezni.
2-6. Szellőztetett terület
• A rendszer megbontása vagy bármely hővel járó munkálat elvégzése előtt gondoskodjon annak szabadban történő elvégzéséről, vagy a terület megfelelő szellőztetéséről.
•
A munkálatok elvégzése közben megfelelő szellőztetési szintet kell biztosítani.
•
A szellőztetésnek biztonságosan el kell vezetnie bármely felszabadult hűtőközeget, és lehetőleg ki kell juttatnia azt a szabadba.
2-7. A hűtőberendezés ellenőrzései
•
Az elektromos összetevők cseréjekor a cseredaraboknak a célnak megfelelőeknek kell lenniük, és megfelelő műszaki paraméterekkel kell rendelkezniük.
• Minden esetben követni kell a gyártó karbantartásra és szervizelésre vonatkozó utasításait.
•
Kétely esetén kérjen segítséget a gyártó műszaki részlegétől.
• A gyúlékony hűtőközeget használó szerelvények esetén a következő ellenőrzéseket kell elvégezni.
- A szellőztető berendezés és a kiömlőnyílások megfelelően működnek, és nincsenek akadályozva.
- A berendezésen található jelöléseknek láthatóknak és olvashatóknak kell maradniuk. Az olvashatatlan jelöléseket és jeleket le kell cserélni.
2-8. Az elektromos berendezések ellenőrzései
•
Az elektromos összetevők javításakor és karbantartásakor elsődleges biztonsági ellenőrzéseket és az összetevőket bevizsgáló eljárásokat kell foganatosítani.
• Az elsődleges biztonsági ellenőrzéseknek magukban kell foglalniuk többek között a következőket:-
- A kondenzátorok ki vannak-e sütve: ezt biztonságos módon kell elvégezni a szikraképződés elkerülése érdekében.
- A rendszer feltöltésekor, lefejtésekor vagy átöblítésekor nincsenek-e feszültség alatti elektromos összetevők vagy vezetékek.
- A földelőcsatlakozás folytonos-e.
•
Minden esetben követni kell a gyártó karbantartásra és szervizelésre vonatkozó utasításait.
• Kétely esetén kérjen segítséget a gyártó műszaki részlegétől.
•
Ha a biztonságot veszélyeztető hiba áll fenn, akkor az áramkörhöz nem csatlakoztatható elektromos ellátás mindaddig, amíg a hibát sikeresen el nem hárították.
• Ha a hiba nem javítható ki azonnal, de az üzemeltetés folytatása elengedhetetlen, megfelelő ideiglenes megoldást kell találni.
•
A berendezés tulajdonosát értesíteni kell, vagy jelentést kell küldeni a számára annak érdekében, hogy az összes fél megfelelően tájékozott legyen.
3. Tömített összetevők javítása
•
A tömített összetevők javítása során a tömített burkolatok stb. bármely eltávolítása előtt az összes elektromos tápellátást le kell választani arról a berendezésről, amelyen munkát végeznek.
•
Elengedhetetlenül fontos, hogy a berendezéshez a szervizelés során elektromos tápellátás csatlakozzon, és a legkritikusabb pontokon folyamatosan működő szivárgásellenőrzési megoldást kell elhelyezni a
potenciálisan veszélyes helyzetekre való fi gyelmeztetés érdekében.
•
Különös fi gyelmet kell fordítani a következőkre annak biztosítása érdekében, hogy az elektromos összetevőkön végzett munka során a burkolat ne sérüljön az általa nyújtott védelmet veszélyeztető módon.
Ennek magában kell foglalnia a kábelek sérülésének, a túl magas számú csatlakozásnak, a nem az eredeti specifi kációk szerinti termináloknak, a tömítések károsodásának, a tömítőkarmantyúk nem megfelelő
felszerelésének stb. az ellenőrzését.
• Győződjön meg róla, hogy a berendezés biztonságosan fel van-e szerelve.
•
Győződjön meg róla, hogy a tömítések vagy a tömítőanyagok nem sérültek-e meg annyira, hogy már ne legyenek képesek megelőzni a gyúlékony légkör beáramlását.
•
A cserealkatrészeknek teljesíteniük kell a gyártói specifi kációkat.
MEGJEGYZÉS: A szilikontömítés használata gátolhatja bizonyos típusú szivárgásérzékelő berendezések hatékonyságát.
A gyújtószikramentes összetevőket nem kell elszigetelni a velük való munkavégzés előtt.
4. Gyújtószikramentes összetevők javítása
• Semmilyen állandó induktív vagy kapacitív terhelést ne kapcsoljon az áramkörre, ha előzetesen meg nem győződött róla, hogy az nem lépi-e túl a használatban lévő berendezés esetén engedélyezett
feszültséget és áramerősséget.
•
Gyúlékony légkör jelenlétében kizárólag a gyújtószikramentes összetevők esetén végezhető feszültség alatti munkavégzés.
•
A tesztelőberendezésnek megfelelő besorolásúnak kell lennie.
• Az összetevőket csak a gyártó által megadott alkatrészekre cserélje ki. A nem a gyártó által megadott alkatrészek használata azt eredményezheti, hogy szivárgás esetén a hűtőközeg begyullad a légkörben.
5. Kábelek
•
Ellenőrizze, hogy a kábeleket nem éri-e koptató hatás, korrózió, túlzott nyomás, rázkódás, és hogy nincsenek-e kitéve éles peremeknek vagy bármely egyéb nemkívánatos környezeti hatásnak.
•
Az ellenőrzés során fi gyelembe kell venni az öregedés hatásait, valamint a folyamatos rezgésforrások, mint például a kompresszorok vagy ventilátorok által keltett folyamatos rezgés miatti hatásokat is.
6. Gyúlékony hűtőközegek érzékelése
•
A lehetséges gyújtóforrásokat semmilyen körülmények között sem szabad a hűtőközegszivárgások megkeresésére vagy észlelésére használni.
•
Halidlámpa (vagy nyílt lángot használó bármely egyéb érzékelő) nem használható.
7. A következő szivárgásfelderítési módszerek minden hűtőközegrendszer esetén elfogadhatók.
•
Nem lehet észlelhető szivárgás olyan érzékelőberendezés használatakor, amelynek az érzékenysége legalább 5 gramm hűtőközeg/év, és az alkalmazott nyomás pedig a legnagyobb megengedett nyomás
legalább 0,25-szöröse (> 1,04 MPa, max 4,15 MPa). Ilyen például az univerzális „sniffer" típusú érzékelő.
•
Elektronikus szivárgásérézkelőt lehet használni gyúlékony hűtőközegek észlelésére, de előfordulhat, hogy a szivárgásérzékelő érzékenysége nem megfelelő, vagy annak újrakalibrálása szükséges.
(Az érzékelőberendezést hűtőközegmentes környezetben kell kalibrálni.)
•
Győződjön meg róla, hogy az érzékelő nem jelent potenciális gyújtóforrást, és megfelelő-e a használt hűtőközeghez.
• A szivárgásérzékelő berendezést a hűtőközeg LFL-jének egy adott százalékos értékére kell beállítani, és az alkalmazott hűtőközeghez kell kalibrálni, megerősített megfelelő gázszázalék (maximum 25%) mellett.
•
A szivárgásérzékelő folyadékok is megfelelően használhatók a legtöbb hűtőközeg esetén. Ilyenek például a buborékos módszerhez és a fl uoreszcens módszerhez alkalmas anyagok. El kell kerülni a klórtartalmú
detergensek alkalmazását, mert a klór reakcióba léphet a hűtőközeggel, és korrodálhatja a rézcsöveket.
•
Szivárgás gyanúja esetén az összes nyílt lángot el kell távolítani/el kell oltani.
• Ha a hűtőközeg szivárgásának elhárítására keményforrasztást kell alkalmazni, a rendszerből az összes hűtőközeget le kell fejteni, vagy el kell szigetelni (elzárószelepek használatával) a rendszernek a
szivárgástól távol eső részében.
A hűtőközeg eltávolításához be kell tartani a #8 pontban felsorolt óvintézkedéseket.
VIGYÁZAT!
VIGYAZAT
tűzoltókészülék.
2
8. Eltávolítás és kiürítés
• Amikor a hűtőközegkört javítások elvégzése vagy bármely más cél érdekében megbontják, hagyományos eljárásokat kell alkalmazni.
Mivel fi gyelembe kell venni a gyúlékonyság problémáját, fontos, hogy a legjobb gyakorlatot alkalmazzák.
Be kell tartani a következő eljárásokat:
• a hűtőközeg eltávolítása -> • a kör átöblítése inert gázzal -> • kiürítés -> • átöblítés inert gázzal -> • a kör megnyitása vágással vagy keményforrasztással
• A hűtőközegtöltetet megfelelő lefejtőtartályokba kell lefejteni.
•
Az egységek biztonságossá tételéhez a rendszert OFN-nel kell átöblíteni. (megjegyzés: OFN = oxigénmentes nitrogén, egy fajta inert gáz)
• Lehetséges, hogy ezt a folyamatot többször is meg kell ismételni.
•
Erre a célra nem használható sűrített levegő vagy oxigén.
• Az átöblítés elvégzéséhez a rendszerben lévő vákuumot OFN-nel kell lecserélni, amelynek a betöltését az üzemi nyomás eléréséig folytatni kell, majd ezt követően ki kell engedni a légkörbe, és ismét létre kell
hozni a vákuumot.
• Ezt a folyamatot addig kell ismételni, amíg a rendszerben nem marad hűtőközeg.
•
A végső OFN-töltet használatakor a rendszert légköri nyomásra kell leengedni annak érdekében, hogy munkavégzésre kerülhessen sor.
• Ez a művelet elengedhetetlenül fontos abban az esetben, ha a csővezetékeken keményforrasztási munkálatokat kell végezni.
•
Gondoskodjon róla, hogy a vákuumszivattyú kimenete ne legyen közel a gyújtóforrásokhoz, és legyen szellőztetés.
9. Feltöltési eljárások
•
A hagyományos feltöltési eljárások kiegészítéseként a következő követelményeket kell teljesíteni.
- Gondoskodjon arról, hogy a feltöltőberendezés használatakor ne kerüljön sor a különböző hűtőközegekkel való kontaminációra.
- A tömlőknek és a vezetékeknek a lehető legrövidebbeknek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása érdekében.
- A palackokat megfelelő helyzetben kell tartani, az utasításoknak megfelelően.
- A rendszer hűtőközeggel történő feltöltése előtt győződjön meg róla, hogy a hűtőrendszer le van-e földelve.
- Címkézze fel a rendszert a feltöltés befejezését követően (ha még nem tette meg).
- Kifejezetten ügyelni kell arra, hogy a hűtőrendszert ne töltsék túl.
•
A rendszer újratöltése előtt OFN-nel végzett nyomáspróbát kell végezni (lásd: #7 pont).
•
A rendszeren a feltöltés befejezése után, de még az üzembe helyezés előtt szivárgásellenőrzést kell végezni.
• A beszerelési hely elhagyása előtt ismételt szivárgásellenőrzést kell végezni.
•
Az elektrosztatikus feltöltődés veszélyes helyzetet teremthet a hűtőközeg feltöltésekor és lefejtésekor.
A tűz vagy a robbanás elkerülése érdekében az átvitel során vezesse le az elektromosságot. Ehhez földelje le és kösse össze a tartályokat és a berendezéseket, mielőtt elkezdené a feltöltést/lefejtést.
10. Leszerelés
•
Ezen eljárás elvégzése előtt lényegesen fontos, hogy a technikus teljes mértékben ismerje a berendezést és annak minden részletét.
•
A javasolt megfelelő gyakorlat a hűtőközeg biztonságos, teljes lefejtése.
•
A feladat elvégzése előtt olaj- és hűtőközegmintát kell venni arra az esetre, ha a lefejtett hűtőközeg újrafelhasználása előtt elemzésre lenne szükség.
•
Lényegesen fontos, hogy a feladat elkezdése előtt rendelkezésre álljon az elektromos tápellátás.
a) Ismerje meg e berendezést és annak működését. f) Gondoskodjon arról, hogy a palack mérlegen legyen, mielőtt elkezdi a lefejtést.
b) Szigetelje le a rendszert elektromosan. g) Indítsa el a lefejtőgépet, és az utasításoknak megfelelően üzemeltesse.
c) A folyamat megkísérlése előtt győződjön meg arról, hogy: h) Ne töltse túl a palackokat. (Legfeljebb 80%-os folyadéktöltet).
i) Ne lépje túl a palack maximális üzemi nyomását, még ideiglenesen sem.
• a mechanikus kezelőberendezés rendelkezésre áll a hűtőközegpalackok kezeléséhez, ha
j) Ha a palackok megfelelően feltöltésre kerültek, és a folyamat befejeződött, gondoskodjon arról, hogy
szükséges;
• a palackokat és a berendezést azonnal eltávolítsák, és a berendezésen az összes leválasztószelepet
az összes személyi védőfelszerelés rendelkezésre áll és megfelelően használják;
lezárják.
•
a lefejtési folyamatot mindig kompetens személy felügyeli;
k) A lefejtett hűtőközeg csak tisztítás és ellenőrzés után tölthető be egy másik hűtőrendszerbe.
•
a lefejtőberendezés és a palackok teljesítik a megfelelő szabványokat.
d) Szivattyúzza le a hűtőrendszert, ha lehetséges.
e) Ha a vákuum létrehozása nem lehetséges, szereljen fel csőelosztót annak érdekében, hogy a
hűtőközeg eltávolítható legyen a rendszer különböző részeiből.
•
Az elektrosztatikus feltöltődés veszélyes helyzetet teremthet a hűtőközeg feltöltésekor vagy lefejtésekor.
A tűz vagy a robbanás elkerülése érdekében az átvitel során vezesse le az elektromosságot. Ehhez földelje le és kösse össze a tartályokat és a berendezéseket, mielőtt elkezdené a feltöltést/lefejtést.
11. Címkézés
•
A berendezést fel kell címkézni a leszerelést és a hűtőközeg lefejtését igazoló címkékkel.
•
A címkét dátummal kell ellátni, és alá kell írni.
•
Gondoskodjon arról, hogy a berendezésre kihelyezzék a gyúlékony hűtőközeg jelenlétét jelző címkéket.
12. Lefejtés
•
Amikor a hűtőközeget szervizelés vagy leszerelés miatt lefejtik a rendszerből, a javasolt megfelelő gyakorlat a hűtőközeg biztonságos, teljes eltávolítása.
•
Amikor a hűtőközeget palackokba helyezik át, gondoskodjon arról, hogy csak megfelelő hűtőközeg-lefejtő palackokat használnak.
• Gondoskodjon arról, hogy rendelkezésre álljon a megfelelő számú palack a teljes rendszertöltet tárolásához.
•
Az összes használandó palack a lefejtett hűtőközeghez készült, és ennek megfelelő címkézéssel rendelkezik (vagyis ezeknek a hűtőközeg lefejtéséhez használható speciális palackoknak kell lenniük).
•
A palackoknak teljesen felszerelteknek kell lenniük, jó állapotban lévő nyomáscsökkentő szeleppel és kapcsolódó leválasztószelepekkel.
• A lefejtés végrehajtása előtt a lefejtőpalackokat ki kell üríteni, és – lehetőség szerint – le kell hűteni.
•
A lefejtőberendezésnek jó állapotban kell lennie, a berendezéshez kapcsolódó utasításoknak rendelkezésre kell állniuk, és alkalmasnak kell lennie a gyúlékony hűtőközegek lefejtésére.
•
Ezenfelül kalibrált, jó állapotban lévő mérlegeknek is rendelkezésre kell állniuk.
• A tömlőknek hiánytalanoknak, szivárgásmentes leválasztócsatlakozásokkal rendelkezőknek és jó állapotban lévőknek kell lenniük.
•
A lefejtőgép használata előtt ellenőrizze, hogy kielégítő állapotban van-e, megfelelően karbantartották-e, és hogy az összes kapcsolódó elektromos összetevőt megfelelően tömítették-e annak érdekében, hogy
elkerüljék a begyulladást a hűtőközeg felszabadulása esetén.
Kétely esetén lépjen kapcsolatba a gyártóval.
• A lefejtett hűtőközeget vissza kell küldeni a forgalmazónak a megfelelő lefejtőpalackban, és ki kell állítani a megfelelő hulladékátadási jegyzéket.
•
Ne keverje a hűtőközegeket a lefejtőegységekben, és különösen a palackokban.
•
Ha a kompresszorokat vagy a kompresszorolajat el kell távolítani, ellenőrizze, hogy azt elfogadható szinten kiürítették-e annak biztosításához, hogy a kenőanyagban ne maradjon gyúlékony hűtőközeg.
• Mielőtt a kompresszort visszaküldenék a forgalmazónak, végre kell hajtani a kiürítési folyamatot.
•
A folyamat felgyorsításához csak a kompresszorházon alkalmazható elektromos melegítés.
• Az olajat csak biztonságos módon szabad leengedni a rendszerből.
Mellékelt tartozékok Helyszínen biztosítandó tartozékok (választható)
Sz. Alkatrész
Sz. Tartozék Db.
Elektromotoros működtető
i 2-utas szelep
Leeresztőkönyök 2 csatlakozós szelep
1 1
Elektromotoros működtető
ii 3-utas szelep
3 csatlakozós szelep
Gumisapka
Vezetékes
2 8
iii Szobatermosztát
Vezeték nélküli
Távvezérlő iv Keverőszelep
3 1 v Szivattyú
vi Puffertartály érzékelője
vii Kültéri érzékelő
Választható tartozék
viii Zónavíz érzékelője
Sz. Tartozék Db. ix Zónahelyiség érzékelője
x Napkollektor érzékelője
4 Opcionális panel (CZ-NS4P) 1
A fenti táblázatban felsorolt, helyszínen biztosítandó tartozékok beszerzése ajánlott.
 
5 Csepptálca fűtés (CZ-NE3P) 1
A monoblokk egység kezelése
6 Hálózati adapter (CZ-TAW1) 1
Ez a monoblokk egység egy nagy méretű és nehéz készülék. Az egységet csak hevederekkel
7 ellátott emelőeszközökkel szabad mozgatni. A hevederek az egység alapkeretén lévő
Hálózati adapter kábele (CZ-TAW1-CBL) 1
perselyekhez rögzíthetők.
Fő részegységek
Méretezési ábra
1284
39 322
Elölnézet Oldalnézet
980 150
93
d
71
Alulnézet Hátulnézet
Alkatrész neve
1 Nyomtatott áramkör
2-1 Egyfázisú RCCB (hálózati tápellátás)
2-2 Egyfázisú RCCB (segédfűtés)
3 Hőcserélő
4 Víznyomásmérő
5 Vízszivattyú
6 Szekrény felső lemeze
Vízkivezető cső
7 Tágulási tartály
8 Áramlásérzékelő
9 Fűtőszerelvény
Javasoljuk, hogy 2-nél több irányból ne torlaszolja el az egységet. A szellőzés javításával kapcsolatban, ill.
Vízbevezető cső
több kültéri egység egymás mellé telepítése esetén forduljon hivatalos márkakereskedőhöz/szakemberhez.
Modell Specifi káció Gyártó
SFA21/18 230 V(AC) Siemens
VVI46/25 - Siemens
SFA21/18 230 V(AC) Siemens
VVI46/25 - Siemens
PAW-A2W-RTWIRED
230 V(AC) -
PAW-A2W-RTWIRELESS
- 167032 230 V(AC) Caleffi
- Yonos 25/6 230 V(AC) Wilo
- PAW-A2W-TSBU - -
- PAW-A2W-TSOD - -
- PAW-A2W-TSHC - -
- PAW-A2W-TSRT - -
- PAW-A2W-TSSO - -
6 a b
7 8
1
9
2-2
A
b
2-1
3
a
5
4 c
0
g
f
e
„A" RÉSZLET
0 Túlterhelés-védelem (2 darab) Csatlakozó neve
a Nyomáscsökkentő szelep a Vízbemenet
b Légtelenítő szelep b
Vízkivezetés
c Mágneses vízszűrőkészlet
d Dugasz (2 darab)
e Hüvely (7 darab)
f Szekrény elülső lemeze
g Fedél (2 darab)
MAGYAR
ACXF60-38370-AA
29/34
A NYOMTATÁS MALAJZIÁBAN KÉSZÜLT
