Operating Instructions
(Mono bloc)
Air-to-Water Heatpump

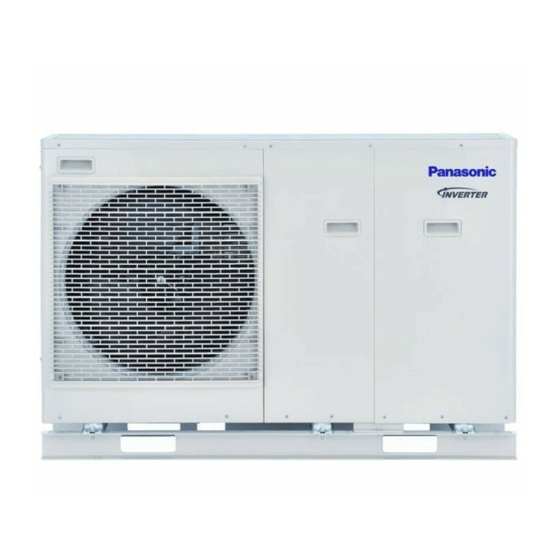

Model No.
Mono bloc Unit
WH-MDC05F3E5
Operating Instructions
(Mono bloc) Air-to-Water Heatpump
Installation Instructions attached.
Mode d'emploi
Pompe à chaleur air-eau (Mono bloc)
Consignes d'installation jointes.
Instrucciones de funcionamiento
Bomba de calor de aire a agua (Mono bloc)
Instrucciones de instalación adjuntas.
Bedienungsanleitung
(Kompaktgerät) Luft/Wasser-Wärmepumpe
Installationsanleitung liegt bei.
Istruzioni operative
Pompa di calore Aria-acqua (Mono bloc)
Istruzioni per l'installazione allegate.
Gebruiksaanwijzing
(Mono bloc) Air-to-Water Warmtepomp
De instructies voor installatie zijn bijgevoegd.
Instruções de funcionamento
Bomba de Calor Ar-Água (Mono bloco)
Instruções de instalação anexadas.
2-15
16-29
30-43
44-57
58-71
72-85
86-99
F569400

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic WH-MDC05F3E5

  • Seite 1 Installation Instructions attached. Mode d’emploi 16-29 Pompe à chaleur air-eau (Mono bloc) Consignes d’installation jointes. Model No. Mono bloc Unit WH-MDC05F3E5 Instrucciones de funcionamiento 30-43 Bomba de calor de aire a agua (Mono bloc) Instrucciones de instalación adjuntas. Bedienungsanleitung 44-57 (Kompaktgerät) Luft/Wasser-Wärmepumpe...
  • Seite 44: Systemübersicht

    Betrieb mit einem Panasonic-Warmwasserspeicher. Falls das Störungssuche ………………………………55-56 System nicht zusammen mit einem Panasonic-Warmwasserspeicher genutzt wird, kann Panasonic weder für den normalen Betrieb noch für Informationen ………………………………… 57 die Zuverlässigkeit des Systems Gewähr leisten. • Diese Bedienungsanleitung beschreibt, wie das System unter Verwendung des Kompaktgeräts zu bedienen ist.
  • Seite 45: Sicherheitshinweise

    Sicherheitshinweise Um Personen- oder Sachschäden zu VORSICHT vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise Kompaktgerät untergliedern sich entsprechend ihrer Dieses Gerät kann von Kindern Wichtigkeit wie folgt: ab einem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder Nichtbeachtung mentalen Fähigkeiten oder mangelnder...
  • Seite 46: Stromversorgung

    Sicherheitshinweise Fassen Sie nicht in Bei Beschädigung des Netzkabels das Kompaktgerät und muss das Kabel durch den stecken Sie auch keine Hersteller, seinen Kundendienst Gegenstände hinein. oder eine entsprechend Drehende Teile könnten qualifizierte Person ausgewechselt sonst zu Verletzungen werden, um eine Gefährdung für führen.
  • Seite 47: Fernbedienung

    Die scharfkantigen Tragen Sie während der Inspektion Aluminiumlamellen dürfen und Wartung Handschuhe. nicht berührt werden. da Dieses Gerät muss geerdet sein, dies Verletzungen zur um Stromschläge oder Brände Folge haben kann. zu vermeiden. Entnehmen Sie während der Um Stromschläge zu vermeiden, Entkeimung kein Warmwasser, da dies ist die Stromzufuhr des zu Verbrühungen und zur Überhitzung...
  • Seite 48: Justieren Der Anfangseinstellungen

    Justieren der Anfangseinstellungen Händler Wählen Sie die Menüs entsprechend dem im Haushalt verfügbaren System aus und bestimmen Sie die Einstellungen diesem gemäß. Es wird empfohlen, alle Änderungen von Einstellungen von einem Fachhändler oder vom Kundendienst vornehmen zu lassen. Betriebs-LED Anzeige •...
  • Seite 49: Vorbereitung Der Fernbedienung

    Schritte/Einstellungen, die nur von einem Fachhändler bzw. vom Kundendienst durchgeführt werden dürfen. Händler Schritte/Einstellungen, die von einem Fachhändler bzw. vom Kundendienst oder vom Anwender durchgeführt werden können. Anwender Warmwasser-Zusatzheizung Aktivierung bzw. Deaktivierung der Zusatzheizung des Warmwasserspeichers. YES (ja) (nein) Hinweis: Wenn NO ausgewählt wird, wird das Menü 11 übersprungen. Einschaltverzögerung der Warmwasser-Zusatzheizung 20 Minuten –...
  • Seite 50: Bedienung

    Bedienung Anwender Das System wird durch einen externen Schalter ausgeschaltet. Ein- bzw. Ausschalten des Systems Drücken Sie Wenn das System eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt. Anwender Wahl der Betriebsart Drücken Sie , um die Betriebsart auszuwählen.
  • Seite 51: Einstellen Der Systemtemperatur

    Schritte/Einstellungen, die nur von einem Fachhändler bzw. vom Kundendienst durchgeführt werden dürfen. Händler Schritte/Einstellungen, die von einem Fachhändler bzw. vom Kundendienst oder vom Anwender durchgeführt werden können. Anwender Händler Anzeige Einstellen der Temperatur Einstellen der Systemtemperatur Das System steuert die Temperatur für die einzelnen Menüs auf der Grundlage der Außentemperatur.
  • Seite 52: Wassertemperatur-Sollwertverschiebung

    Bedienung Anwender Wassertemperatur-Sollwertverschiebung Gewünschte Temperatureinstellung Hierdurch wird der Sollwert für die Wasseraustrittstemperatur auf einfache Art und Weise verschoben, falls die Einstellung unerwünscht ist. 1 Drücken Sie , um den Modus für die Wassertemperatur- Sollwertverschiebung aufzurufen. 2 Drücken Sie , um die Einstellung zu ändern. 3 Drücken Sie bzw.
  • Seite 53: Einstellen Des Wochentimers

    Schritte/Einstellungen, die nur von einem Fachhändler bzw. vom Kundendienst durchgeführt werden dürfen. Händler Schritte/Einstellungen, die von einem Fachhändler bzw. vom Kundendienst oder vom Anwender durchgeführt werden können. Anwender Anwender Einstellen des Wochentimers Erhöhte Energieersparnis durch die Möglichkeit, an jedem beliebigen Tag bis zu 6 Programme einzustellen. Leuchtet auf, wenn Timerbetrieb gewählt wurde Zeigt das nächste Timerbetriebsprogramm an...
  • Seite 54: Wartung

    Bedienung Einstellen des Wochentimers ■ Hinweis: • Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden. • Wenn das System mit dem Einschalt-Timer eingeschaltet wird, wird es die Wassertemperatur gemäß der zuvor eingestellten Temperatur regulieren. •...
  • Seite 55: Störungssuche

    Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Ursache Wasserströmungsgeräusche während • Durch das Gerät strömt Kältemittel. des Betriebs. Nach dem Neustart verzögert sich der • Hierbei handelt es sich um einen Schutzmechanismus für den Verdichter. Betrieb um einige Minuten.
  • Seite 56 Störungssuche Die Betriebs-LED blinkt, und auf dem Display wird ein Fehlerhafter Betrieb oder Diagnoseanzeige Fehlercode angezeigt. Schutzfunktion aktiv • Unterbrechen Sie die Stromzufuhr Druckschalter aktiviert und teilen Sie Ihrem Fachhändler den Mangelhafte Verdichterrotation Fehlercode mit. Fehler Außenventilator-Motorsperre • Wenn ein Fehlercode angezeigt wird, wird der Timerbetrieb beendet.
  • Seite 57: Informationen

    Informationen Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß...
