SICK AHM36 IO-Link Basic Betriebsanleitung Seite 6

BETRIEBSANLEITUNG
6 B E T R I E B S A N L E I T U N G | AHS/AHM36 IO-Link Basic
3
1

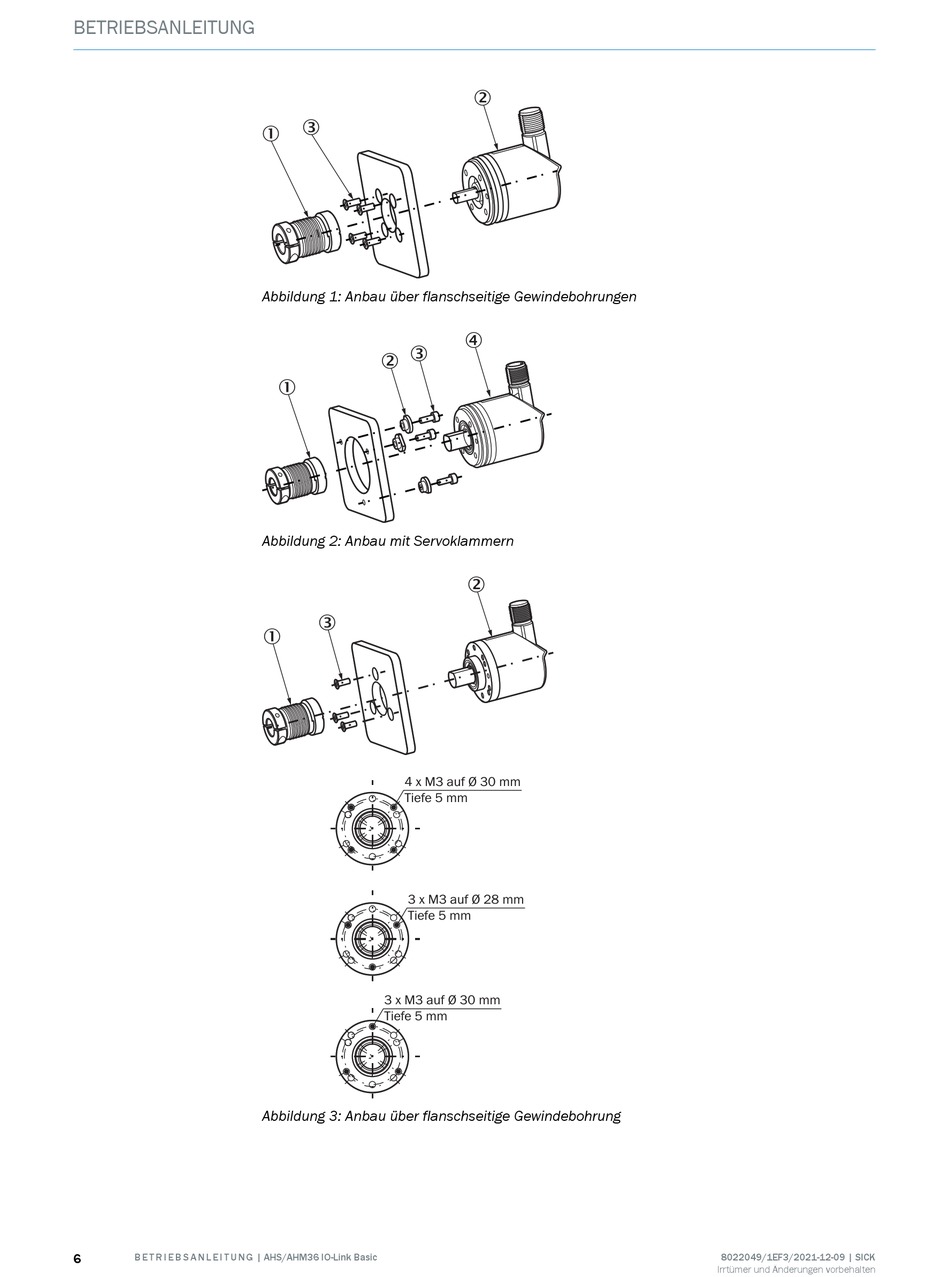

Abbildung 1: Anbau über flanschseitige Gewindebohrungen
3
2
1
Abbildung 2: Anbau mit Servoklammern
3
1
4 x M3 auf Ø 30 mm
Tiefe 5 mm
3 x M3 auf Ø 28 mm
Tiefe 5 mm
3 x M3 auf Ø 30 mm
Tiefe 5 mm
Abbildung 3: Anbau über flanschseitige Gewindebohrung
2
4
2
8022049/1EF3/2021-12-09 | SICK
Irrtümer und Änderungen vorbehalten
