4.

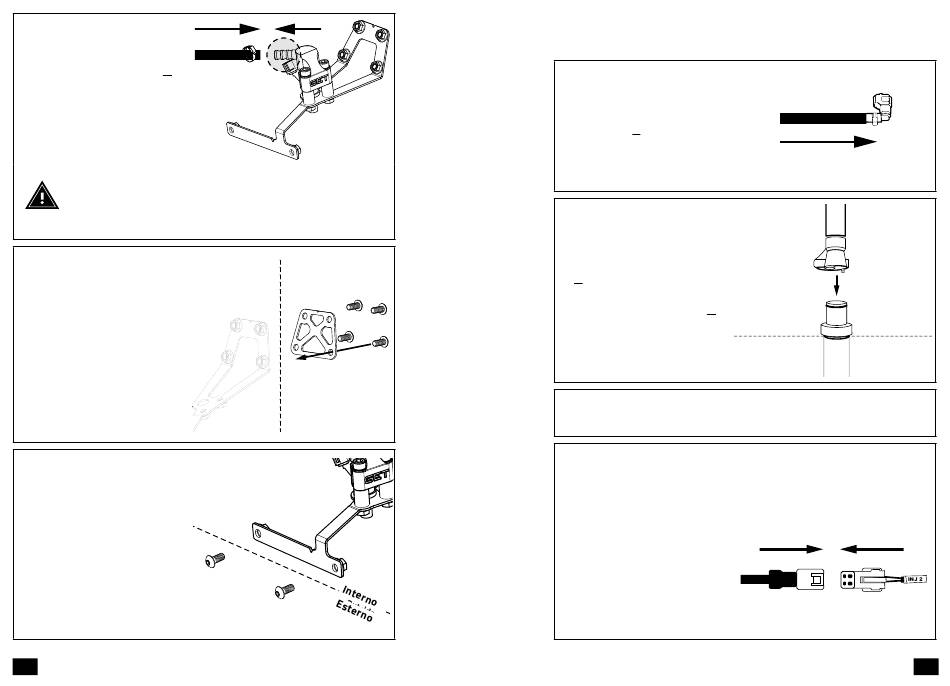

Collegare l'estremità
D
del tubo carburante "D"
al fuel rail del secondo
iniettore e fissarlo con
una fascetta da 15 mm
/ 0,59".
ATTENZIONE:
IL RACCORDO E IL TUBO CARBURANTE DEVONO ESSERE
BEN INSTALLATI PER EVITARE PERDITE DI ARIA.
5.
Utilizzare le viti
fornite per fissare la
staffa di metallo, inclusa
nel kit GET, al di fuori
del collettore e bloccare
la staffa di supporto
secondo iniettore
all'interno del collettore.
6.
Terminare di fissare
la staffa di supporto
secondo iniettore
installando le viti
all'interno dei due
fori precedentemente
fresati (sezione C,
"Collettori", step 3).
gk-inj2-0006
IT 20
Interno Esterno
Inside Outside
INSTALLAZIONE KIT SECONDO INIETTORE
1.
Collegare l'estremità
del tubo "A" all'iniettore
OEM.
2.
Collegare l'estremità
del tubo carburante
"B" al raccordo tubo
carburante installato
sul collettore (sezione D,
"Installazione della staffa
di supporto", step 2).
3.
Re-installare il collettore.
4.
Togliere il tappo
protettivo dal connettore
"INJ 2" della centralina
GET. Collegare questo
connettore al connettore
femmina del cablaggio
del secondo iniettore.
A
To OEM injector All'iniettore OEM
C
GET
Tubo
fuel hose
carburante
GET
Esterno
Outside
D
Interno
Inside
Second
Cablaggio
GET
injector
secondo Centralina
iniettore harness GET ECU
