8.4 Montage
Cyclone
Montage des Sockels
Bevor Sie mit der Montage beginnen, stellen Sie bitte Folgendes sicher:
• Sie haben einen geeigneten Montageort ausgewählt.
• Sie haben die Kabelanschlüsse korrekt identifiziert und die Kabelverlegung gut durchgeplant.
Wichtige:
Bereiten Sie ein geeignetes Hebezeug (z. B. Stahlkabel oder Ketten) vor, um den Sockel an
seine endgültige Montageposition anzuheben, bevor Sie die Montagebolzen festziehen. Das
Hebezeug muss eine geeignete Größe und Festigkeit aufweisen, so dass es mindestens das
Gewicht des Sockels (16 kg) tragen kann, und es muss darüber hinaus in der Lage sein, durch die
20-mm-Ösenöffnungen im Sockel zu passen. Darüber hinaus müssen Sie die Auffangkraft für das
Hebezeug sorgfältig berücksichtigen, falls der Sockel fallen sollte, bevor er an der Montagefläche
befestigt wurde. Befestigen Sie den Antennenbalken vor dem Anheben NICHT auf dem Sockel.
1. Überprüfen Sie den ausgewählten Montageort. Eine saubere, ebene Plattform ist für die Montage
der Sockeleinheit unbedingt erforderlich.
Wichtige:
Nähere Informationen finden Sie unter

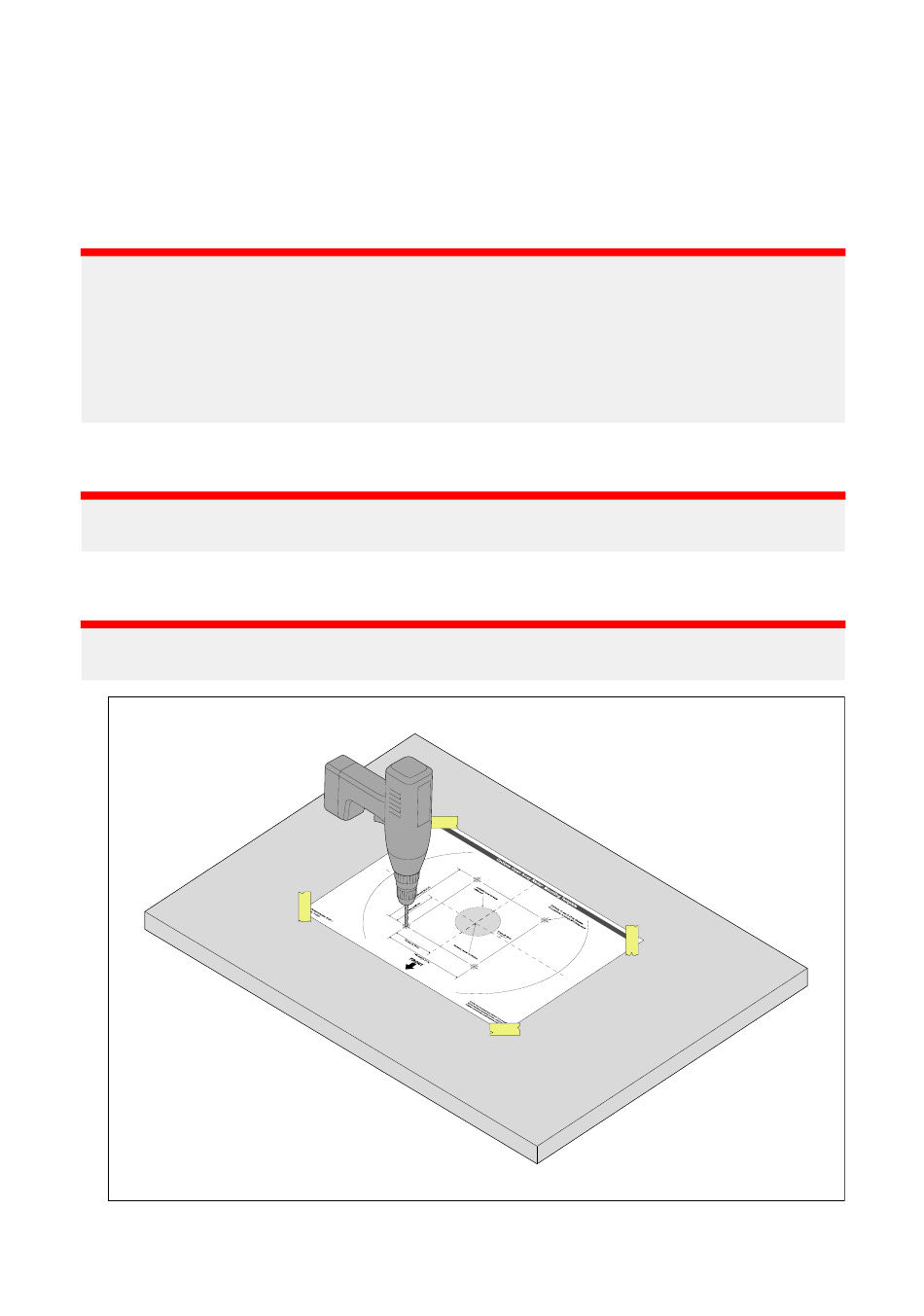

2. Befestigen Sie die Montageschablone aus dem Lieferumfang auf der Plattform mit
selbstklebendem Klebeband.
Wichtige:
Stellen Sie sicher, dass die Montageschablone korrekt ausgerichtet ist.
3. Bohren Sie mit einem 3-mm-Bohrer 4 Löcher gemäß den Vorgaben auf der Montageschablone.
Stellen Sie sicher, dass die Löcher an der richtigen Position gebohrt wurden.
Installation
p.33 — Anforderungen an den Montageort
