• Das Spannungskabel darf NIE getrennt und wieder zusammengefügt werden. Für längere
Kabelwege stehen Kabel verschiedener Längen sowie diverse Verlängerungskabel zur Verfügung
(siehe p.88 — Zubehörteile).
Hinweis: Die maximale Länge für das Radar-Spannungskabel (inkl. aller Verlängerungen)
beträgt 25 m.
• Die Radarantenne muss an die POWER OUT-Terminals des VCM100 angeschlossen werden.
• Die Schirmader des Spannungskabels muss an eines der SCREEN-Terminals des VCM100
angeschlossen werden.

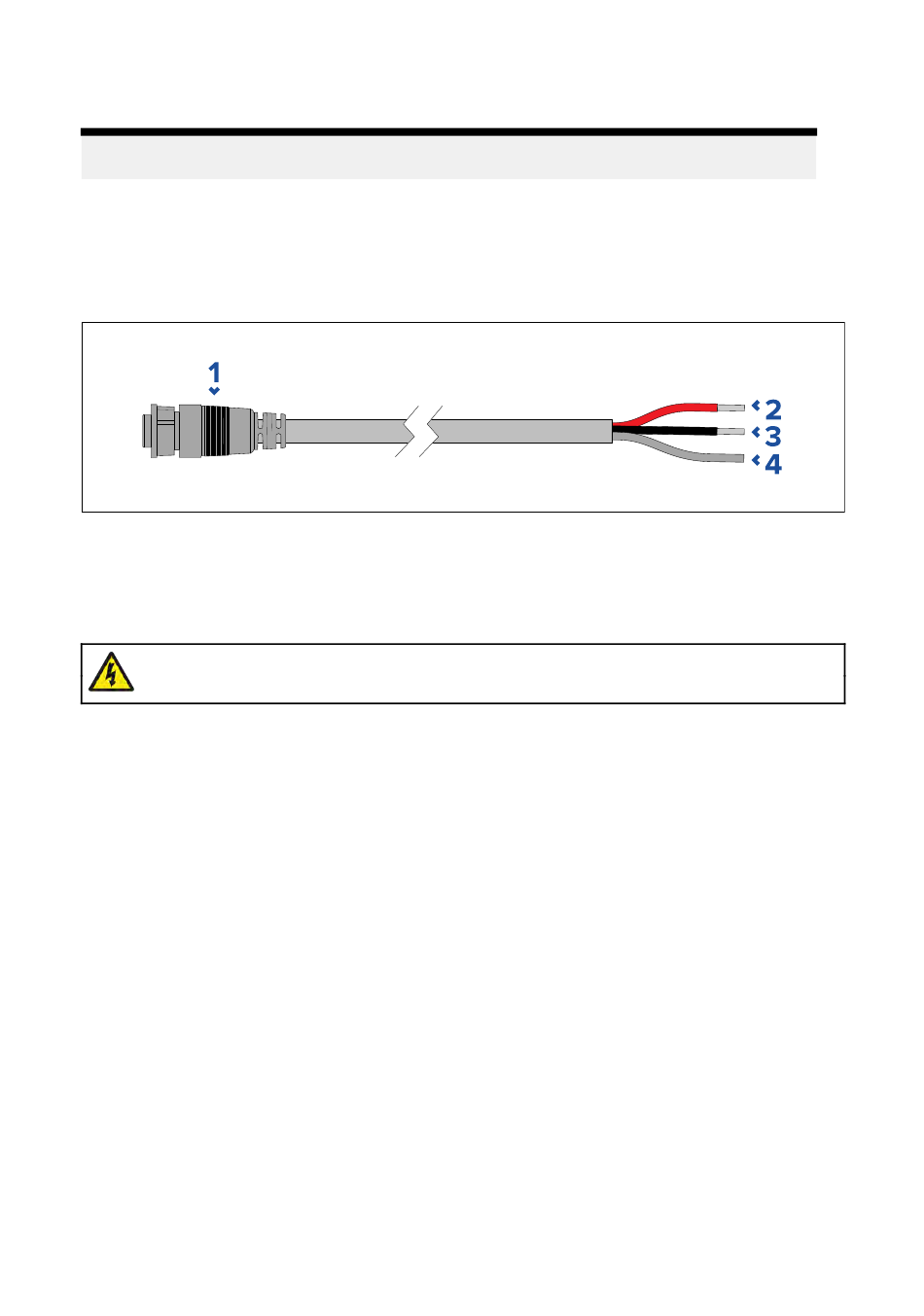

Die folgende Abbildung zeigt die Stromanschlüsse des im Lieferumfang enthaltenen
Spannungskabels.
1. Stromanschluss
2. Rote Ader — wird an das positive POWER OUT-Terminal des VCM100 angeschlossen.
3. Schwarze Ader — wird an das negative POWER OUT-Terminal des VCM100 angeschlossen.
4. Schirmader — wird an eines der SCREEN-Terminals des VCM100 angeschlossen.
Warnung: Positive Erdungssysteme
Schließen Sie das Gerät nie an ein System an, das positive Erdung verwendet.
VCM100-Stromanschlüsse
Strom- und Erdungsanforderungen für den VCM100.
Der VCM100 darf nur auf Schiffen mit einer Bordspannung zwischen 12 und 24 V DC eingesetzt
werden.
• Der VCM100 muss an den Batterie-Isolierschalter oder an die Verteilerplatte des Schiffes
angeschlossen werden.
• Der Batterie-Isolierschalter bzw. die Verteilerplatte des Schiffs muss an den POWER IN-Anschluss
des VCM100 angeschlossen werden.
• Schließen Sie AUF KEINEN FALL weitere Stromschalter an das Kabel an, die Spannung an den
VCM100 geben.
• Alle Stromverbindungen zwischen VCM100 und der Stromquelle müssen mit einer Sicherung
versehen sein.
• Alle Stromverbindungen müssen von hoher Qualität sein, um den Widerstand so gering
wie möglich zu halten und das Risiko von Unfällen durch Kurzschlüsse so weit wie möglich
auszuschalten.
• Die SCREEN-Terminals des VCM100 müssen an das Erdungssystem Ihres Schiffs angeschlossen
werden.
• Schließen Sie NIE die Radarantenne oder den VCM100 an ein positiv geerdetes System an.
Die folgende Abbildung zeigt die Stromanschlüsse des VCM100.
Stromanschlüsse 61
