Kapitel 3: Installation
Entstörmagneten

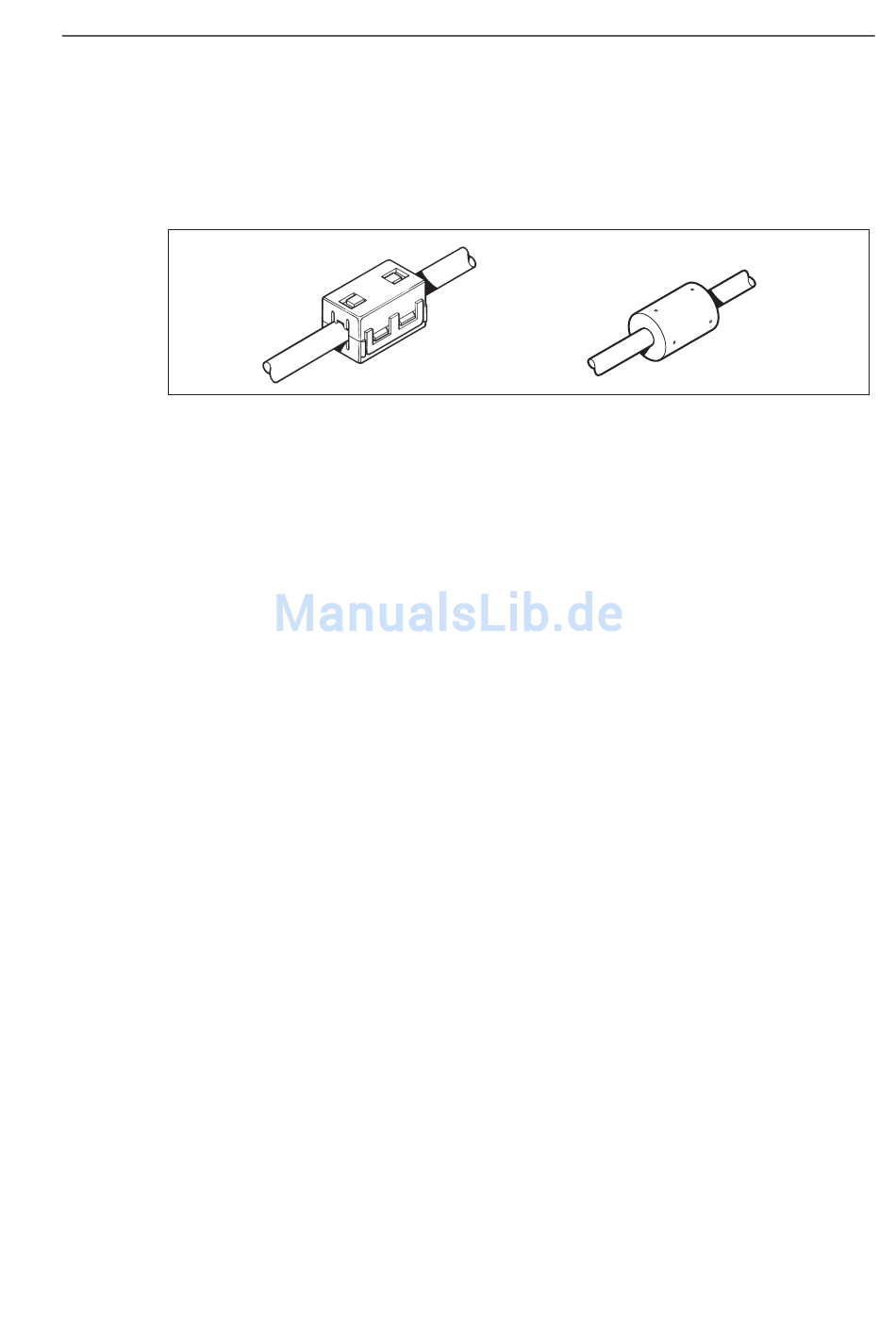

Hier sehen Sie typische Entstörmagneten für Kabel, wie sie an Raymarine-
Geräten vorkommen. Benutzen Sie ausschließlich Entstörmagneten von
Raymarine!
Anschlüsse an andere Geräte
Wenn Sie Ihr Raymarine-Gerät an ein Gerät anschließen müssen, das ein
herstellerfremdes Kabel besitzt, MÜSSEN Sie immer einen Entstörmagneten am
Kabel anbringen, und zwar so nahe wie möglich am Raymarine-Gerät.
3.2 Installationsverfahren
Da es nicht möglich ist, alle Installationsarten im Details zu beschreiben, haben
wir uns auf die gängigsten Installationsverfahren beschränkt (Installation Ihres
ST60+ Wind-Instrumentes und der zugehörigen Windfahne bzw. Rotavecta-
Masteinheit).
ACHTUNG: Struktur des Schiffsrumpfs beachten!
Wenn Sie Löcher in den Rumpf bohren müssen, beachten Sie
dabei, dass dies nicht an kritischen Stellen des Rumpfes
geschieht und somit ein Sicherheitsrisiko entstehen kann.
Auspacken
Packen Sie Ihr ST60+ Instrument aus und überprüfen Sie den Inhalt gemäß dem
Lieferumfang, der im Vorwort aufgeführt ist.
Jedes ST60+ Instrument wird mit einem Standard-Einbaurahmen für Pultaufbau-
Montage geliefert. Optionale Montage-Kits sind erhältlich für Pulteinbau und für
Bügelmontage. Wenn Sie die Pulteinbau-Option bestellt haben, befinden sich
zusätzlich der Pulteinbaurahmen und 4 Schrauben im Lieferumfang.
Montage des Instrumentes
Ihr ST60+ Wind-Instrument bzw. ST60+ Windlupe kann auf 3 Arten installiert
werden:
• Pultaufbau: Der Überstand beträgt ca. 2,4 cm.
15
D3548-6
