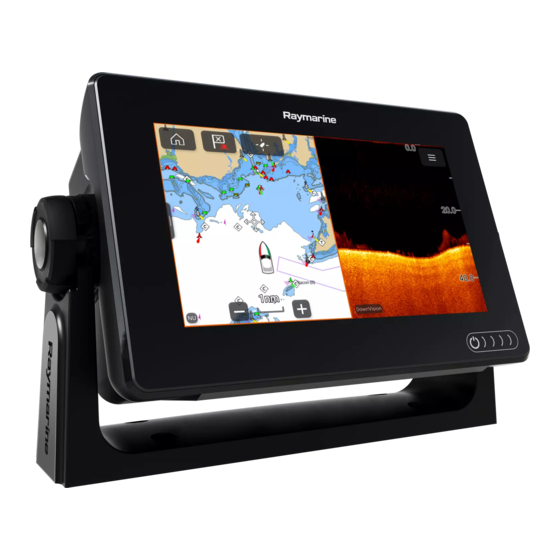

Raymarine Axiom 7 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Raymarine Anleitungen
  4. Bootsausrüstung
  5. Axiom 7
  6. Bedienungsanleitung

Raymarine Axiom 7 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Axiom 7:
Inhaltsverzeichnis

Werbung

Quicklinks

Installations- und Bedienungsanleitung
Deutsch (de-DE)
Date:
04-2017
Dokument:
81372-1
