18
Montage des Instruments
Ihr ST60+ Log Instrument kann auf 3 Arten installiert werden:
• Pultaufbau: Der Überstand beträgt ca. 2,4 cm.
• Pulteinbau: Der Überstand beträgt nur ca. 0,6 cm.
• Bügelmontage.
Das ST60+ Instrument kann auch hinter einem Paneel montiert werden; dann
sind lediglich die Anzeige und die Tasten sichtbar.
Pultaufbau-Montage

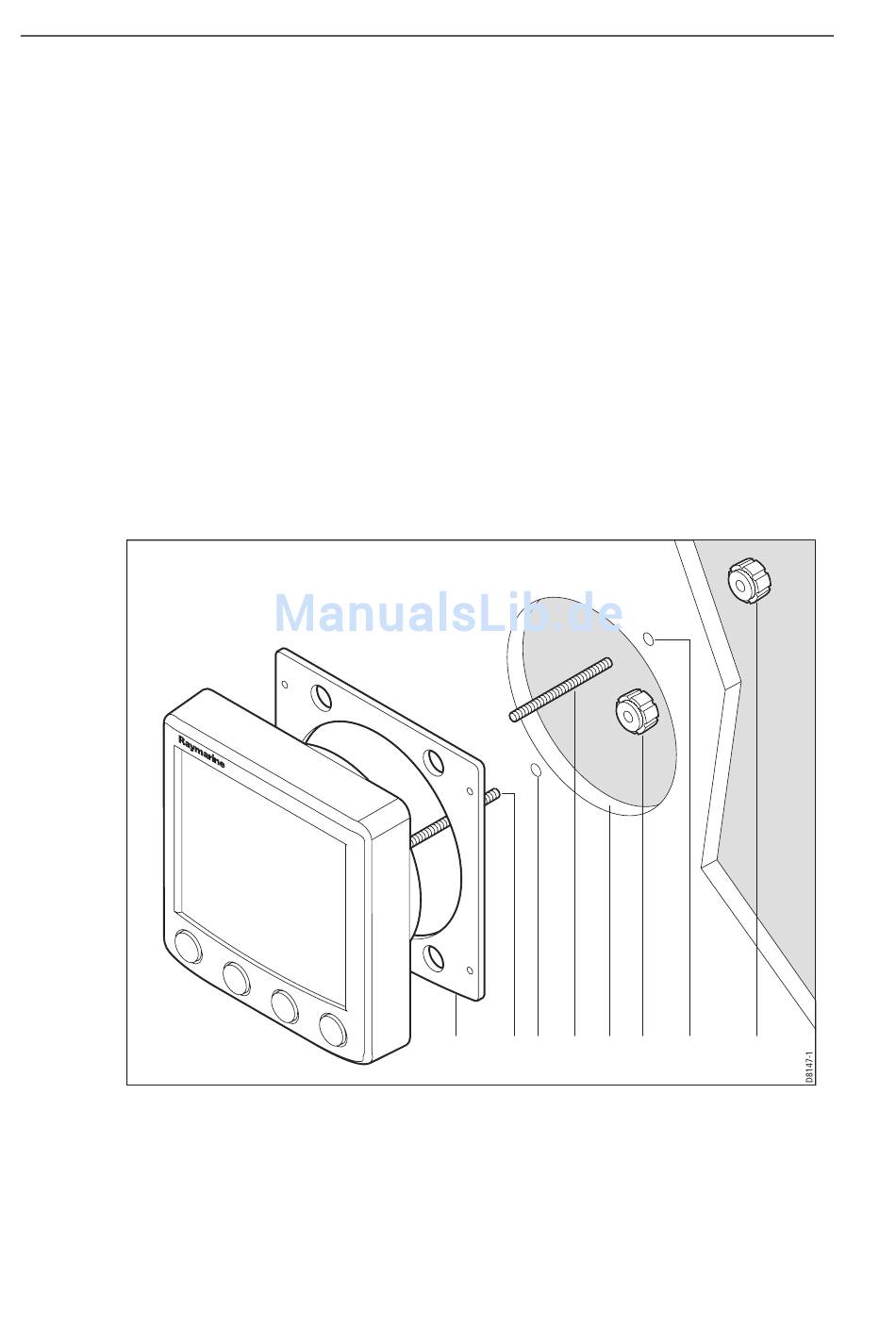

Für die Pultaufbau-Montage beziehen Sie sich auf die nachfolgende Abbildung:
1. Stellen Sie sicher, dass
• ... der gewählte Montageort sauber, eben und nicht rau ist,
• ... hinter dem Montageort genügend Platz ist, um das Instrument und die
Pultaufbau-Montage
2. Legen Sie die Montageschablone für Pultaufbau (am Ende des englischen
Original-Handbuchs) auf den Montageort und markieren Sie die Mittelpunkte
für die Bolzen (1) und die Öffnung (3), die das rückwärtige Instrumentege-
häuse aufnimmt.
3. Bohren Sie zwei 5-mm-Löcher für die Bolzen (2).
Stecker von rückwärtig bequem zu erreichen.
4
1 2
1
3
ST60+ Log
5
2
5
