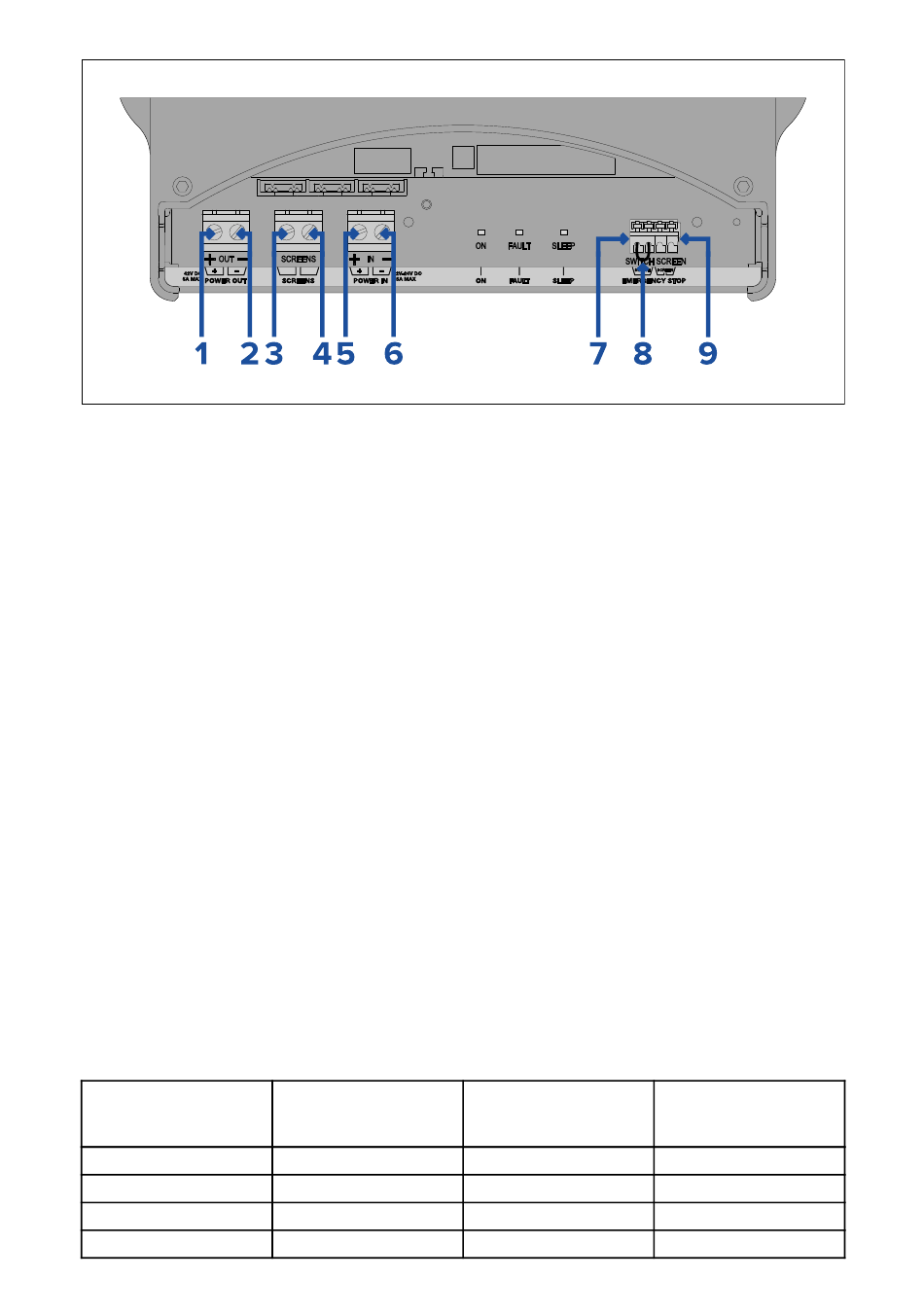

1.
POWER OUT (positiv) – für den Anschluss an die ROTE Ader des Radar-Spannungskabels.
2. POWER OUT (negativ) – für den Anschluss an die SCHWARZE Ader des Radar-Spannungskabels.
3. SCREEN – für den Anschluss an die Schirmader des Radar-Spannungskabels.
4. SCREEN – für den Anschluss an das Erdungssystem Ihres Schiffs.
5. POWER IN (positiv) – für den Anschluss an die positive Ader der Schalttafel bzw. des
Batterie-Hauptschalters.
6. POWER IN (negativ) – für den Anschluss an den Minuspol der Batterie.
7.
EMERGENCY STOP (Schalter) – wenn Sie den optionalen Notfallschalter an Ihrem VCM100
haben, entfernen Sie die Kabelverbindung von den EMERGENCY STOP-Polen des VCM100 und
schließen Sie die Ader für den EMERGENCY STOP-Schalter an den Pol EMERGENCY STOP
SWITCH Ihres VCM100 an.
8. EMERGENCY STOP-Überbrückung – entfernen Sie diese nur, wenn Sie den optionalen
Notfallschalter installieren.
9. EMERGENCY STOP (Schirm) – wenn Sie den optionalen Notfallschalter an Ihrem VCM100
haben, entfernen Sie die Kabelverbindung von den EMERGENCY STOP-Polen des VCM100
und schließen Sie den SCREEN-Ader (Schirmader) des Notfallschalters an den EMERGENCY
STOP SCREEN-Pol des VCM100 an.
VCM100 Strom-Verlängerungskabel
Das Stromkabel zwischen dem VCM100 und der Verteilerplatte des Schiffes oder dem
Batterie-Isolierschalter kann verlängert werden.
Wenn Sie das Stromkabel verlängern müssen, arbeiten Sie mit einer spritzwassergeschützten
Verbindungsbox. Die Verbindungsbox sollte eine Klemmleiste für Stromanschlüsse haben. Die
Klemmleiste sollte einen Nennwert von mindestens 30 Amp für die Stromader haben. Beide
Stromadern und die Schirmader müssen angeschlossen werden. Dabei ist es wichtig, dass diese
Verbindung einen möglichst geringen Widerstand aufweist, da sie einer beträchtlichen Stromstärke
ausgesetzt ist.
Die folgende Tabelle zeigt die empfohlenen Stromkabellängen und Kabeldurchmesser. Die Werte
beziehen sich auf die maximale Stromkabellänge von der Batterie bzw. der Verteilerplatte zum
VCM100. Wenn diese Maximalwerte überschritten werden, kann es zu unzuverlässigem Betrieb
kommen.
AWG (American Wire
Gauge)
7
8
10
11
62
mm
2
10,55
8,36
5,26
4,17
Maximale Länge bei 12
V DC Bordspannung
15 m (49,2 Fuß)
10 m (32,8 Fuß)
8 m (26,2 Fuß)
6 m
Maximale Länge
bei 24 V DC
Bordspannung
55 m
40 m (131,2 Fuß)
32 m (104,9 Fuß)
24 m
