Anschluss über RayNet-Switch
Hinweis:
Einige Stromanschlüsse wurden in dieser Abbildung ausgelassen. Der Netzwerk-Switch und das
Multifunktionsdisplay benötigen je eine eigene Stromversorgung.
Wichtige:
Sicherungen (nicht im Lieferumfang enthalten) sind erforderlich, um den Stromkreis des
Cyclone-Radargeräts zu schützen. Eine Zusammenfassung der Sicherungsnennwerte finden Sie
unter:
p.63 — Schutzschalter und Sicherungswerte

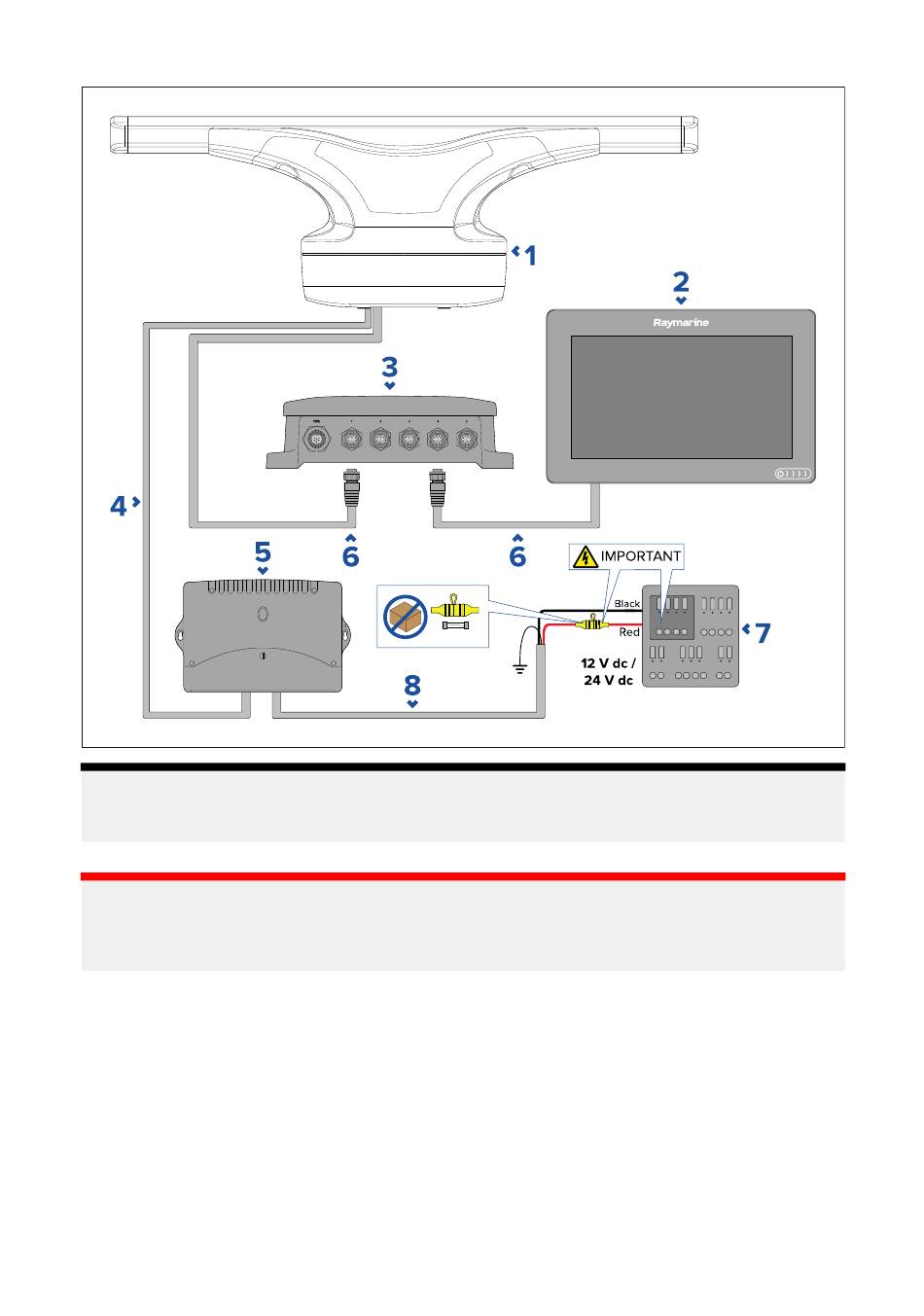

1.
Cyclone-Schlitzstrahler
2. MFD
3. RayNet-Netzwerk-Switch
4. Cyclone-Spannungskabel
5. VCM100-Spannungswandler
6. RayNet-Radar-Datenkabel
7.
12V/24V-Gleichstromversorgung (Schalttafel oder Batterie)
8. VCM100-Spannungskabel
Systemverbindungen
57
