Produktbeschreibung

Anwendung

Die Vakuumpumpe ist
−
zum Absaugen
von
−
trockenen, nicht aggressiven und nicht giftigen Gasgemischen
und/oder Staub-/Luftgemischen gemäß der Kennzeichnung auf
dem Typenschild der Vakuumpumpe (Erläuterungen siehe
unten)
bestimmt.
Die Förderung von Medien mit einer niedrigen oder höheren Dichte als
Luft führt zu einer höheren thermischen und/oder mechanischen
Belastung der Vakuumpumpe und des Antriebs und ist nur nach
vorheriger Abstimmung mit Busch zulässig.
Max. zulässige Temperatur des angesaugten Gases: 40 ° C
Die Einstufung auf der Vakuumpumpe ist wie folgt zu lesen (die
Interpretationen von Gerätekategorie und Zone sind nur Information; im
Wortlaut verbindlich sind die maßgeblichen Gesetze, Richtlinien und
Normen; Temperaturklassen und Explosionsgruppen gemäß E. Brandes,
W. Möller „Sicherheitstechnische Kenngrößen, Band 1: Brennbare
Flüssigkeiten und Gase", ISBN 3-89701-745-8 (oder vergleichbare
Quelle)):
Inside 3D Ex h IIIC 125°C Dc X
II
Outside No ATEX Zone
Gerätegruppe II, für Nicht-Bergbau-Anwendungen, im zu fördernden Gas
bei Normalbetrieb explosionsfähige Atmosphäre in Form einer Wolke aus
in der Luft enthaltenem brennbaren Staub normalerweise nicht oder aber
nur kurzzeitig (Gerätekategorie 3, für Zone 22); höchstzulässige
Oberflächentemperatur für das Staub-/Luftgemisch im zu fördernden Gas
größer gleich 125 ° C (gem. DIN EN 50281-2-1:2000 bzw. ISO/IEC
80079-20-2:2016).

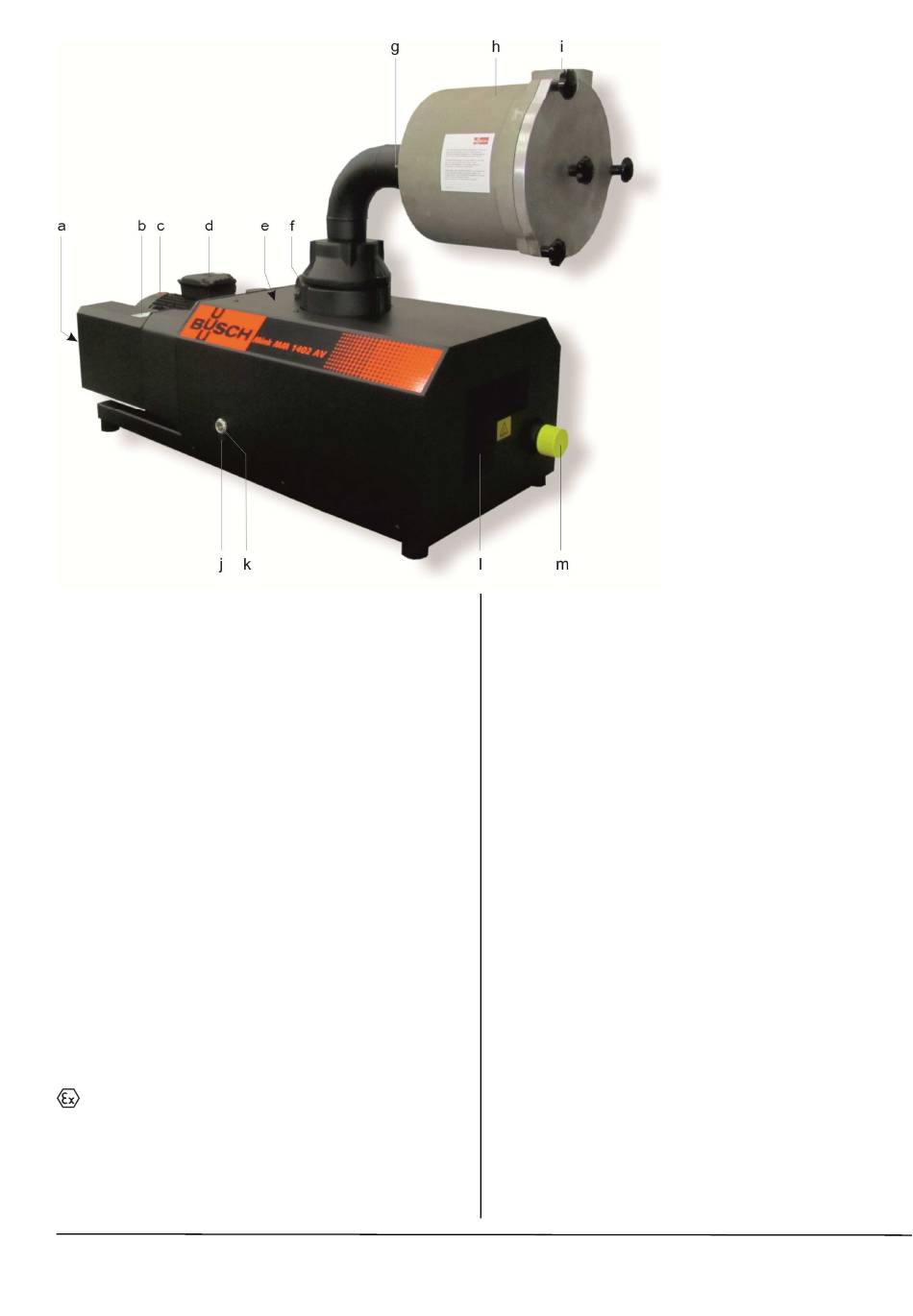

MM 1402, 1502 AV ATEX Kat. 3(i) D
0870170077
a
b
c
d
e
f
g
h
i
j
k
l
m Gasauslass
Nicht für explosionsfähige Atmosphären in der Umgebung. Die
Verwendung des mitgelieferten Ansaugluftfilters (h) mit
Potenzialausgleich (g) einschließlich der zugehörigen Filterpatrone
mit Potenzialausgleich ist erforderlich.
Die Zulassung für den Einsatz in explosionsgefährdeten
Bereichen gilt für die Vakuumpumpe zusammen mit dem
mitgelieferten Ansaugluftfilter (h). Die Zulassung verliert ihre
Gültigkeit bei einer Veränderung des Systems sowie bei
Nichteinhaltung der erforderlichen Wartungsmaßnahmen.
Wartungsarbeiten dürfen nur von fachspezifisch geschultem
Personal durchgeführt werden.
Max. zulässige Anzahl von Starts pro Stunde: 12
Vakuumpumpen MM 1402, 1502 AV ATEX sind thermisch
dauerbetriebsfest bis zu einem minimalen Ansaugdruck von
200 hPa abs. (200 mbar abs.). Durch Prozessführung und/oder
durch Vakuumbegrenzungsventile ist sicher zu stellen, dass der
niedrigste zulässige Ansaugdruck nicht unterschritten wird.

Funktionsprinzip

Die Vakuumpumpe arbeitet nach dem Klauenprinzip.
Die Bauteile sind so bemessen, dass einerseits zu keinem Zeitpunkt
eine Berührung zwischen den beiden Klauen oder zwischen einer
Klaue und dem Zylinder stattfindet, andererseits die Spalte zwischen
den beiden Klauen und zwischen Klauen und Zylinder eng genug
sind, dass die Überströmverluste zwischen den Kammern gering
bleiben.
Um das Ansaugen von Festkörpern zu vermeiden, ist die
Vakuumpumpe mit einem Sieb ausgestattet.
Um ein Rückwärtsdrehen der Vakuumpumpe nach dem Abschalten
zu vermeiden, ist die Vakuumpumpe mit einem Rückschlagventil
versehen.
Die Vakuumpumpe verdichtet das angesaugte Gas absolut ölfrei.
Ein Schmieren des Pumpenraums ist weder nötig noch zulässig.
Kühlluftauslass
Typenschild, Vakuumpumpe
Drehrichtungspfeil
Klemmenkasten
Öleinfüllschraube (=Ent-
lüftungsventil, unter Deckel)
Ringschraube
Erdungsanschluss
Ansaugluftfilter
Sauganschluss
Ölablassschraube
Ölschauglas
Kühllufteinlass
