Elektrische Installation
4.1

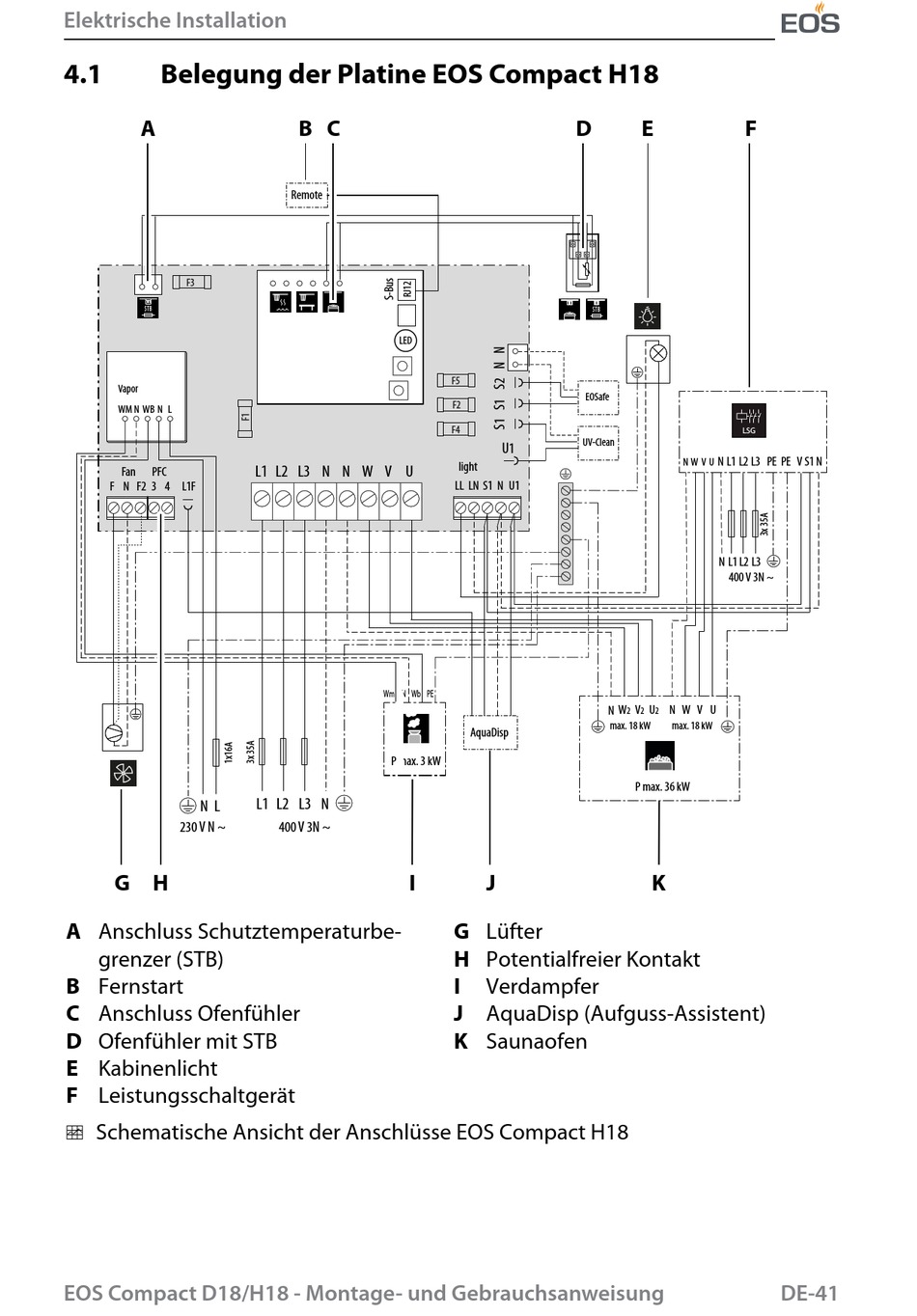

Belegung der Platine EOS Compact H18
A
F3
STB
Vapor
WM N
WB
N L
Fan
PFC
F N F2
3
4
L1F
N L
230 V N ~
G
H
A Anschluss Schutztemperaturbe-
grenzer (STB)
B Fernstart
C Anschluss Ofenfühler
D Ofenfühler mit STB
E Kabinenlicht
F Leistungsschaltgerät
Schematische Ansicht der Anschlüsse EOS Compact H18
EOS Compact D18/H18 - Montage- und Gebrauchsanweisung
B
C
Remote
LED
L1 L2 L3 N
N
W V U
Wm N
Wb PE
P max. 3 kW
L1 L2 L3 N
400 V 3N ~
I
D
STB
F5
EOSafe
F2
F4
UV-Clean
U1
light
LL LN
S1
N
U1
W
N
max. 18 kW
AquaDisp
J
G Lüfter
H Potentialfreier Kontakt
I
Verdampfer
J AquaDisp (Aufguss-Assistent)
K Saunaofen
E
F
LSG
N
L1 L2 L3 PE PE
V
N
W V U
N
L1
L2
L3
400 V 3N ~
V
U
N
W V U
2
2
2
max. 18 kW
P max. 36 kW
K
DE-41
S1
N
