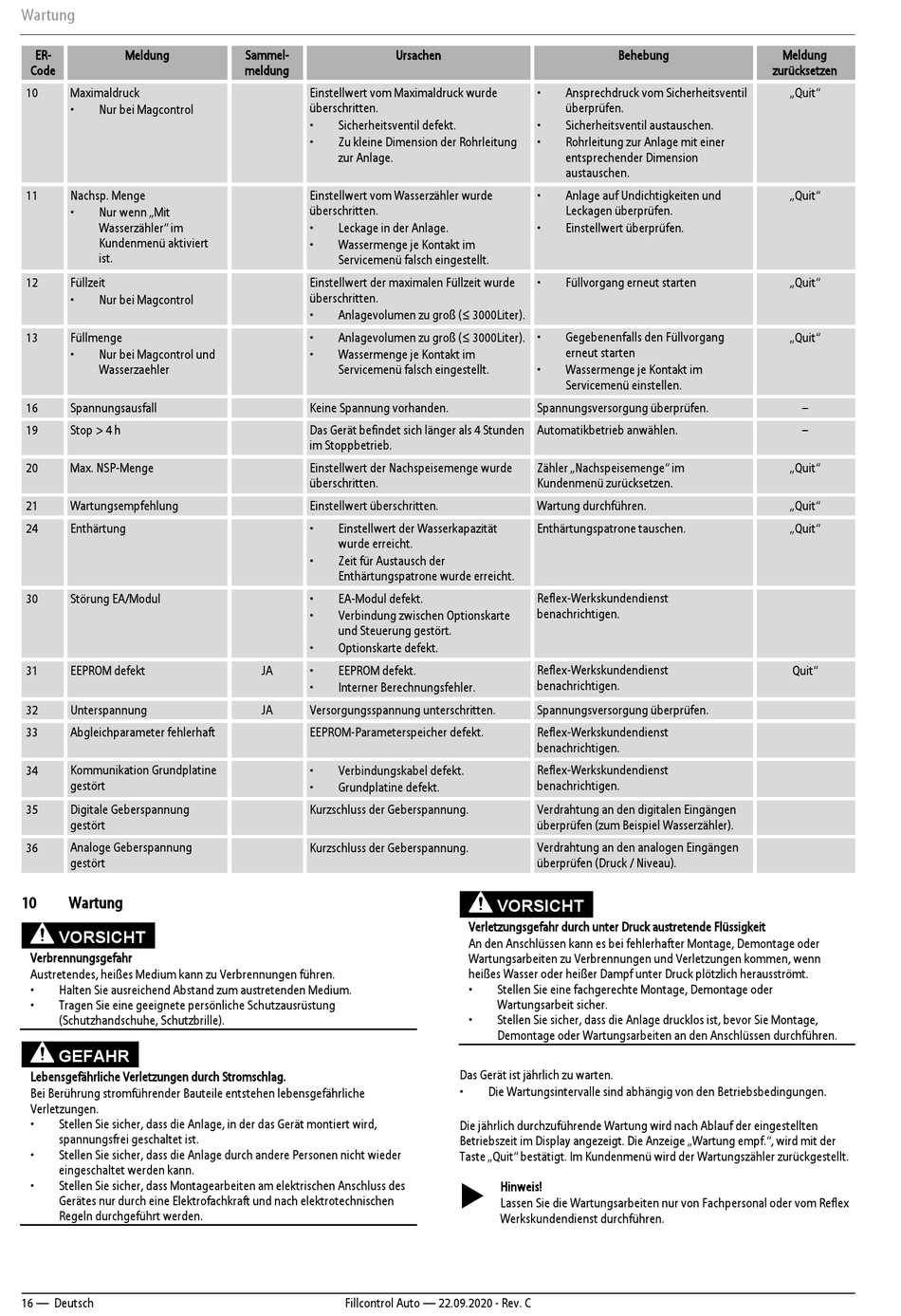

Wartung
ER-
Meldung
Code
10
Maximaldruck
•
Nur bei Magcontrol
11
Nachsp. Menge
•
Nur wenn „Mit
Wasserzähler" im
Kundenmenü aktiviert
ist.
12
Füllzeit
•
Nur bei Magcontrol
13
Füllmenge
•
Nur bei Magcontrol und
Wasserzaehler
16
Spannungsausfall
19
Stop > 4 h
20
Max. NSP-Menge
21
Wartungsempfehlung
24
Enthärtung
30
Störung EA/Modul
31
EEPROM defekt
32
Unterspannung
33
Abgleichparameter fehlerhaft
34
Kommunikation Grundplatine
gestört
35
Digitale Geberspannung
gestört
36
Analoge Geberspannung
gestört
10
Wartung
VORSICHT
Verbrennungsgefahr
Austretendes, heißes Medium kann zu Verbrennungen führen.
•
Halten Sie ausreichend Abstand zum austretenden Medium.
•
Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
16 — Deutsch
Sammel-
Ursachen
meldung
Einstellwert vom Maximaldruck wurde
überschritten.
•
Sicherheitsventil defekt.
•
Zu kleine Dimension der Rohrleitung
zur Anlage.
Einstellwert vom Wasserzähler wurde
überschritten.
•
Leckage in der Anlage.
•
Wassermenge je Kontakt im
Servicemenü falsch eingestellt.
Einstellwert der maximalen Füllzeit wurde
überschritten.
•
Anlagevolumen zu groß (≤ 3000Liter).
•
Anlagevolumen zu groß (≤ 3000Liter).
•
Wassermenge je Kontakt im
Servicemenü falsch eingestellt.
Keine Spannung vorhanden.
Das Gerät befindet sich länger als 4 Stunden
im Stoppbetrieb.
Einstellwert der Nachspeisemenge wurde
überschritten.
Einstellwert überschritten.
•
Einstellwert der Wasserkapazität
wurde erreicht.
•
Zeit für Austausch der
Enthärtungspatrone wurde erreicht.
•
EA-Modul defekt.
•
Verbindung zwischen Optionskarte
und Steuerung gestört.
•
Optionskarte defekt.
JA
•
EEPROM defekt.
•
Interner Berechnungsfehler.
JA
Versorgungsspannung unterschritten.
EEPROM-Parameterspeicher defekt.
•
Verbindungskabel defekt.
•
Grundplatine defekt.
Kurzschluss der Geberspannung.
Kurzschluss der Geberspannung.
Fillcontrol Auto — 22.09.2020 - Rev. C
Behebung
•
Ansprechdruck vom Sicherheitsventil
überprüfen.
•
Sicherheitsventil austauschen.
•
Rohrleitung zur Anlage mit einer
entsprechender Dimension
austauschen.
•
Anlage auf Undichtigkeiten und
Leckagen überprüfen.
•
Einstellwert überprüfen.
•
Füllvorgang erneut starten
•
Gegebenenfalls den Füllvorgang
erneut starten
•
Wassermenge je Kontakt im
Servicemenü einstellen.
Spannungsversorgung überprüfen.
Automatikbetrieb anwählen.
Zähler „Nachspeisemenge" im
Kundenmenü zurücksetzen.
Wartung durchführen.
Enthärtungspatrone tauschen.
Reflex-Werkskundendienst
benachrichtigen.
Reflex-Werkskundendienst
benachrichtigen.
Spannungsversorgung überprüfen.
Reflex-Werkskundendienst
benachrichtigen.
Reflex-Werkskundendienst
benachrichtigen.
Verdrahtung an den digitalen Eingängen
überprüfen (zum Beispiel Wasserzähler).
Verdrahtung an den analogen Eingängen
überprüfen (Druck / Niveau).
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
Das Gerät ist jährlich zu warten.
•
Die Wartungsintervalle sind abhängig von den Betriebsbedingungen.
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten
Betriebszeit im Display angezeigt. Die Anzeige „Wartung empf.", wird mit der
Taste „Quit" bestätigt. Im Kundenmenü wird der Wartungszähler zurückgestellt.
Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex
Werkskundendienst durchführen.
Meldung
zurücksetzen
„Quit"
„Quit"
„Quit"
„Quit"
–
–
„Quit"
„Quit"
„Quit"
Quit"
