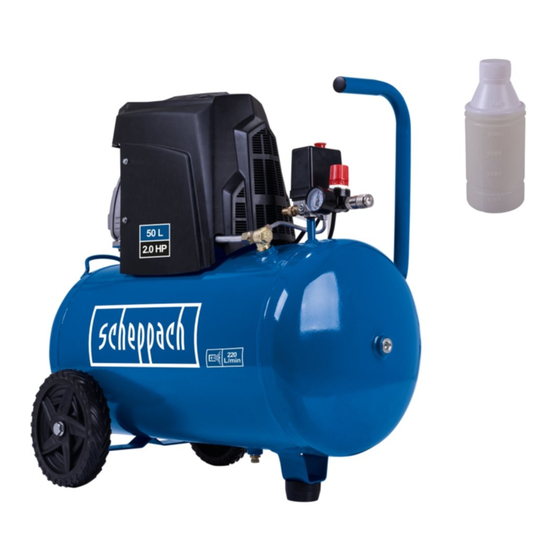

Kompressor
Originalbetriebsanleitung
Compressor
Translation of original instruction manual
Compresseur
Traduction des instructions d'origine
Compressore
La traduzione dal manuale di istruzioni originale
Compressor
Vertaling van de originele gebruikshandleiding
Compresor
Traducción del manual de instrucciones original
Compressor
Tradução do manual de operação original
6
21
34
48
61
74
88
