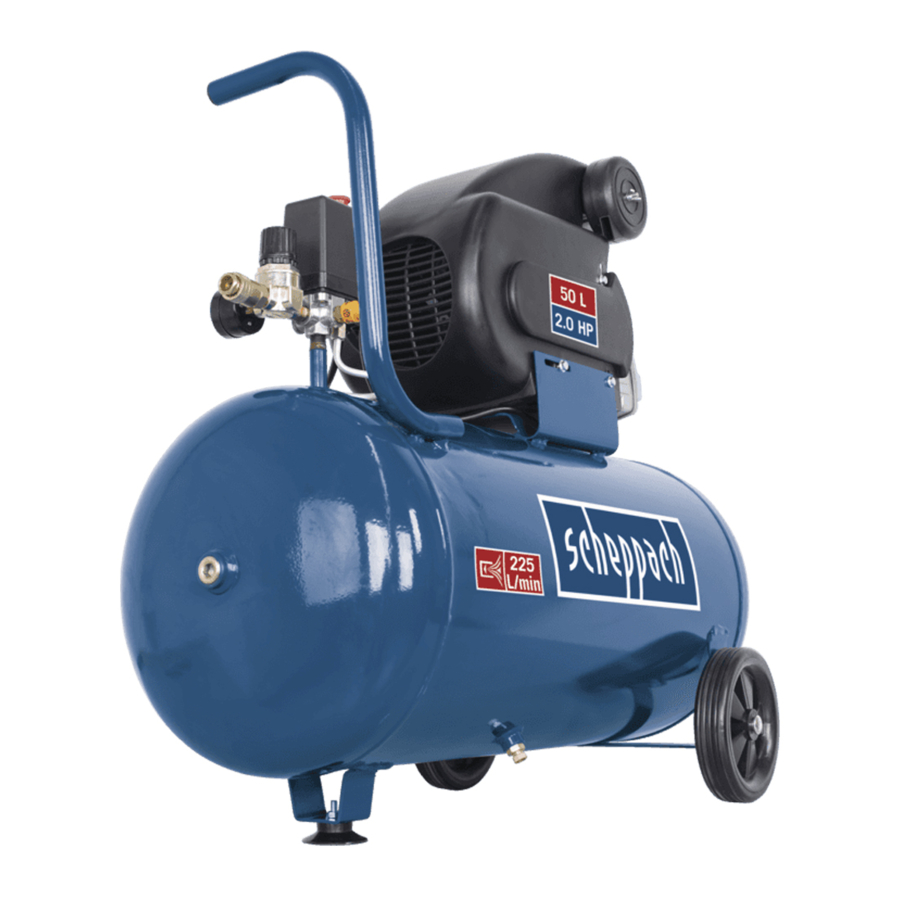

Scheppach HC60 Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Luftkompressoren
  5. HC60
  6. Original bedienungsanleitung

Scheppach HC60 Original Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HC60:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
5906128901
AusgabeNr.
5906128850
Rev.Nr.
03/09/2020
HC60
Druckluftkompressor
DE
Originalbedienungsanleitung
Compressor
GB
Translation of the original instruction manual
Compresseur
FR
Traduction des instructions d'origine
Kompresor
CZ
Překlad originálního návodu k obsluze
Compressore
IT
Traduzione di manuale d'uso originale
Kompresszor
HU
Az eredeti használati útmutató fordítása
Kompresor
SK
Preklad originálu návodu na obsluhu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Suruõhukompressor
EE
5
Tõlge Originaalkasutusjuhend
Saspiestā gaisa kompresors
LV
15
Tulkošana no oriģinālā lietošanas instrukcija
Pneumatinis kompresorius
LT
24
Vertimas originali naudojimo instrukcija
Luftkompressor
SE
34
Översättning av originalinstruktioner
Kompresor
PL
43
Tłumaczenie oryginalnej instrukcji obsługi
Paineilmakompressori
FI
53
Alkuperäisen käyttöohjeen käännös
62
71
80
89
98
107
117

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach HC60

Inhaltszusammenfassung für Scheppach HC60

  • Seite 1 Art.Nr. 5906128901 AusgabeNr. 5906128850 Rev.Nr. 03/09/2020 HC60 Druckluftkompressor Suruõhukompressor Originalbedienungsanleitung Tõlge Originaalkasutusjuhend Compressor Saspiestā gaisa kompresors Translation of the original instruction manual Tulkošana no oriģinālā lietošanas instrukcija Compresseur Pneumatinis kompresorius Traduction des instructions d’origine Vertimas originali naudojimo instrukcija Kompresor Luftkompressor Překlad originálního návodu k obsluze...
