10 Block SPEZIALFUNKTION
146
10.2.3 Beispiele für die Parametrierung von Abfüllvorgängen
Nachfolgend sind zwei Beispiele aufgeführt, welche die Wirkungsweise verschiedener
Eingaben und Auswahlen in den Funktionsgruppe verdeutlicht.
Beispiel 1
Im ersten Beispiel wird die Parametrierung verschiedener Funktionen für die Durch-
führung einer Abfüllung erläutert und es werden die Auswirkungen auf die Funktionen
bei einer Änderung der Füllmenge aufgezeigt.
Folgenden Abfüllung soll realisiert werden:
² 2-stufige Abfüllung mit einer Füllmenge von insgesamt 10 kg.
² Grobabfüllmenge von 8 kg. Das Ventil 2 öffnet zum Start der Abfüllung und schließt
nach Erreichen von 8 kg.
² Feinabfüllung von 2 kg. Das Ventil 1 öffnet zum Start der Abfüllung und schließt
(automatisch) nach Erreichen der Füllmenge (10 kg).
² Nach 9 abgefüllten kg soll eine Füllfortschrittsmeldung generiert werden.
² Die Eingaben sollen als Wert-Angaben erfolgen.

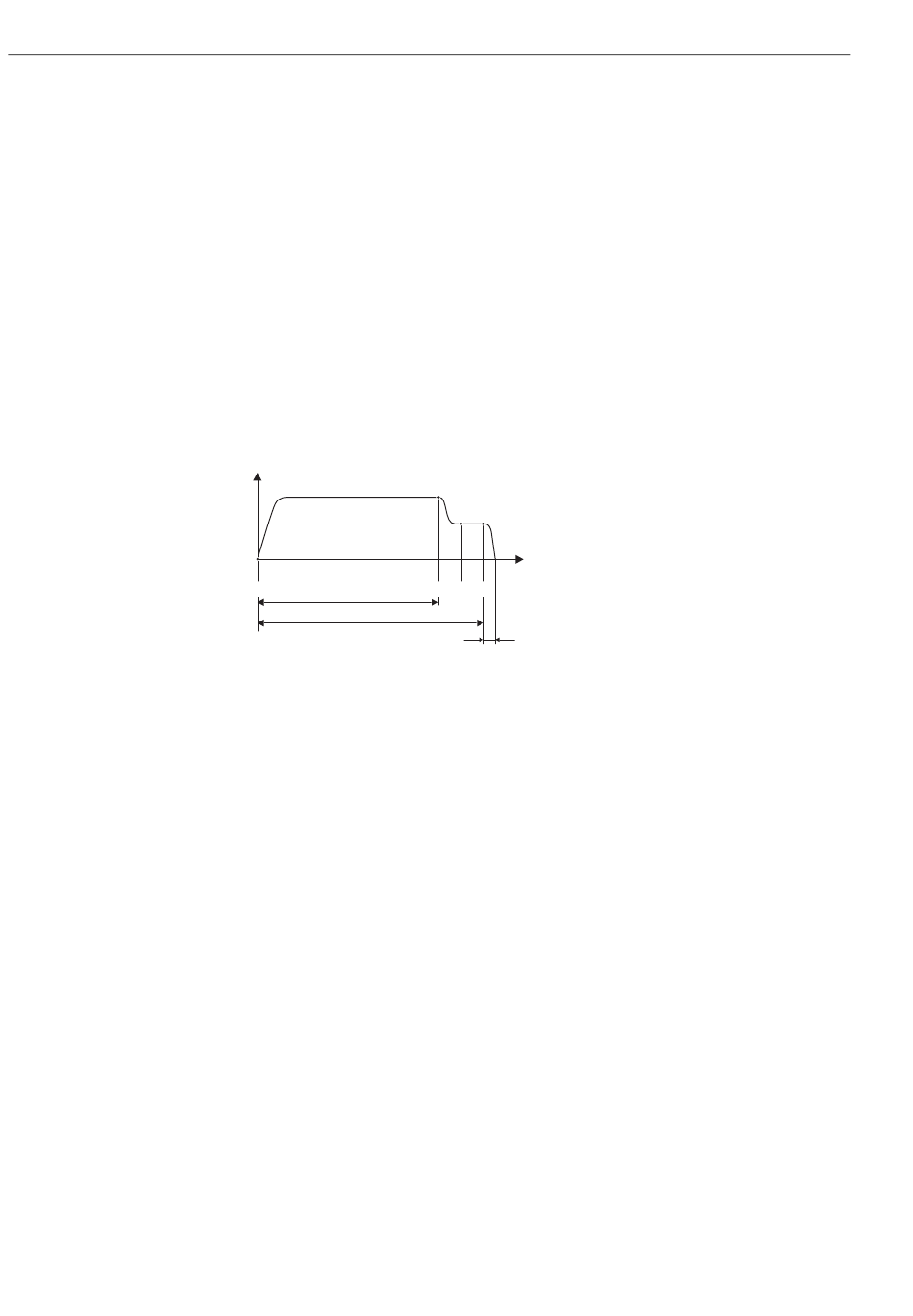

v
➀
0
V
2
V
1
v = Durchflussgeschwindigkeit [m/s]
t = Zeit
V = Ventil 1 geöffnet
1
V = Ventil 2 geöffnet
2
➀ = Start Abfüllung/Grobabfüllung, Ventil 1 (7220) und 2 (7222) öffnen
➁ = Ventil 2 (7223) schließt, Grobabfüllmenge erreicht
➂ = Füllfortschrittsmeldung (7243)
➃ = Ventil 1 schließt (7221), Ende der Abfüllung
x = Nachlaufmenge
Folgende Parametrierungen müßen durchgeführt werden:
– Auswahl der Einheit für die Abfüllung:
Funktion EINHEIT MASSE (0401) Seite 17 = kg (Kilogramm)
– Auswahl der Messgröße für die Abfüllung:
Funktion ZUORDNUNG FÜLLGRÖSSE (7202) Seite 139 = MASSEFLUSS
– Eingabe der Füllmenge:
Funktion FÜLLMENGE (7203) Seite 139 = 10 [kg]
– Auswahl des Eingabeformats:
Funktion FÜLLSTUFEN (7208) Seite 143 = 2-stufig
– Auswahl des Eingabeformats:
Funktion EINGABEFORMAT (7209) Seite 143 = WERT-ANGABEN
– Mengenangabe wann das erste Ventil öffnen soll:
Funktion ÖFFNEN VENTIL 1 (7220) Seite 144 = 0 [kg]
(Ventil 1 schließt automatisch bei Erreichen der Füllmenge = 10 [kg], Anzeige in
Funktion SCHLIESSEN VENTIL 1 (7221) Seite 144)
– Mengenangabe wann das zweite Ventil öffnen soll:
Funktion ÖFFNEN VENTIL 2 (7224) Seite 145 = 0 [kg]
Gerätefunktionen PROline Promass 83
➁
➂ ➃
t
8 9 10
x
