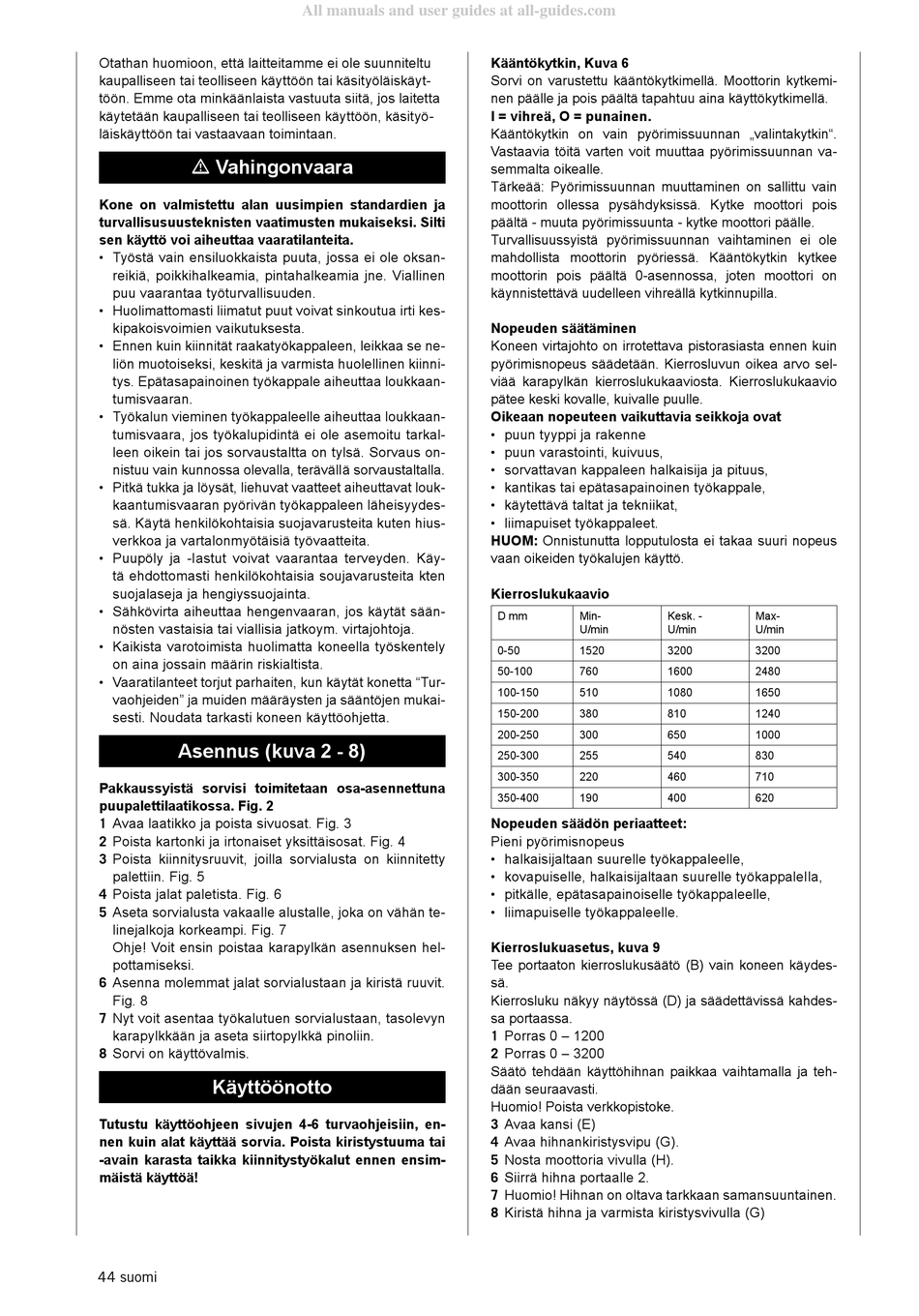

Otathan huomioon, että laitteitamme ei ole suunniteltu
kaupalliseen tai teolliseen käyttöön tai käsityöläiskäyt-
töön. Emme ota minkäänlaista vastuuta siitä, jos laitetta
käytetään kaupalliseen tai teolliseen käyttöön, käsityö-
läiskäyttöön tai vastaavaan toimintaan.
m Vahingonvaara
Kone on valmistettu alan uusimpien standardien ja
turvallisusuusteknisten vaatimusten mukaiseksi. Silti
sen käyttö voi aiheuttaa vaaratilanteita.
• Työstä vain ensiluokkaista puuta, jossa ei ole oksan-
reikiä, poikkihalkeamia, pintahalkeamia jne. Viallinen
puu vaarantaa työturvallisuuden.
• Huolimattomasti liimatut puut voivat sinkoutua irti kes-
kipakoisvoimien vaikutuksesta.
• Ennen kuin kiinnität raakatyökappaleen, leikkaa se ne-
liön muotoiseksi, keskitä ja varmista huolellinen kiinni-
tys. Epätasapainoinen työkappale aiheuttaa loukkaan-
tumisvaaran.
• Työkalun vieminen työkappaleelle aiheuttaa loukkaan-
tumisvaara, jos työkalupidintä ei ole asemoitu tarkal-
leen oikein tai jos sorvaustaltta on tylsä. Sorvaus on-
nistuu vain kunnossa olevalla, terävälIä sorvaustaltalla.
• Pitkä tukka ja löysät, liehuvat vaatteet aiheuttavat louk-
kaantumisvaaran pyörivän työkappaleen läheisyydes-
sä. Käytä henkilökohtaisia suojavarusteita kuten hius-
verkkoa ja vartalonmyötäisiä työvaatteita.
• Puupöly ja -Iastut voivat vaarantaa terveyden. Käy-
tä ehdottomasti henkilökohtaisia soujavarusteita kten
suojalaseja ja hengiyssuojainta.
• Sähkövirta aiheuttaa hengenvaaran, jos käytät sään-
nösten vastaisia tai viallisia jatkoym. virtajohtoja.
• Kaikista varotoimista huolimatta koneella työskentely
on aina jossain määrin riskialtista.
• Vaaratilanteet torjut parhaiten, kun käytät konetta "Tur-
vaohjeiden" ja muiden määräysten ja sääntöjen mukai-
sesti. Noudata tarkasti koneen käyttöohjetta.
Asennus (kuva 2 - 8)
Pakkaussyistä sorvisi toimitetaan osa-asennettuna
puupalettilaatikossa. Fig. 2
1 Avaa laatikko ja poista sivuosat. Fig. 3
2 Poista kartonki ja irtonaiset yksittäisosat. Fig. 4
3 Poista kiinnitysruuvit, joilla sorvialusta on kiinnitetty
palettiin. Fig. 5
4 Poista jalat paletista. Fig. 6
5 Aseta sorvialusta vakaalle alustalle, joka on vähän te-
linejalkoja korkeampi. Fig. 7
Ohje! Voit ensin poistaa karapylkän asennuksen hel-
pottamiseksi.
6 Asenna molemmat jalat sorvialustaan ja kiristä ruuvit.
Fig. 8
7 Nyt voit asentaa työkalutuen sorvialustaan, tasolevyn
karapylkkään ja aseta siirtopylkkä pinoliin.
8 Sorvi on käyttövalmis.
Käyttöönotto
Tutustu käyttöohjeen sivujen 4-6 turvaohjeisiin, en-
nen kuin alat käyttää sorvia. Poista kiristystuuma tai
-avain karasta taikka kiinnitystyökalut ennen ensim-
mäistä käyttöä!
44 suomi
All manuals and user guides at all-guides.com
Kääntökytkin, Kuva 6
Sorvi on varustettu kääntökytkimellä. Moottorin kytkemi-
nen päälle ja pois päältä tapahtuu aina käyttökytkimellä.
I = vihreä, O = punainen.
Kääntökytkin on vain pyörimissuunnan „valintakytkin".
Vastaavia töitä varten voit muuttaa pyörimissuunnan va-
semmalta oikealle.
Tärkeää: Pyörimissuunnan muuttaminen on sallittu vain
moottorin ollessa pysähdyksissä. Kytke moottori pois
päältä - muuta pyörimissuunta - kytke moottori päälle.
Turvallisuussyistä pyörimissuunnan vaihtaminen ei ole
mahdollista moottorin pyöriessä. Kääntökytkin kytkee
moottorin pois päältä 0-asennossa, joten moottori on
käynnistettävä uudelleen vihreällä kytkinnupilla.
Nopeuden säätäminen
Koneen virtajohto on irrotettava pistorasiasta ennen kuin
pyörimisnopeus säädetään. Kierrosluvun oikea arvo sel-
viää karapylkän kierroslukukaaviosta. Kierroslukukaavio
pätee keski kovalle, kuivalle puulle.
Oikeaan nopeuteen vaikuttavia seikkoja ovat
• puun tyyppi ja rakenne
• puun varastointi, kuivuus,
• sorvattavan kappaleen halkaisija ja pituus,
• kantikas tai epätasapainoinen työkappale,
• käytettävä taltat ja tekniikat,
• liimapuiset työkappaleet.
HUOM: Onnistunutta lopputulosta ei takaa suuri nopeus
vaan oikeiden työkalujen käyttö.
Kierroslukukaavio
D mm
Min-
U/min
0-50
1520
50-100
760
100-150
510
150-200
380
200-250
300
250-300
255
300-350
220
350-400
190
Nopeuden säädön periaatteet:
Pieni pyörimisnopeus
• halkaisijaltaan suurelle työkappaleelle,
• kovapuiselle, halkaisijaltaan suurelle työkappaleIla,
• pitkälle, epätasapainoiselle työkappaleelle,
• liimapuiselle työkappaleelle.
Kierroslukuasetus, kuva 9
Tee portaaton kierroslukusäätö (B) vain koneen käydes-
sä.
Kierrosluku näkyy näytössä (D) ja säädettävissä kahdes-
sa portaassa.
1 Porras 0 – 1200
2 Porras 0 – 3200
Säätö tehdään käyttöhihnan paikkaa vaihtamalla ja teh-
dään seuraavasti.
Huomio! Poista verkkopistoke.
3 Avaa kansi (E)
4 Avaa hihnankiristysvipu (G).
5 Nosta moottoria vivulla (H).
6 Siirrä hihna portaalle 2.
7 Huomio! Hihnan on oltava tarkkaan samansuuntainen.
8 Kiristä hihna ja varmista kiristysvivulla (G)
Kesk. -
Max-
U/min
U/min
3200
3200
1600
2480
1080
1650
810
1240
650
1000
540
830
460
710
400
620
