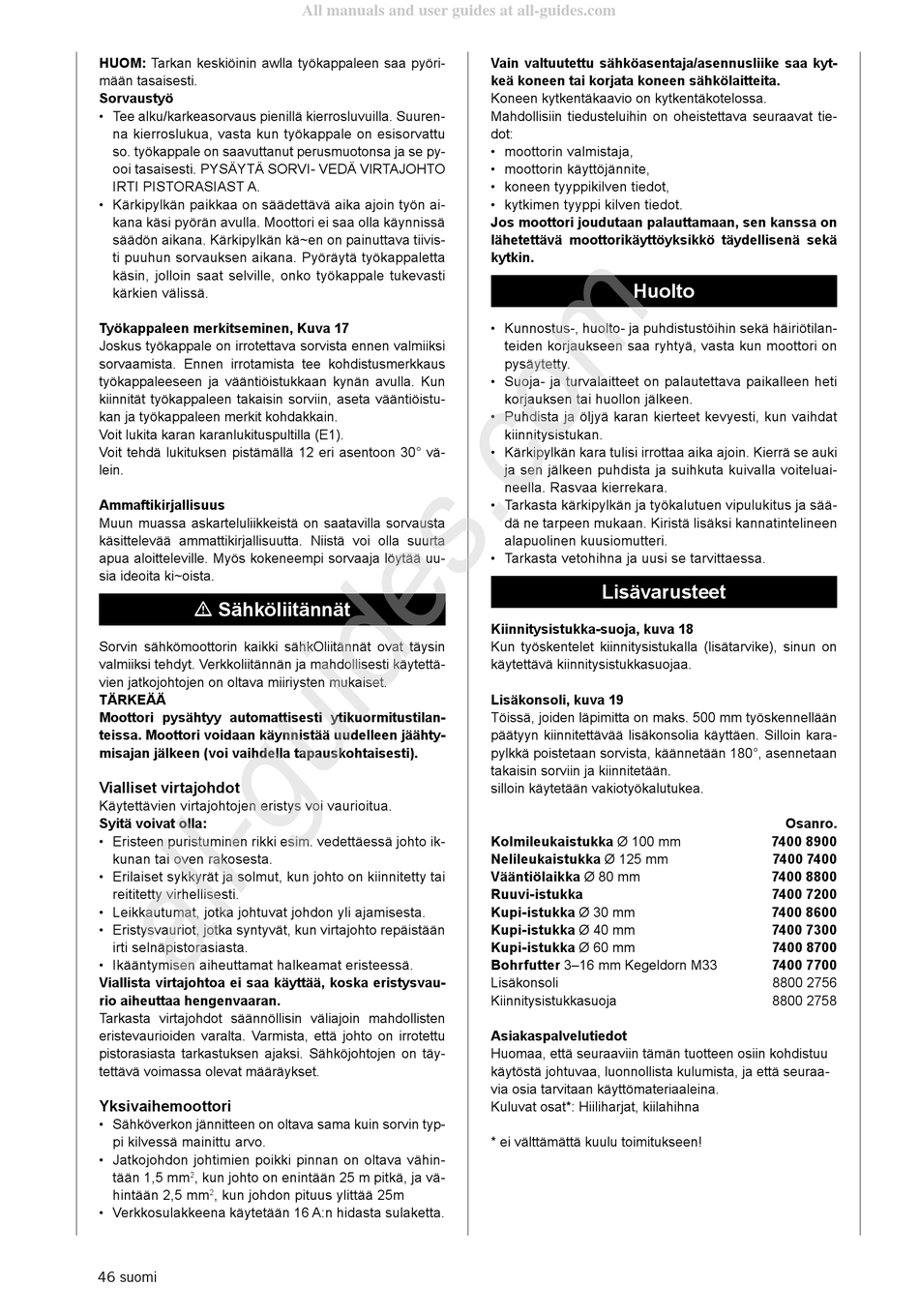

HUOM: Tarkan keskiöinin awlla työkappaleen saa pyöri-
mään tasaisesti.
Sorvaustyö
• Tee alku/karkeasorvaus pienillä kierrosluvuilla. Suuren-
na kierroslukua, vasta kun työkappale on esisorvattu
so. työkappale on saavuttanut perusmuotonsa ja se py-
ooi tasaisesti. PYSÄYTÄ SORVI- VEDÄ VlRTAJOHTO
IRTI PISTORASIAST A.
• Kärkipylkän paikkaa on säädettävä aika ajoin työn ai-
kana käsi pyörän avulla. Moottori ei saa olla käynnissä
säädön aikana. Kärkipylkän kä~en on painuttava tiivis-
ti puuhun sorvauksen aikana. Pyöräytä työkappaletta
käsin, jolloin saat selville, onko työkappale tukevasti
kärkien välissä.
Työkappaleen merkitseminen, Kuva 17
Joskus työkappale on irrotettava sorvista ennen valmiiksi
sorvaamista. Ennen irrotamista tee kohdistusmerkkaus
työkappaleeseen ja vääntiöistukkaan kynän avulla. Kun
kiinnität työkappaleen takaisin sorviin, aseta vääntiöistu-
kan ja työkappaleen merkit kohdakkain.
Voit lukita karan karanlukituspultilla (E1).
Voit tehdä lukituksen pistämällä 12 eri asentoon 30° vä-
lein.
Ammaftikirjallisuus
Muun muassa askarteluliikkeistä on saatavilla sorvausta
käsittelevää ammattikirjallisuutta. Niistä voi olla suurta
apua aloitteleville. Myös kokeneempi sorvaaja löytää uu-
sia ideoita ki~oista.
m Sähköliitännät
Sorvin sähkömoottorin kaikki sähkOliitännät ovat täysin
valmiiksi tehdyt. Verkkoliitännän ja mahdollisesti käytettä-
vien jatkojohtojen on oltava miiriysten mukaiset.
TÄRKEÄÄ
Moottori pysähtyy automattisesti ytikuormitustilan-
teissa. Moottori voidaan käynnistää uudelleen jäähty-
misajan jälkeen (voi vaihdella tapauskohtaisesti).
Vialliset virtajohdot
Käytettävien virtajohtojen eristys voi vaurioitua.
Syitä voivat olla:
• Eristeen puristuminen rikki esim. vedettäessä johto ik-
kunan tai oven rakosesta.
• Erilaiset sykkyrät ja solmut, kun johto on kiinnitetty tai
reititetty virhellisesti.
• Leikkautumat, jotka johtuvat johdon yli ajamisesta.
• Eristysvauriot, jotka syntyvät, kun virtajohto repäistään
irti selnäpistorasiasta.
• Ikääntymisen aiheuttamat halkeamat eristeessä.
Viallista virtajohtoa ei saa käyttää, koska eristysvau-
rio aiheuttaa hengenvaaran.
Tarkasta virtajohdot säännöllisin väliajoin mahdollisten
eristevaurioiden varalta. Varmista, että johto on irrotettu
pistorasiasta tarkastuksen ajaksi. Sähköjohtojen on täy-
tettävä voimassa olevat määräykset.
Yksivaihemoottori
• Sähköverkon jännitteen on oltava sama kuin sorvin typ-
pi kilvessä mainittu arvo.
• Jatkojohdon johtimien poikki pinnan on oltava vähin-
tään 1,5 mm , kun johto on enintään 25 m pitkä, ja vä-
2
hintään 2,5 mm , kun johdon pituus ylittää 25m
2
• Verkkosulakkeena käytetään 16 A:n hidasta sulaketta.
46 suomi
All manuals and user guides at all-guides.com
Vain valtuutettu sähköasentaja/asennusliike saa kyt-
keä koneen tai korjata koneen sähkölaitteita.
Koneen kytkentäkaavio on kytkentäkotelossa.
Mahdollisiin tiedusteluihin on oheistettava seuraavat tie-
dot:
• moottorin valmistaja,
• moottorin käyttöjännite,
• koneen tyyppikilven tiedot,
• kytkimen tyyppi kilven tiedot.
Jos moottori joudutaan palauttamaan, sen kanssa on
lähetettävä moottorikäyttöyksikkö täydellisenä sekä
kytkin.
Huolto
• Kunnostus-, huolto- ja puhdistustöihin sekä häiriötilan-
teiden korjaukseen saa ryhtyä, vasta kun moottori on
pysäytetty.
• Suoja- ja turvalaitteet on palautettava paikalleen heti
korjauksen tai huollon jälkeen.
• Puhdista ja öljyä karan kierteet kevyesti, kun vaihdat
kiinnitysistukan.
• Kärkipylkän kara tulisi irrottaa aika ajoin. Kierrä se auki
ja sen jälkeen puhdista ja suihkuta kuivalla voiteluai-
neella. Rasvaa kierrekara.
• Tarkasta kärkipylkän ja työkalutuen vipulukitus ja sää-
dä ne tarpeen mukaan. Kiristä lisäksi kannatintelineen
alapuolinen kuusiomutteri.
• Tarkasta vetohihna ja uusi se tarvittaessa.
Lisävarusteet
Kiinnitysistukka-suoja, kuva 18
Kun työskentelet kiinnitysistukalla (lisätarvike), sinun on
käytettävä kiinnitysistukkasuojaa.
Lisäkonsoli, kuva 19
Töissä, joiden läpimitta on maks. 500 mm työskennellään
päätyyn kiinnitettävää lisäkonsolia käyttäen. Silloin kara-
pylkkä poistetaan sorvista, käännetään 180°, asennetaan
takaisin sorviin ja kiinnitetään.
silloin käytetään vakiotyökalutukea.
Kolmileukaistukka Ø 100 mm
Nelileukaistukka Ø 125 mm
Vääntiölaikka Ø 80 mm
Ruuvi-istukka
Kupi-istukka Ø 30 mm
Kupi-istukka Ø 40 mm
Kupi-istukka Ø 60 mm
Bohrfutter 3–16 mm Kegeldorn M33
Lisäkonsoli
Kiinnitysistukkasuoja
Asiakaspalvelutiedot
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu
käytöstä johtuvaa, luonnollista kulumista, ja että seuraa-
via osia tarvitaan käyttömateriaaleina.
Kuluvat osat*: Hiiliharjat, kiilahihna
* ei välttämättä kuulu toimitukseen!
Osanro.
7400 8900
7400 7400
7400 8800
7400 7200
7400 8600
7400 7300
7400 8700
7400 7700
8800 2756
8800 2758
