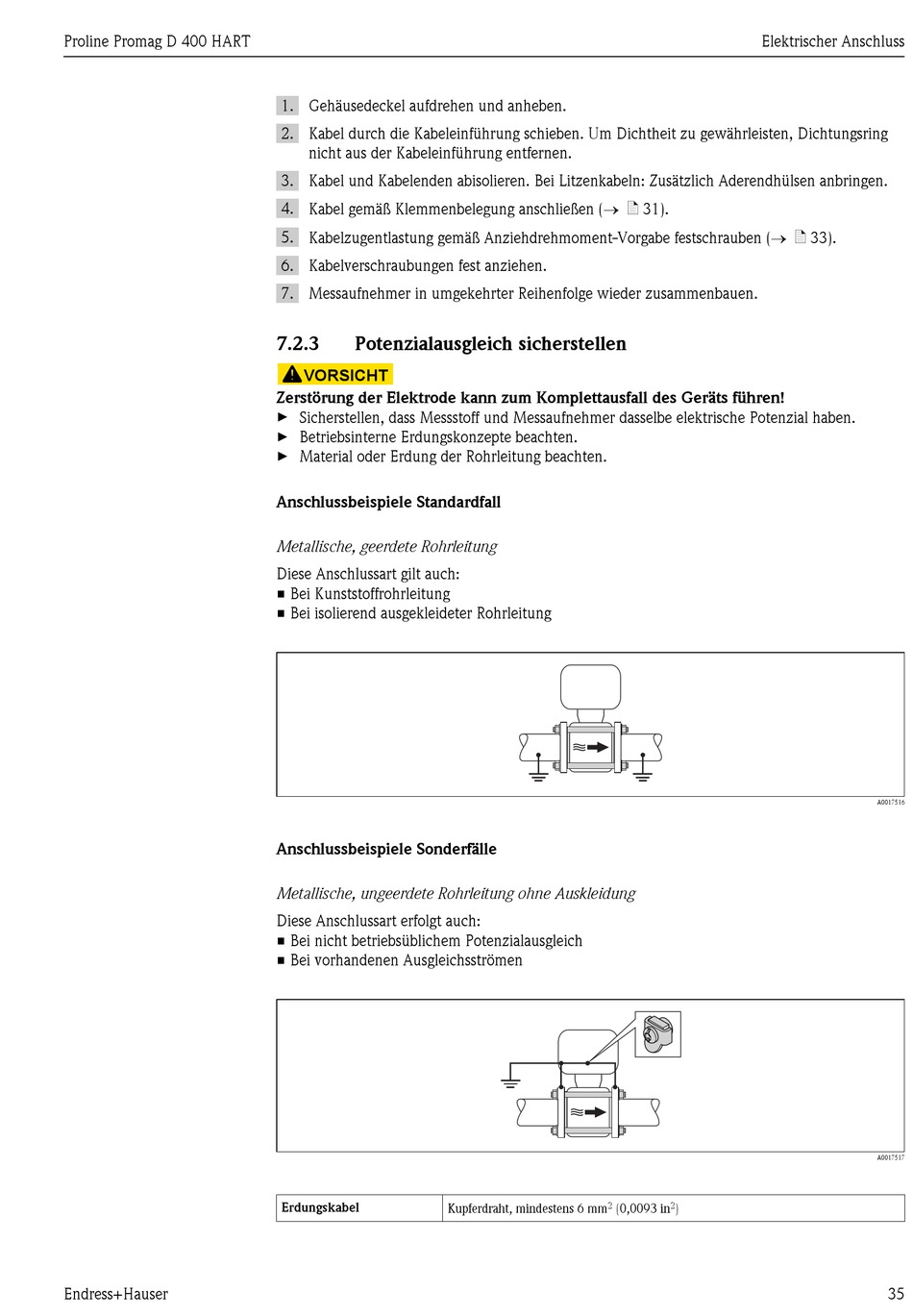

1. Gehäusedeckel aufdrehen und anheben.
2. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring
nicht aus der Kabeleinführung entfernen.
3. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
4. Kabel gemäß Klemmenbelegung anschließen (® ä 31).
5. Kabelzugentlastung gemäß Anziehdrehmoment-Vorgabe festschrauben (® ä 33).
6. Kabelverschraubungen fest anziehen.
7. Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.3

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
►
Betriebsinterne Erdungskonzepte beachten.
►
Material oder Erdung der Rohrleitung beachten.
►
Anschlussbeispiele Standardfall
Metallische, geerdete Rohrleitung
Diese Anschlussart gilt auch:
• Bei Kunststoffrohrleitung
• Bei isolierend ausgekleideter Rohrleitung
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Kupferdraht, mindestens 6 mm
Elektrischer Anschluss
2 2
(0,0093 in )
A0017516
A0017517
