Proline Promag D 400 HART
Endress+Hauser
Ã

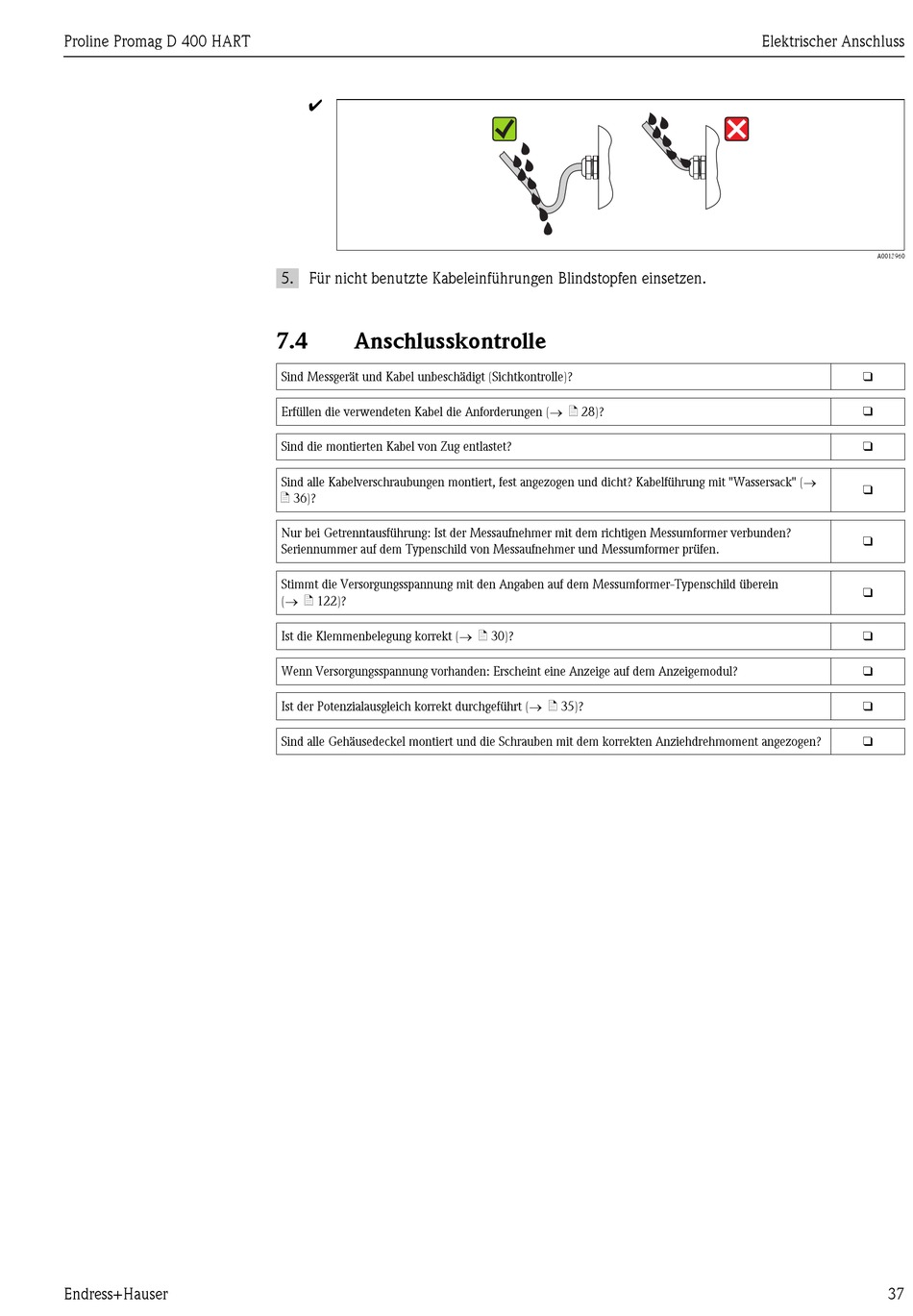

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.4

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (® ä 28)?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack" (®
ä 36)?
Nur bei Getrenntausführung: Ist der Messaufnehmer mit dem richtigen Messumformer verbunden?
Seriennummer auf dem Typenschild von Messaufnehmer und Messumformer prüfen.
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
(® ä 122)?
Ist die Klemmenbelegung korrekt (® ä 30)?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Ist der Potenzialausgleich korrekt durchgeführt (® ä 35)?
Sind alle Gehäusedeckel montiert und die Schrauben mit dem korrekten Anziehdrehmoment angezogen?
Elektrischer Anschluss
A0013960
37
