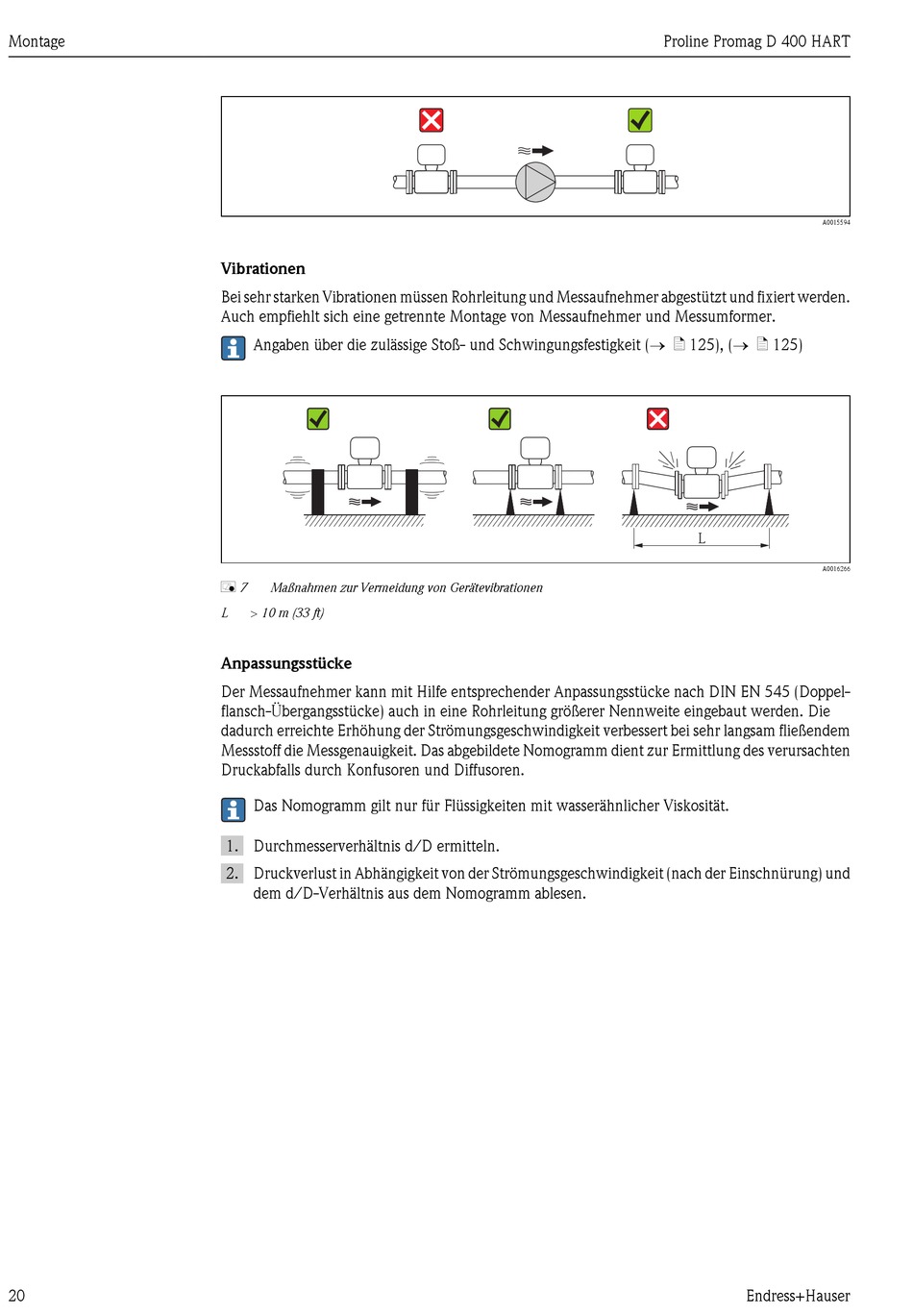

Montage
20
Vibrationen
Bei sehr starken Vibrationen müssen Rohrleitung und Messaufnehmer abgestützt und fixiert werden.
Auch empfiehlt sich eine getrennte Montage von Messaufnehmer und Messumformer.
Angaben über die zulässige Stoß- und Schwingungsfestigkeit (® ä 125), (® ä 125)
å 7 Maßnahmen zur Vermeidung von Gerätevibrationen
> 10 m (33 ft)
L
Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten
Druckabfalls durch Konfusoren und Diffusoren.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
Proline Promag D 400 HART
A0015594
L
A0016266
