Elektrischer Anschluss
Messumformer
Elektrodenkabel
mm (inch)
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, Æ 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, Æ 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
Messaufnehmer
Elektrodenkabel
20 (0.79)*
170 (6.69)*
80 (3.15)
50 (1.97)
A
³1 (0.04)
GND
B
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, Æ 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, Æ 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
32

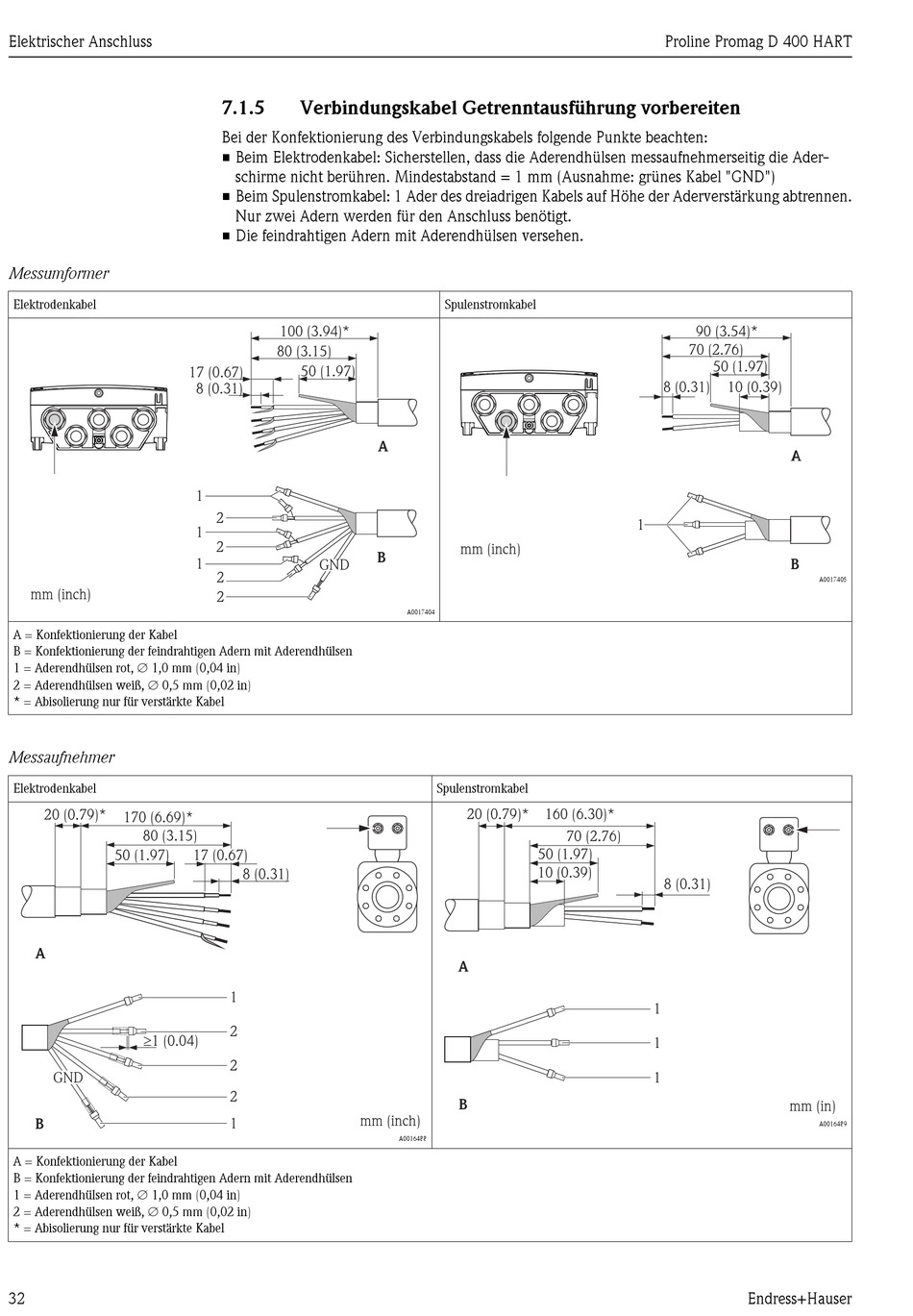

7.1.5 Verbindungskabel Getrenntausführung vorbereiten
Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten:
• Beim Elektrodenkabel: Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Ader-
schirme nicht berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
• Beim Spulenstromkabel: 1 Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtrennen.
Nur zwei Adern werden für den Anschluss benötigt.
• Die feindrahtigen Adern mit Aderendhülsen versehen.
100 (3.94)*
80 (3.15)
50 (1.97)
17 (0.67)
8 (0.31)
1
2
1
2
1
GND
2
2
17 (0.67)
8 (0.31)
1
2
2
2
mm (inch)
1
Spulenstromkabel
A
mm (inch)
B
A0017404
Spulenstromkabel
20 (0.79)* 160 (6.30)*
50 (1.97)
10 (0.39)
A
B
A0016488
Proline Promag D 400 HART
90 (3.54)*
70 (2.76)
50 (1.97)
8 (0.31) 10 (0.39)
1
70 (2.76)
8 (0.31)
1
1
1
A
B
A0017405
mm (in)
A0016489
