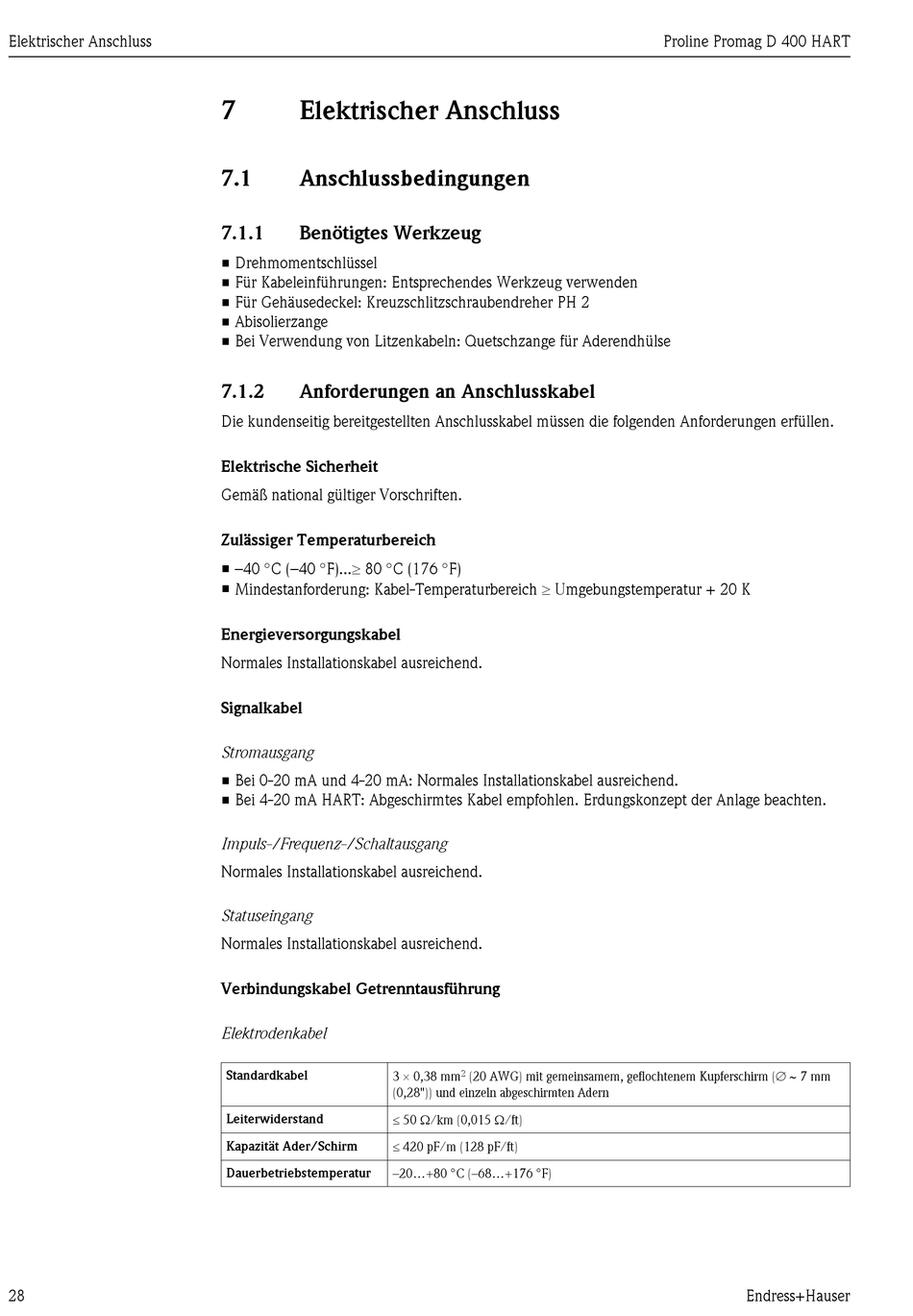

Elektrischer Anschluss

28
7 Elektrischer Anschluss
7.1

Anschlussbedingungen

7.1.1 Benötigtes Werkzeug
• Drehmomentschlüssel
• Für Kabeleinführungen: Entsprechendes Werkzeug verwenden
• Für Gehäusedeckel: Kreuzschlitzschraubendreher PH 2
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse
7.1.2

Anforderungen an Anschlusskabel

Die kundenseitig bereitgestellten Anschlusskabel müssen die folgenden Anforderungen erfüllen.
Elektrische Sicherheit
Gemäß national gültiger Vorschriften.
Zulässiger Temperaturbereich
• –40 °C (–40 °F)...³ 80 °C (176 °F)
• Mindestanforderung: Kabel-Temperaturbereich ³ Umgebungstemperatur + 20 K
Energieversorgungskabel
Normales Installationskabel ausreichend.
Signalkabel
Stromausgang
• Bei 0-20 mA und 4-20 mA: Normales Installationskabel ausreichend.
• Bei 4-20 mA HART: Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
Statuseingang
Normales Installationskabel ausreichend.
Verbindungskabel Getrenntausführung
Elektrodenkabel
Standardkabel 3 ´ 0,38 mm
(0,28")) und einzeln abgeschirmten Adern
Leiterwiderstand £ 50 W/km (0,015 W/ft)
Kapazität Ader/Schirm £ 420 pF/m (128 pF/ft)
Dauerbetriebstemperatur –20...+80 °C (–68...+176 °F)
2 (20 AWG) mit gemeinsamem, geflochtenem Kupferschirm (Æ ~ 7 mm
