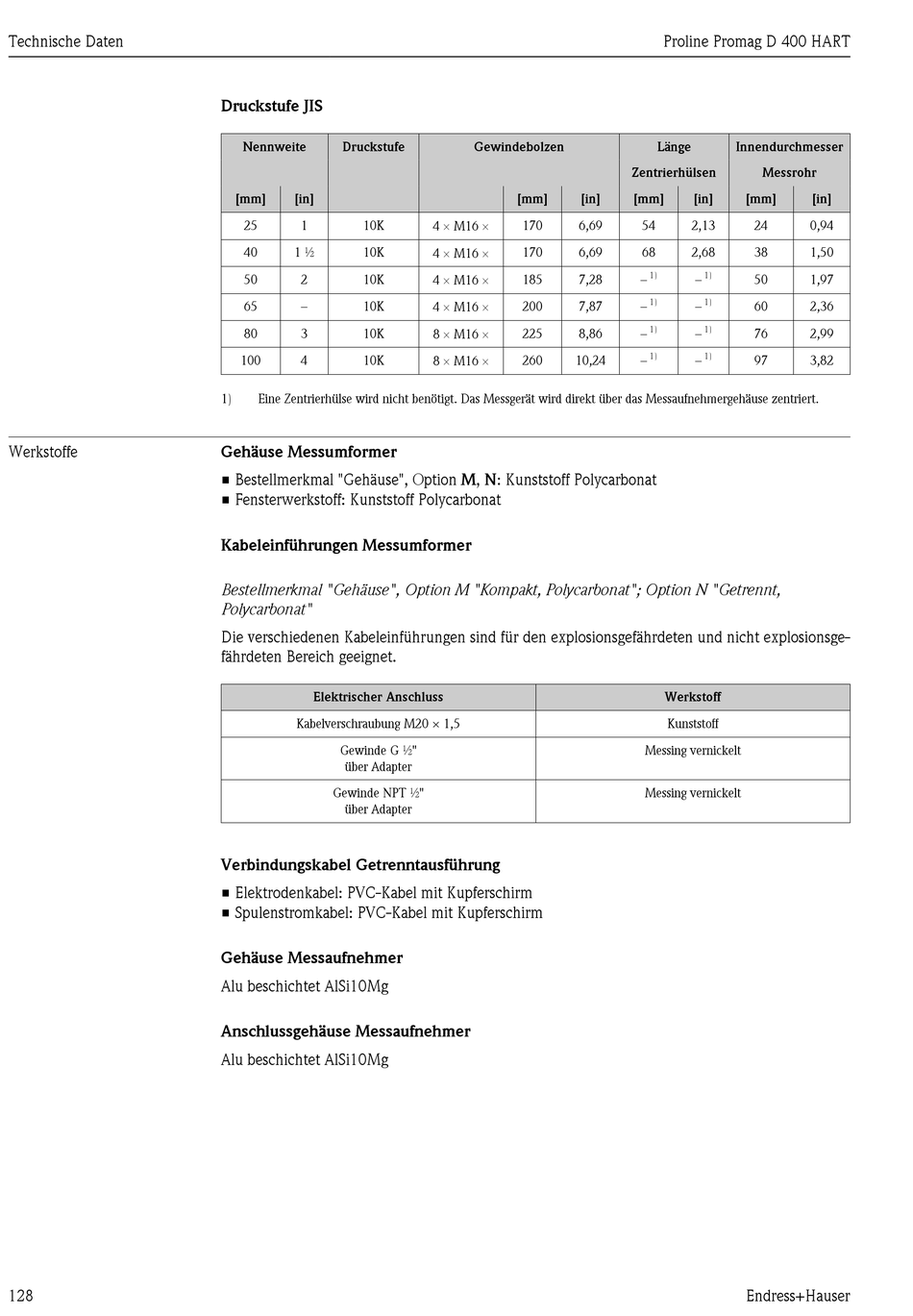

Technische Daten
Werkstoffe
128
Druckstufe JIS
Nennweite Druckstufe
[mm] [in]
25 1 10K
40 1 ½ 10K
50 2 10K
65 – 10K
80 3 10K
100 4 10K
1) Eine Zentrierhülse wird nicht benötigt. Das Messgerät wird direkt über das Messaufnehmergehäuse zentriert.
Gehäuse Messumformer
• Bestellmerkmal "Gehäuse", Option M, N: Kunststoff Polycarbonat
• Fensterwerkstoff: Kunststoff Polycarbonat
Kabeleinführungen Messumformer
Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat"; Option N "Getrennt,
Polycarbonat"
Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge-
fährdeten Bereich geeignet.
Elektrischer Anschluss
Kabelverschraubung M20 × 1,5
Gewinde G ½"
über Adapter
Gewinde NPT ½"
über Adapter
Verbindungskabel Getrenntausführung
• Elektrodenkabel: PVC-Kabel mit Kupferschirm
• Spulenstromkabel: PVC-Kabel mit Kupferschirm
Gehäuse Messaufnehmer
Alu beschichtet AlSi10Mg
Anschlussgehäuse Messaufnehmer
Alu beschichtet AlSi10Mg
Gewindebolzen
[mm] [in]
4 ´ M16 ´ 170 6,69
4 ´ M16 ´ 170 6,69
4 ´ M16 ´ 185 7,28
4 ´ M16 ´ 200 7,87
8 ´ M16 ´ 225 8,86
8 ´ M16 ´ 260 10,24
Proline Promag D 400 HART
Länge Innendurchmesser
Zentrierhülsen Messrohr
[mm] [in] [mm]
54 2,13 24
68 2,68 38
1) 1)
– – 50
1) 1)
– – 60
1) 1)
– – 76
1) 1)
– – 97
Werkstoff
Kunststoff
Messing vernickelt
Messing vernickelt
Endress+Hauser
[in]
0,94
1,50
1,97
2,36
2,99
3,82
