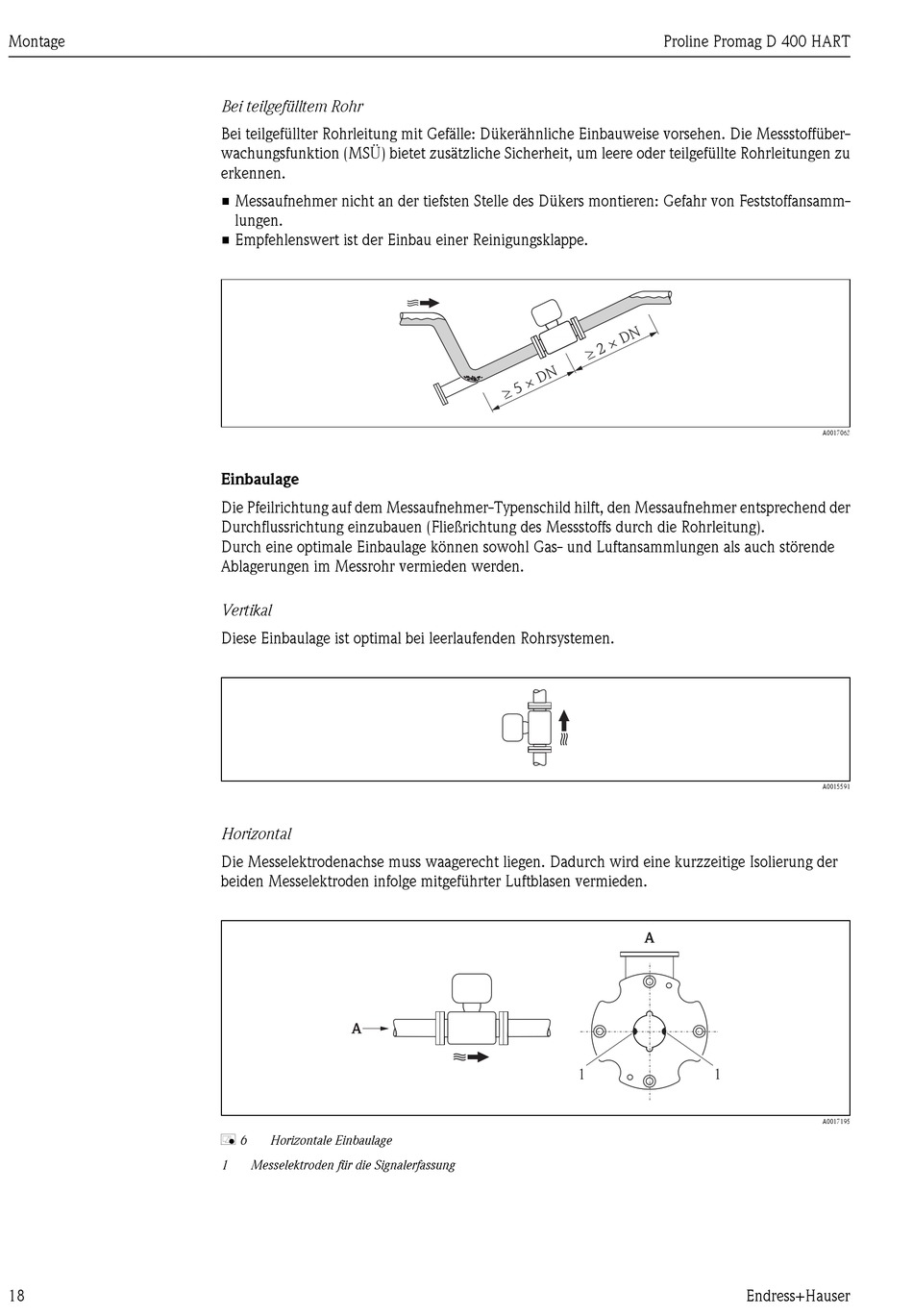

Montage
18
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoffüber-
wachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu
erkennen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Feststoffansamm-
lungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende
Ablagerungen im Messrohr vermieden werden.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen.
Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der
beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
A
å 6 Horizontale Einbaulage
1 Messelektroden für die Signalerfassung
Proline Promag D 400 HART
A
1 1
Endress+Hauser
A0017063
A0015591
A0017195
