Elektrischer Anschluss
34
8. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trocken-
schmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.

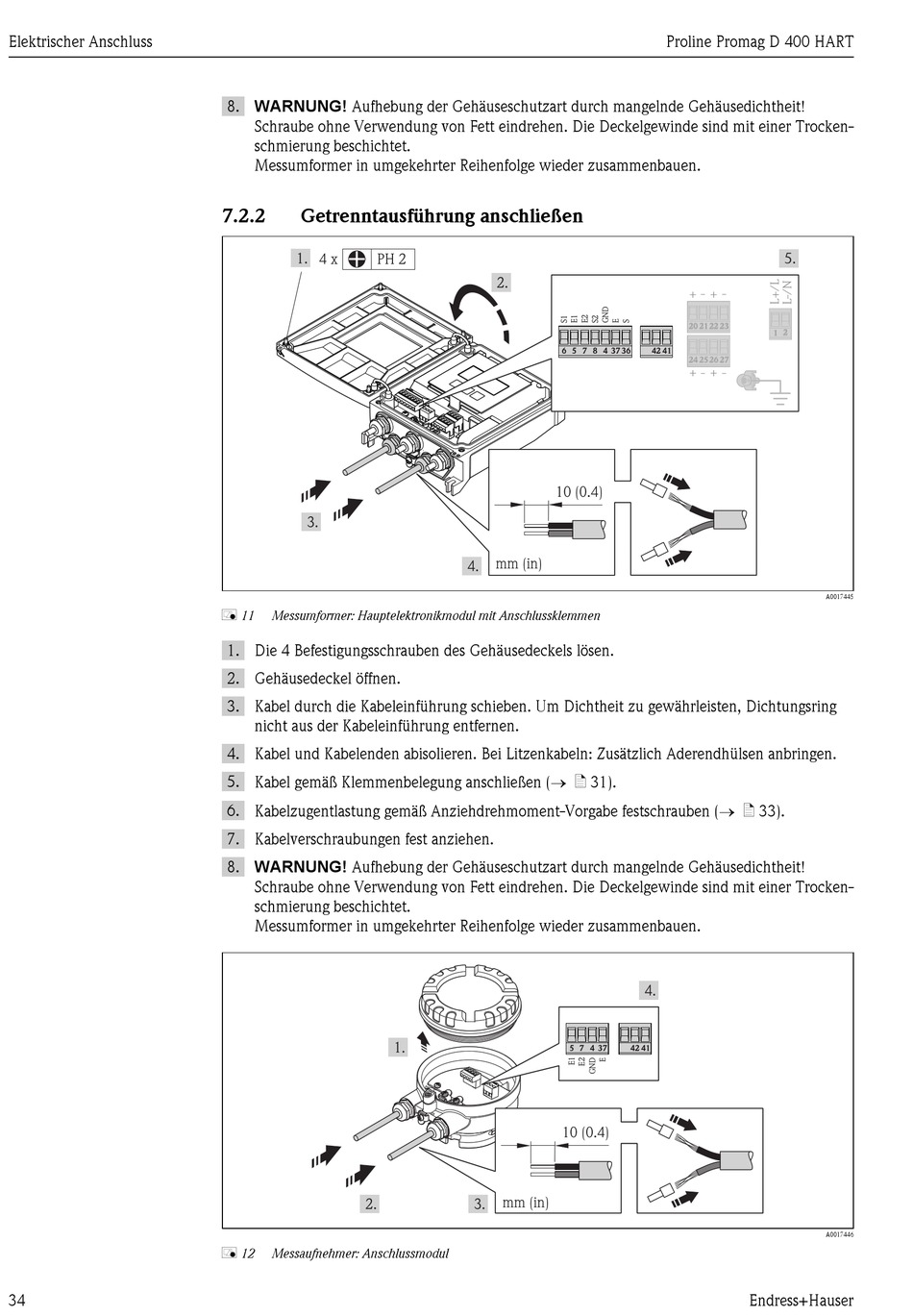

7.2.2 Getrenntausführung anschließen
4 x PH 2
å 11 Messumformer: Hauptelektronikmodul mit Anschlussklemmen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring
nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
5. Kabel gemäß Klemmenbelegung anschließen (® ä 31).
6. Kabelzugentlastung gemäß Anziehdrehmoment-Vorgabe festschrauben (® ä 33).
7. Kabelverschraubungen fest anziehen.
8. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trocken-
schmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
å 12 Messaufnehmer: Anschlussmodul
Proline Promag D 400 HART
6 5 7 8 4 37 36 42 41
10 (0.4)
mm (in)
5 7 4 37 42 41
10 (0.4)
mm (in)
+ +
- -
20 21 22 23
1 2
24 25 26 27
+ - + -
A0017445
A0017446
Endress+Hauser
