ASROCK B550M PG Riptide Bedienungsanleitung Seite 95

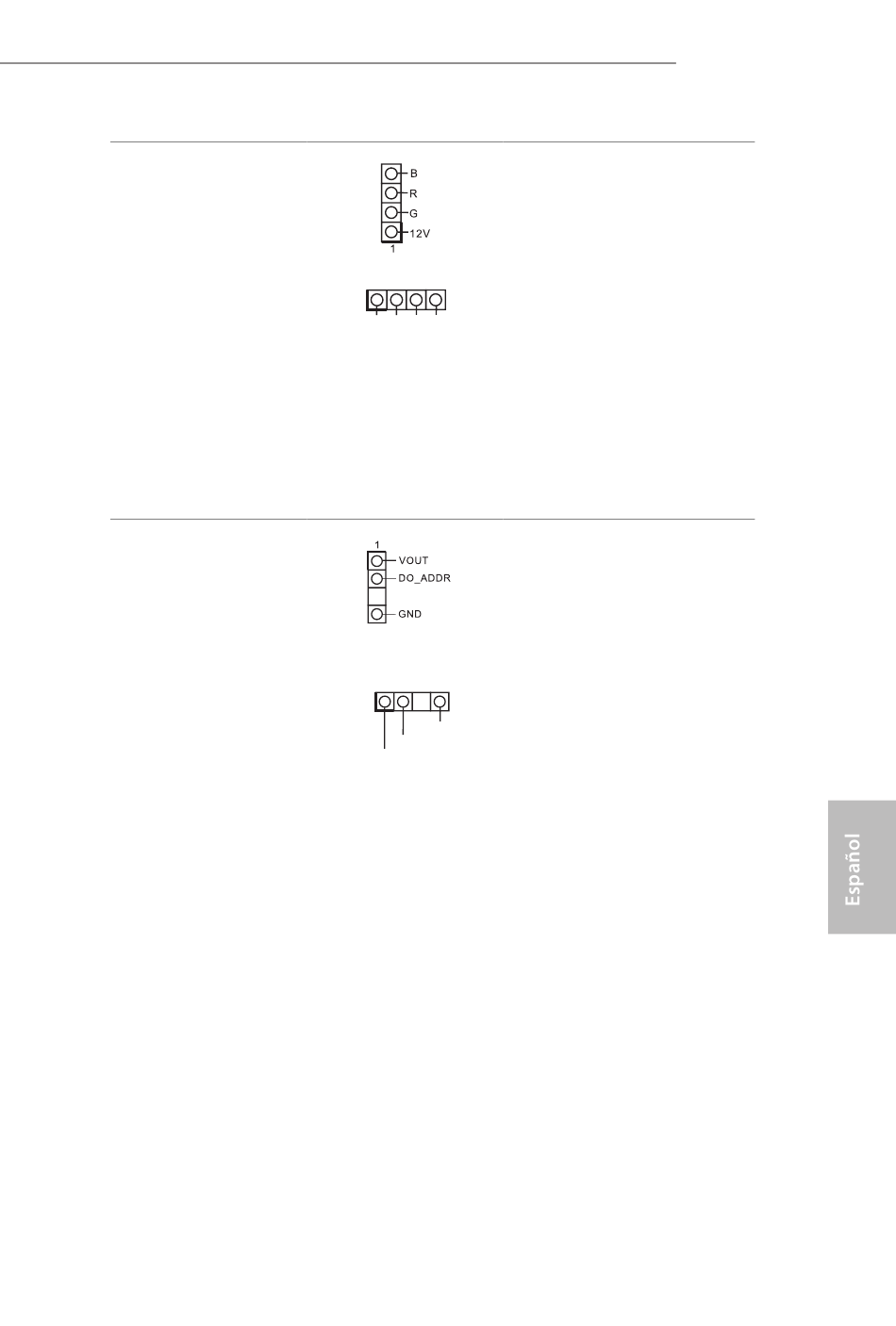

Cabezales de LED RGB
(RGB_LED1 de
4 contactos)
(consulte la pág. 1, nº 6)
(RGB_LED2 de
4 contactos)
(consulte la pág. 1, nº 24)
Cabezales de LED
direccionables
(ADDR_LED1 de
3 contactos)
(consulte la pág. 1, nº 7)
(ADDR_LED2 de
3 contactos)
(consulte la pág. 1, nº 23)
Estas dos bases de conexiones
RGB se utilizan para conectar
el alargador de LED RGB que
permite a los usuarios elegir entre
varios efectos de iluminación de
LED.
1
Precaución: Nunca instale
12V G R B
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 43 para
obtener más instrucciones sobre
estas dos bases de conexiones.
Estas dos cabezales de LED
direccionables se utilizan para
conectar el cable de la extensión
LED direccionable que permite
a los usuarios elegir entre varios
efectos de iluminación de LED.
Precaución: Nunca instale el
1
cable de LED direccionable con
GND
la orientación incorrecta ya que,
DO_ADDR
VOUT
de lo contrario, el cable puede
dañarse.
*Consulte la página 44 para
obtener más instrucciones sobre
esta base de conexiones.
B550M PG Riptide
93
