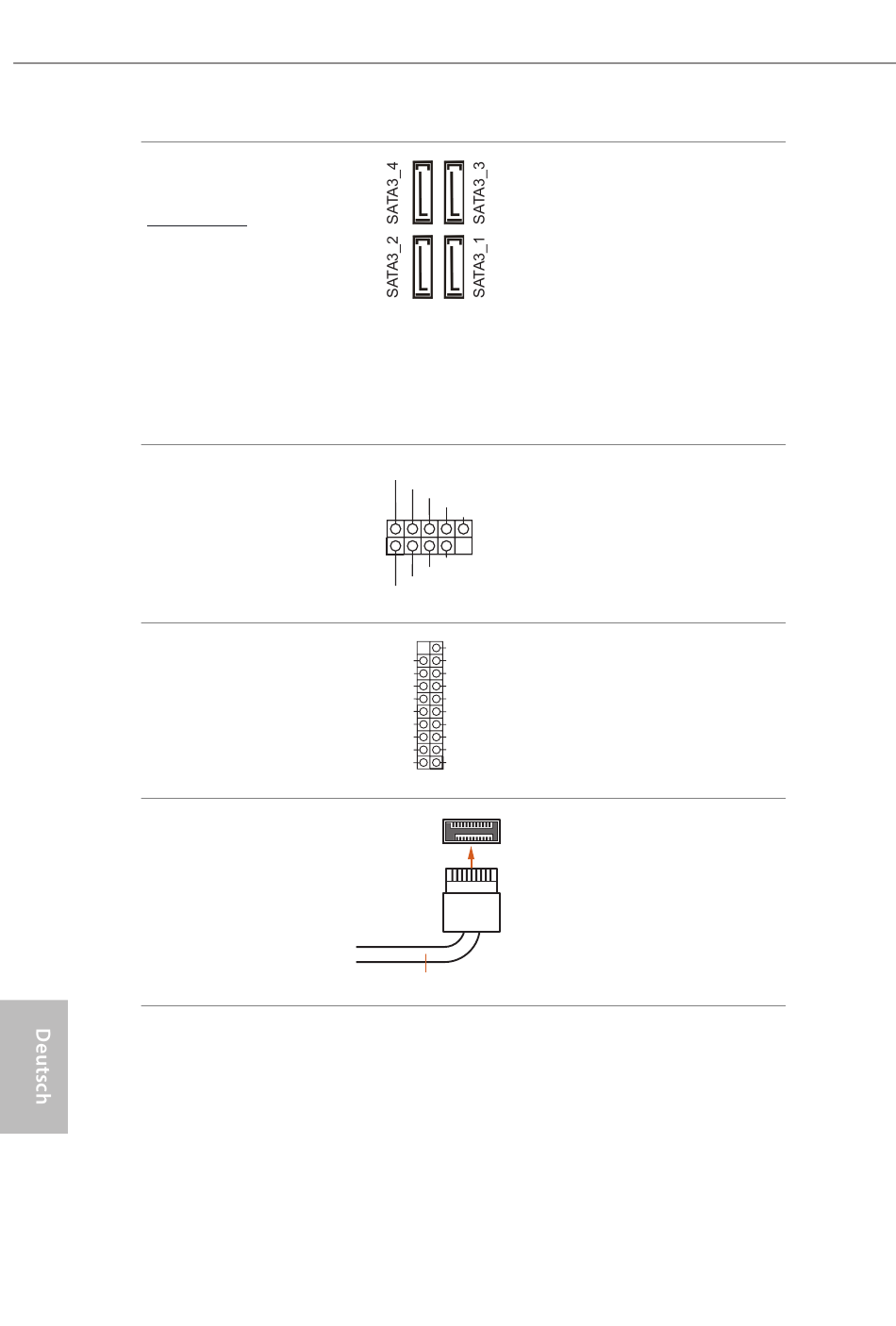

Serial-ATA-III-
Anschlüsse
Winkel rechts:
(SATA3_4:
siehe S. 1, Nr. 12) (obere)
(SATA3_3:
siehe S. 1, Nr. 12) (untere)
(SATA3_2:
siehe S. 1, Nr. 13) (obere)
(SATA3_1:
siehe S. 1, Nr. 13) (untere)
USB 2.0-Stiftleisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 18)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 19)
USB 3.2 Gen1-Stiftleiste
(19-polig, F_USB3_1_2)
(siehe S. 1, Nr. 10)
Type-C-USB-3.2
Gen1-Stiftleiste für die
Frontblende
(20-polig, F_USB3_TC_1)
(siehe S. 1, Nr. 9)
54
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.
Es gibt eine Stiftleiste an diesem
Motherboard. Diese USB-3.2-
Gen1-Stiftleiste kann zwei Ports
unterstützen.
Es gibt eine Type-C-USB-3.2
Gen1-Stiftleiste für die
Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines
USB-3.2 Gen1-Moduls für
zusätzliche USB-3.2 Gen1-Ports.
