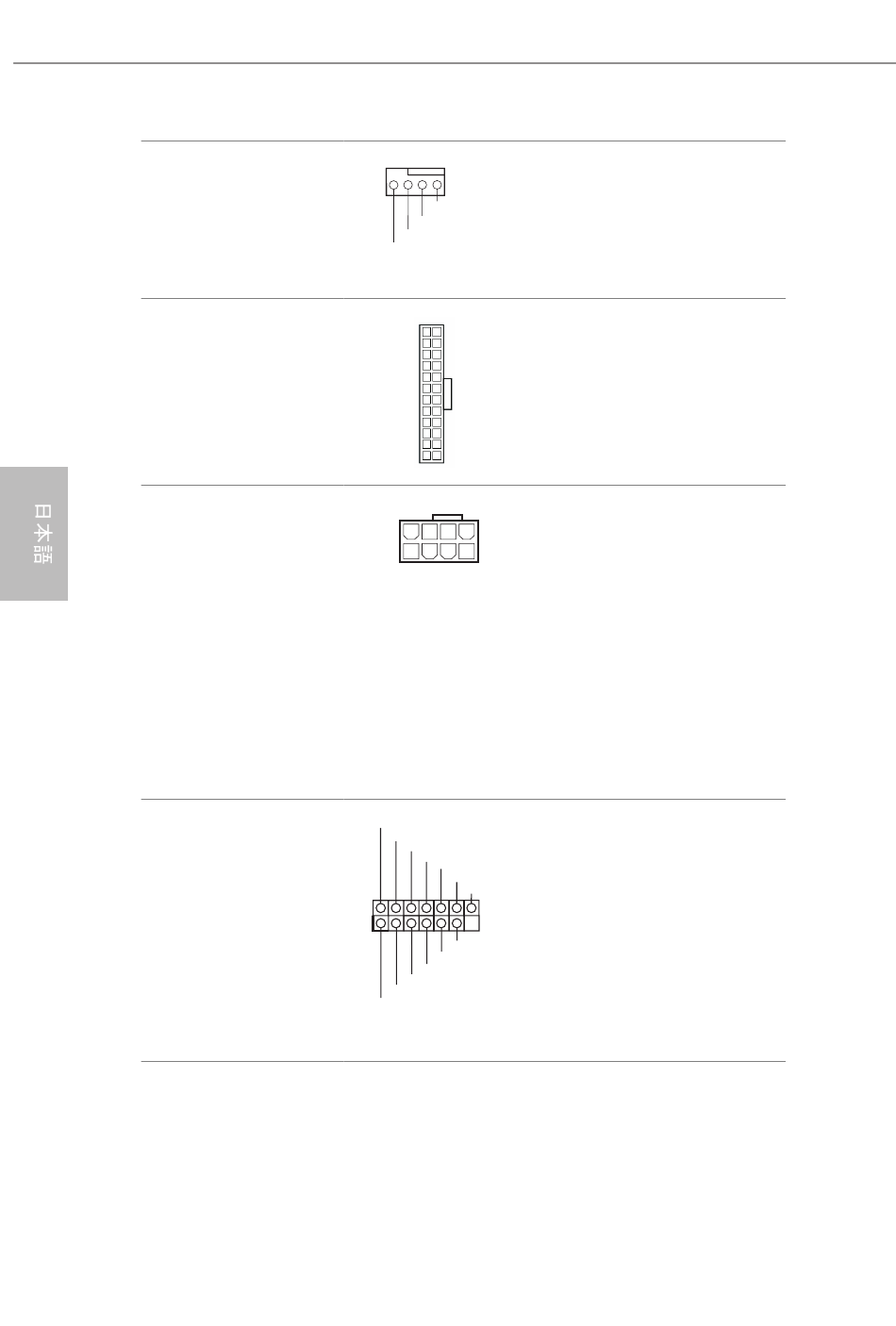

CPU ウォーターポンプファ
ンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1、 No. 3 参照）
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、 No. 8 参照）
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、 No. 1 参照）
SPI TPM ヘッダー
（13 ピン SPI_TPM_J1）
（p.1、 No. 11 参照）
152
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
12 24
1 13
8 5
4 1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
このマザーボードは 4 ピン水冷
却 CPU ファンコネクタが装備さ
れています。 3 ピンの CPU 水冷却
ファンを接続する場合には、 ピン
1-3 に接続してく ださい。
このマザーボードは 24 ピン ATX
電源コネクタが装備されていま
す。 20 ピンの ATX 電源を使用す
るには、 ピン 1 と 13 に合わせて
接続してく ださい。
このマザーボードは 8 ピン
ATX12V 電源コネクターが装備
されています。 4 ピンの ATX 電
源を使用するには、 ピン 1 と 5 に
合わせて接続してく ださい。
* 警告 : 接続されている電源ケー
ブルが、 グラフ ィ ックスカード用
ではなく 、 CPU 用であるこ とを
確認してく ださい。 PCIe 電源ケー
ブルをこのコネクターに接続し
ないでく ださい。
このコネクタは SPI トラステッ ド ・
プラッ トフォーム・モジュール
(TPM) システムに対応するので、
鍵、 デジタル証明書、 パスワード、
データを安全に保管できます。
TPM システムはまた、 ネッ トワー
クセキュ リティを高め、 デジタル証
明書を保護し、 プラッ トフォームの
完全性を保証します。
