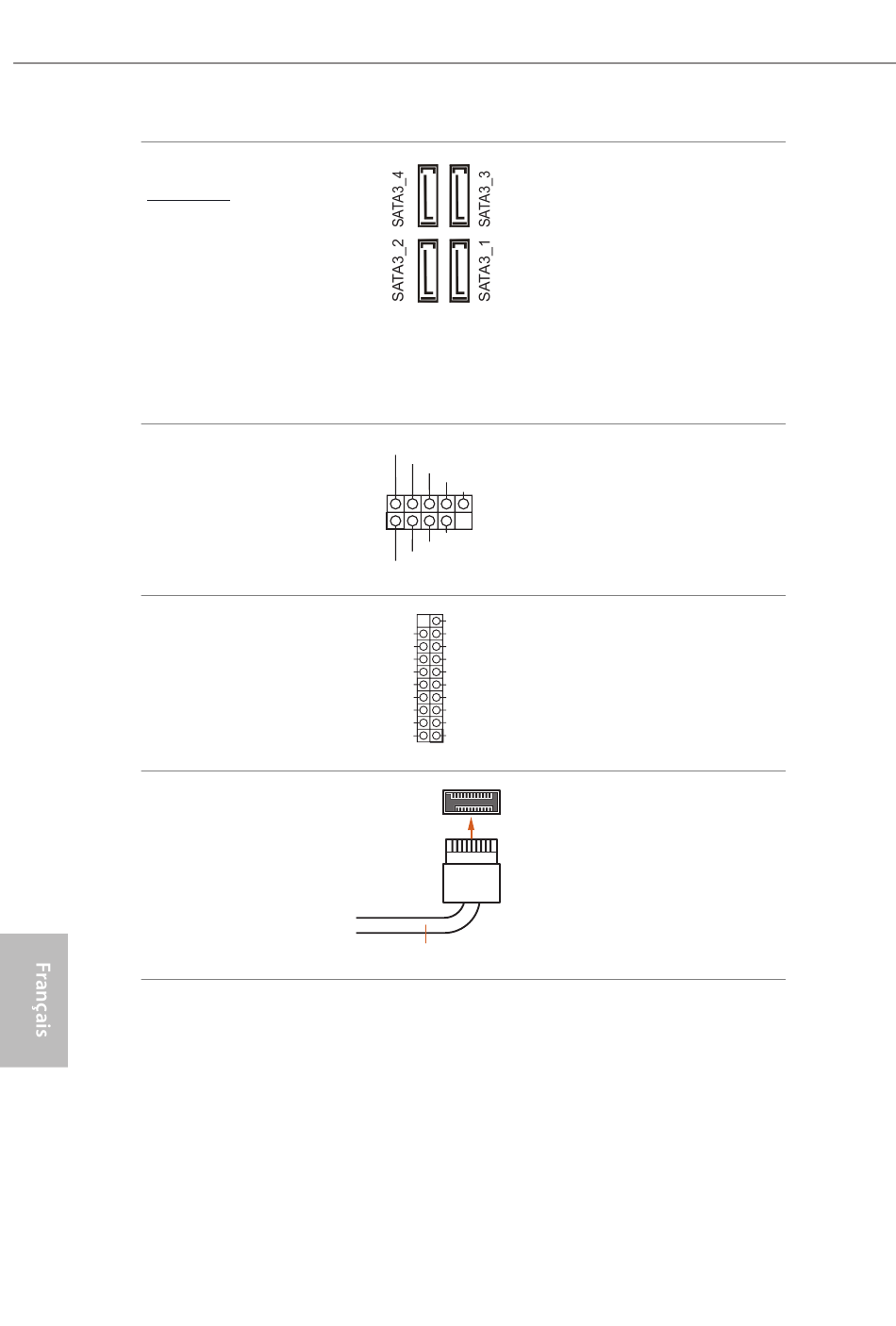

Connecteurs Serial ATA3
Angle droit:
(SATA3_4:
voir p.1, No. 12) (Supérieur)
(SATA3_3:
voir p.1, No. 12) (Inférieur)
(SATA3_2:
voir p.1, No. 13) (Supérieur)
(SATA3_1:
voir p.1, No. 13) (Inférieur)
Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 18)
(USB_5_6 à 9 broches)
(voir p.1, No. 19)
Embase USB 3.2 Gen1
(F_USB3_1_2 à
19 broches)
(voir p.1, No. 10)
Embase USB 3.2 Gen1
Type C sur panneau avant
(F_USB3_TC_1 à
20 broches)
(voir p.1, No. 9)
66
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
Cette carte mère comprend deux
connecteurs. Chaque embase USB
2.0 peut prendre en charge deux
ports.
Cette carte mère comprend un
connecteur. Cette embase USB 3.2
Gen1 peut prendre en charge deux
ports.
Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module
USB 3.2 Gen1 pour des ports
USB 3.2 Gen1 supplémentaires.
