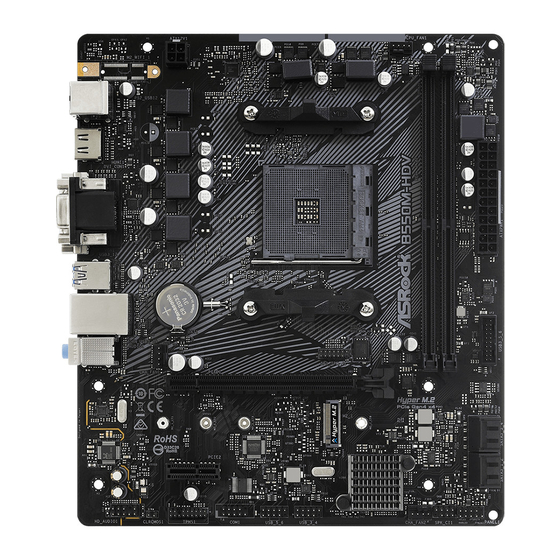

ASROCK B550M-HDV Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B550M-HDV
  6. Bedienungsanleitung
ASROCK B550M-HDV Bedienungsanleitung

ASROCK B550M-HDV Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für B550M-HDV:

Werbung

Quicklinks

Diese Anleitung herunterladen
Machine Translated by Google
Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen

Werbung

loading

Verwandte Anleitungen für ASROCK B550M-HDV

Inhaltszusammenfassung für ASROCK B550M-HDV

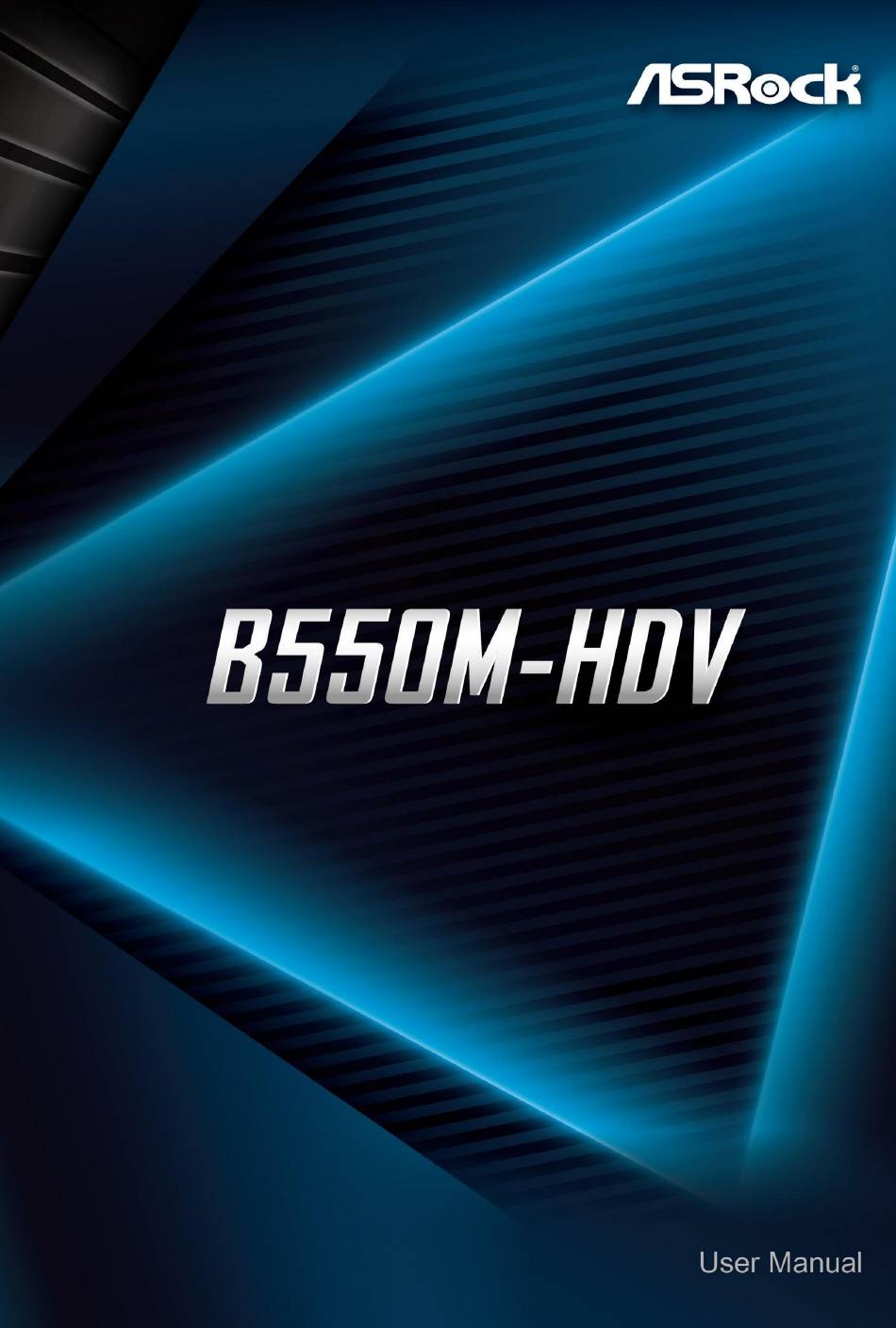

  • Seite 1 Machine Translated by Google Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 2 Copyright©2020 ASRock INC. Alle Rechte vorbehalten. Urheberrechtshinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Zustimmung von ASRock Inc. in irgendeiner Sprache, in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, transkribiert, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken.
  • Seite 3 Waren verursacht wird. Sie haben auch Anspruch auf Reparatur oder Ersatz der Ware, wenn die Ware nicht von akzeptabler Qualität ist und es sich bei dem Mangel nicht um einen schwerwiegenden Mangel handelt. Wenn Sie Hilfe benötigen, rufen Sie bitte ASRock an. Tel.: +886-2-28965588 Durchwahl 123 (es fallen die üblichen internationalen Anrufgebühren an) Die Begriffe HDMI®...
  • Seite 4 2.7 Installationsanleitung für das M.2_SSD (NGFF)-Modul Kapitel 3 Software- und Dienstprogrammbetrieb Treiber installieren 3.2 ASRock Motherboard-Dienstprogramm (A-Tuning) 3.2.1 Installation des ASRock Motherboard Utility (A-Tuning) 3.2.2 Verwendung des ASRock Motherboard Utility (A-Tuning) 3.3 ASRock Live Update & APP Shop 3.3.1 UI-Übersicht 3.3.2 Apps...
  • Seite 5 Machine Translated by Google 3.3.3 BIOS und Treiber 3.3.4 Einstellung Kapitel 4 UEFI-SETUP-UTILITY Einführung 4.1.1 UEFI-Menüleiste 4.1.2 Navigationstasten 4.2 Hauptbildschirm 4.3 OC Tweaker-Bildschirm 4.4 Erweiterter Bildschirm 4.4.1 CPU-Konfiguration 4.4.2 Onboard-Gerätekonfiguration 4.4.3 Speicherkonfiguration 4.4.4 ACPI-Konfiguration 4.4.5 Trusted Computing 4.4.6 AMD PBS 4.4.7 AMD-Übertaktung 4.4.8 AMD CBS 4.5 Werkzeuge...
  • Seite 6 B550M-HDV Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B550M-HDV-Motherboard entschieden haben, ein zuverlässiges Motherboard, das unter der konsequent strengen Qualitätskontrolle von ASRock hergestellt wird. Es bietet hervorragende Leistung mit robustem Design, das dem Engagement von ASRock für Qualität und Langlebigkeit entspricht.
  • Seite 7 (OC)/3800 (OC)/3733 (OC)/3600 (OC)/3466 (OC)/3200/2933/ 2667/2400/2133 ECC und Nicht-ECC, ungepufferter Speicher* * Weitere Informationen finden Sie in der Liste der Speicherunterstützungen auf der Website von ASRock. (http://www.asrock.com/) * Informationen zur maximalen Frequenzunterstützung für DDR4 UDIMM finden Sie auf Seite 21.
  • Seite 8 Machine Translated by Google B550M-HDV Grafik •Integrierte Grafikkarten der AMD RadeonTM Vega-Serie in Ryzen Serie APU* * Die tatsächliche Unterstützung kann je nach CPU variieren •DirectX 12, Pixel Shader 5.0 •Gemeinsamer Speicher standardmäßig 2 GB. Max. Shared Memory unterstützt bis zu 16GB.
  • Seite 9 Gb/s Modul und M.2 PCI Express Modul bis zu Gen4x4 (64 Gb/s) (mit Matisse) oder Gen3x4 ( 32 Gbit/s) (mit Renoir)* * Unterstützt NVMe SSD als Boot-Festplatten * Unterstützt das ASRock U.2 Kit Verbinder •1 x SPI-TPM-Header •1 x COM-Port-Header •1 x Gehäuseeingriffs- und Lautsprecher-Header...
  • Seite 10 •ErP/EuP-fähig (ErP/EuP-fähiges Netzteil ist erforderlich) Für detaillierte Produktinformationen besuchen Sie bitte unsere Website: http://www.asrock.com Bitte beachten Sie, dass mit dem Übertakten ein gewisses Risiko verbunden ist, einschließlich der Anpassung der Einstellungen im BIOS, der Anwendung der Untied Overclocking Technology oder der Verwendung von Übertaktungstools von Drittanbietern.
  • Seite 11 Machine Translated by Google 1.3 Motherboard-Layout CPU_FAN1 ATX12V USB 2.0 T: USB1 B: USB2 USB 3.2 Gen1 T: USB1 B: USB2 CMOS USB 3.2 Gen1 Batterie T: USB3 B: USB4 CHA_FAN1 BIOS SPI_TPM_J1 PCIE1 RoHS Super AUDIO CODEC PCIE2 Vorgebirge B550 COM1 HD_AUDIO1...
  • Seite 12 Machine Translated by Google B550M-HDV Keine Beschreibung 1 ATX 12V-Stromanschluss (ATX12V1) 2 CPU-Lüfteranschluss (CPU_FAN1) 3 2 x 288-polige DDR4-DIMM-Steckplätze (DDR4_A1, DDR4_B1) 4 ATX-Stromanschluss (ATXPWR1) 5 USB 3.2 Gen1-Header (USB3_5_6) 6 SATA3-Anschluss (SATA3_3) 7 SATA3-Anschluss (SATA3_4) 8 SATA3-Anschluss (SATA3_1) 9 SATA3-Anschluss (SATA3_2) 10 Systempanel-Header (PANEL1) 11 Gehäuseeingriff und Lautsprecher-Header (SPK_CI1)
  • Seite 13 Machine Translated by Google 1.4 E/A-Panel Keine Beschreibung Keine Beschreibung 1 USB 2.0-Anschlüsse (USB_12) 7 USB 3.2 Gen1-Anschlüsse (USB3_34) 2 D-Sub-Anschluss 8 USB 3.2 Gen1-Anschlüsse (USB3_12) 9 DVI-D-Anschluss 3 LAN RJ-45-Port* 10 HDMI-Anschluss 4 Line-In (Hellblau)** Frontlautsprecher (Limette)** 11 PS/2-Maus-/Tastaturanschluss 6 Mikrofon (Rosa)** * An jedem LAN-Port befinden sich zwei LEDs.
  • Seite 14 Machine Translated by Google B550M-HDV ** Funktion der Audio-Ports in 7.1-Kanal-Konfiguration: Hafen Funktion Hintere Lautsprecher Hellblau (Rückseite) Limette (Rückseite) Frontlautsprecherausgang Rosa (Rückseite) Zentral-/Subwoofer-Lautsprecherausgang Limette (Frontplatte) Seitenlautsprecher aus Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 15 Machine Translated by Google Kapitel 2 Installation Dies ist ein Motherboard im Micro-ATX-Formfaktor. Bevor Sie das Motherboard installieren, prüfen Sie die Konfiguration Ihres Gehäuses, um sicherzustellen, dass das Motherboard hineinpasst. Vorsichtsmaßnahmen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.
  • Seite 16 Machine Translated by Google B550M-HDV 2.1 Einbau der CPU Ziehen Sie alle Netzkabel ab, bevor Sie die CPU installieren. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 17 Machine Translated by Google Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 18 Machine Translated by Google B550M-HDV 2.2 Installation des CPU-Lüfters und Kühlkörpers Nachdem Sie die CPU in dieses Motherboard eingebaut haben, müssen Sie einen größeren Kühlkörper und einen größeren Lüfter installieren, um die Wärme abzuleiten. Sie müssen außerdem Wärmeleitpaste zwischen CPU und Kühlkörper sprühen, um die Wärmeableitung zu verbessern.
  • Seite 19 Machine Translated by Google Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 20 Machine Translated by Google B550M-HDV Installation des AM4 Box Cooler SR2 Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 21 Machine Translated by Google Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 22 Machine Translated by Google B550M-HDV *Die hier gezeigten Diagramme dienen nur als Referenz. Die Header befinden sich möglicherweise an einer anderen Position auf Ihrem Motherboard. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 23 Machine Translated by Google Installation des AM4 Box Cooler SR3 Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 24 Machine Translated by Google B550M-HDV Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 25 Machine Translated by Google +12V *Die hier gezeigten Diagramme dienen nur als Referenz. Die Header befinden sich möglicherweise an einer anderen Position auf Ihrem Motherboard. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 26 Machine Translated by Google B550M-HDV 2.3 Speichermodule (DIMM) installieren Dieses Motherboard verfügt über zwei 288-polige DDR4-DIMM-Steckplätze (Double Data Rate 4) und unterstützt die Dual-Channel-Speichertechnologie. 1. Für die Dual-Channel-Konfiguration müssen Sie immer identische (the same) installieren Marke, Geschwindigkeit, Größe und Chiptyp) DDR4-DIMM-Paare.
  • Seite 27 Machine Translated by Google Das DIMM passt nur in einer korrekten Ausrichtung. Es führt zu dauerhaften Schäden an der Hauptplatine und dem DIMM, wenn Sie das DIMM in falscher Ausrichtung mit Gewalt in den Steckplatz einsetzen. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 28 Machine Translated by Google B550M-HDV 2.4 Erweiterungssteckplätze (PCI-Express-Steckplätze) Auf dem Motherboard befinden sich 2 PCI-Express-Steckplätze. Bitte stellen Sie vor dem Einbau einer Erweiterungskarte sicher, dass die Stromversorgung ausgeschaltet bzw. das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die erforderlichen Hardwareeinstellungen für die Karte vor, bevor Sie mit der Installation beginnen.
  • Seite 29 Machine Translated by Google 2.5 Jumper-Setup Die Abbildung zeigt, wie die Jumper eingerichtet sind. Wenn die Jumper-Kappe auf die Pins gesteckt wird, ist der Jumper „Short“. Wenn keine Jumperkappe auf den Pins steckt, ist der Jumper „Offen“. Kurz: CMOS löschen CMOS-Jumper löschen (CLRMOS1) 2-poliger Jumper...
  • Seite 30 Machine Translated by Google B550M-HDV 2.6 Onboard-Header und Anschlüsse Onboard-Header und -Anschlüsse sind KEINE Jumper. Platzieren Sie KEINE Überbrückungskappen über diesen Stiftleisten und Anschlüssen. Das Anbringen von Überbrückungskappen über den Stiftleisten und Anschlüssen führt zu dauerhaften Schäden am Motherboard. PLED+ Kopfzeile des Systempanels Schließen Sie den...
  • Seite 31 Machine Translated by Google Gehäuseeingriff und Bitte verbinden Sie die LAUTSPRECHER DUMMY Gehäuseeingriff und die Lautsprecher-Header DUMMY (7-polig SPK_CI1) Chassis-Lautsprecher dazu Header. (siehe S.6, Nr. 11) SIGNAL DUMMY Serielle ATA3-Anschlüsse Diese vier SATA3 (SATA3_1: Anschlüsse unterstützen SATA Datenkabel für interne siehe S.6, Nr.
  • Seite 32 Machine Translated by Google B550M-HDV 1. High Definition Audio unterstützt Jack Sensing, aber das Panel-Kabel am Gehäuse muss HDA unterstützen, um ordnungsgemäß zu funktionieren. Bitte befolgen Sie die Anweisungen in unserem Handbuch und im Chassis-Handbuch, um Ihr System zu installieren.
  • Seite 33 Machine Translated by Google Bitte schließen Sie ein ATX an ATX 12V-Stromversorgung Verbinder 12V-Stromversorgung dazu Verbinder. (4-Pin ATX12V1) (siehe S.6, Nr. 1) *Der Netzstecker passt in diesen Stecker hinein nur eine Ausrichtung. RRXD1 Serieller Port-Header Dieser COM1-Header DDTR#1 DDSR#1 CCTS#1 (9-polig COM1) unterstützt ein serielles Portmodul.
  • Seite 34 Machine Translated by Google B550M-HDV 2.7 Installationsanleitung für das M.2_SSD (NGFF)-Modul Der M.2, auch als Next Generation Form Factor (NGFF) bekannt, ist ein kleiner und vielseitiger Card-Edge- Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper M.2-Sockel unterstützt M Key Typ 2242/2260/2280 M.2 SATA3 6.0 Gbit/s-Module und M.2 PCI Express-Module bis zu Gen4x4 (64 Gbit/s) (mit Matisse) oder...
  • Seite 35 Machine Translated by Google Schritt 3 Bewegen Sie den Abstandshalter entsprechend Modultyp und -länge. Der Abstandshalter wird standardmäßig an der Mutterposition C platziert. Überspringen Sie Schritt 3 und 4 und fahren Sie direkt mit Schritt 5 fort, wenn Sie die Standardmutter verwenden möchten. Andernfalls lösen Sie den Abstandshalter von Hand.
  • Seite 36 Machine Translated by Google B550M-HDV Schritt 6 Ziehen Sie die Schraube mit einem Schraubendreher fest, um das Modul zu befestigen. Bitte ziehen Sie die Schraube nicht zu fest an, da dies das Modul beschädigen könnte. MUTTER2 MUTTER1 Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 37 Sandisk Z400s-SD8SNAT-128G-1122 SanDisk SATA SanDisk-SD6SN1M-128G Transcend TS256GMTS800-256GB Über SATA hinausgehen V-Color SATA V-Color 120G V-Color SATA V-Color 240G SATA WD GRÜN WDS240G1G0B-00RC30 Die neuesten Updates der M.2_SSD (NFGG)-Modulunterstützungsliste finden Sie auf unserer Website: http:// www.asrock.com Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 38 Machine Translated by Google B550M-HDV Kapitel 3 Software- und Dienstprogrammbetrieb 3.1 Treiber installieren Die mit dem Motherboard gelieferte Support-CD enthält notwendige Treiber und nützliche Dienstprogramme, die die Funktionen des Motherboards erweitern. Ausführen der Support-CD Um mit der Verwendung der Support-CD zu beginnen, legen Sie die CD in Ihr CD-ROM-Laufwerk ein. Die CD zeigt automatisch das Hauptmenü...
  • Seite 39 Benutzeroberfläche, mehr neuen Funktionen und verbesserten Dienstprogrammen. 3.2.1 Installation des ASRock Motherboard Utility (A-Tuning) Das ASRock Motherboard Utility (A-Tuning) kann im ASRock Live Update & APP Shop heruntergeladen werden. Nach der Installation finden Sie auf Ihrem Desktop das Symbol „ASRock Motherboard Utility (A-Tuning)“.
  • Seite 40 Machine Translated by Google B550M-HDV OC-Tweaker Konfigurationen zum Übertakten des Systems. Systeminformationen Informationen zum System anzeigen. *Die Registerkarte „Systembrowser“ wird bei bestimmten Modellen möglicherweise nicht angezeigt. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 41 Geschwindigkeitsstufe um, wenn die eingestellte Temperatur erreicht ist. Einstellungen Konfigurieren Sie das ASRock Motherboard Utility (A-Tuning). Klicken Sie auf „Beim Windows-Start automatisch ausführen“, wenn Sie möchten, dass das ASRock Motherboard Utility (A-Tuning) beim Starten des Windows- Betriebssystems gestartet wird. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 42 Der ASRock Live Update & APP Shop ist ein Online-Shop zum Kauf und Herunterladen von Softwareanwendungen für Ihren ASRock-Computer. Sie können verschiedene Apps und Support-Dienstprogramme schnell und einfach installieren. Mit ASRock Live Update & APP Shop können Sie Ihr System optimieren und Ihr Motherboard einfach mit wenigen Klicks auf dem neuesten Stand halten.
  • Seite 43 Machine Translated by Google 3.3.2 Apps Wenn die Registerkarte „Apps“ ausgewählt ist, werden auf dem Bildschirm alle verfügbaren Apps angezeigt, die Sie herunterladen können. Installieren einer App Schritt 1 Suchen Sie die App, die Sie installieren möchten. Die am häufigsten empfohlene App wird auf der linken Seite des Bildschirms angezeigt. Die anderen verschiedenen Apps werden rechts angezeigt.
  • Seite 44 Machine Translated by Google B550M-HDV Schritt 3 Wenn Sie die App installieren möchten, klicken Sie auf das rote Symbol um den Download zu starten. Schritt 4 Wenn die Installation abgeschlossen ist, wird in der oberen rechten Ecke das grüne Symbol „Installiert“ angezeigt.
  • Seite 45 Machine Translated by Google Aktualisieren einer App Sie können nur die Apps aktualisieren, die Sie bereits installiert haben. Wenn für Ihre App eine neue Version verfügbar ist, wird unter dem Symbol der installierten App die Markierung „Neue Version“ angezeigt. Schritt 1 Klicken Sie auf das App-Symbol, um weitere Details anzuzeigen.
  • Seite 46 Machine Translated by Google B550M-HDV 3.3.3 BIOS und Treiber BIOS oder Treiber installieren Wenn die Registerkarte „BIOS & Treiber“ ausgewählt ist, wird eine Liste empfohlener oder kritischer Updates für das BIOS oder die Treiber angezeigt. Bitte aktualisieren Sie sie alle bald.
  • Seite 47 Machine Translated by Google 3.3.4 Einstellung Auf der Seite „Einstellungen“ können Sie die Sprache ändern, den Serverstandort auswählen und festlegen, ob Sie den ASRock Live Update & APP Shop beim Windows-Start automatisch ausführen möchten. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 48 Machine Translated by Google B550M-HDV Kapitel 4 UEFI-SETUP-UTILITY 4.1 Einführung In diesem Abschnitt wird erläutert, wie Sie das UEFI SETUP UTILITY zum Konfigurieren Ihres Systems verwenden. Sie können das UEFI SETUP UTILITY ausführen, indem Sie direkt nach dem Einschalten des Computers <F2> oder <Entf> drücken.
  • Seite 49 Machine Translated by Google 4.1.2 Navigationstasten Verwenden Sie die Taste < > oder < >, um zwischen den Optionen in der Menüleiste auszuwählen, und verwenden Sie die Taste < > oder < >, um den Cursor nach oben oder unten zu bewegen, um Elemente auszuwählen. Drücken Sie dann die <Eingabetaste>, um zum Unterbildschirm zu gelangen.
  • Seite 50 Machine Translated by Google B550M-HDV 4.2 Hauptbildschirm Wenn Sie das UEFI SETUP UTILITY aufrufen, erscheint der Hauptbildschirm und zeigt die Systemübersicht an. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 51 Machine Translated by Google 4.3 OC Tweaker-Bildschirm Im OC Tweaker-Bildschirm können Sie Übertaktungsfunktionen einrichten. Da die UEFI-Software ständig aktualisiert wird, dienen die folgenden UEFI-Setup-Bildschirme und Beschreibungen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem überein, was Sie auf Ihrem Bildschirm sehen. CPU-Frequenz und -Spannung (VID) ändern sich Wenn dieses Element auf [Manuell] eingestellt ist, werden der Multiplikator und die Spannung basierend auf der Benutzerauswahl eingestellt.
  • Seite 52 Machine Translated by Google B550M-HDV CCX1-Frequenz (MHz) Verwenden Sie dieses Element, um die CCX1-Frequenz anzupassen. CCD1 CCX0-Frequenz (MHz) Verwenden Sie dieses Element, um die CCX0-Frequenz anzupassen. CCX1-Frequenz (MHz) Verwenden Sie dieses Element, um die CCX1-Frequenz anzupassen. SoC/Uncore OC-Spannung (VID) Geben Sie die SoC/Uncore-Spannung (VDD_SOC) in mV an, um Speicher und Infinity Fabric-Übertaktung zu unterstützen. VDD_SOC bestimmt auch die GPU-Spannung auf Prozessoren mit integrierter Grafik.
  • Seite 53 Machine Translated by Google DRAM-Frequenz Wenn [Auto] ausgewählt ist, erkennt das Motherboard die eingesetzten Speichermodule und weist automatisch die entsprechende Frequenz zu. Durch Einstellen der DRAM-Frequenz kann das DRAM-Timing angepasst werden. Infinity Fabric Frequenz und Teiler AMD Overclocking Setup Stellen Sie die Infinity Fabric-Frequenz (FCLK) ein. Auto: FCLK = MCLK. Manuell: Für eine optimale Leistung muss FCLK in den meisten Fällen kleiner oder gleich MCLK sein.
  • Seite 54 Machine Translated by Google B550M-HDV 4.4 Erweiterter Bildschirm In diesem Abschnitt können Sie die Konfigurationen für die folgenden Elemente festlegen: CPU-Konfiguration, Onboard-Gerätekonfiguration, Speicherkonfiguration, ACPI-Konfiguration, Trusted Computing, AMD PBS, AMD Overclocking und AMD CBS. Das Einstellen falscher Werte in diesem Abschnitt kann zu Fehlfunktionen des Systems führen.
  • Seite 55 Machine Translated by Google 4.4.1 CPU-Konfiguration PSS-Unterstützung Verwenden Sie dies, um die Generierung von ACPI_PPC-, _PSS- und _PCT-Objekten zu aktivieren oder zu deaktivieren. NX-Modus Verwenden Sie dies, um den NX-Modus zu aktivieren oder zu deaktivieren. SVM-Mode Wenn dies auf [Aktiviert] eingestellt ist, kann eine VMM (Virtual Machine Architecture) die zusätzlichen Hardwarefunktionen von AMD-V nutzen.
  • Seite 56 Machine Translated by Google B550M-HDV 4.4.2 Onboard-Gerätekonfiguration SR-IOV-Unterstützung Aktivieren/deaktivieren Sie SR-IOV (Single Root IO Virtualization Support), wenn das System über SR-IOV-fähige PCIe- Geräte verfügt. UMA-Frame-Puffergröße (nur für Prozessor mit integrierter Grafik) Mit diesem Element können Sie die Größe des UMA-Framepuffers festlegen.
  • Seite 57 Machine Translated by Google BT ein/aus Bluetooth aktivieren/deaktivieren. PS2 Y-Kabel Aktivieren Sie das PS2-Y-Kabel oder stellen Sie diese Option auf „Auto“. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 58 Machine Translated by Google B550M-HDV 4.4.3 Speicherkonfiguration SATA-Modus AHCI: Unterstützt neue Funktionen, die die Leistung verbessern. RAID: Fassen Sie mehrere Festplatten zu einer logischen Einheit zusammen. SATA-Hot-Plug Aktivieren/deaktivieren Sie die SATA-Hot-Plug-Funktion. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 59 Machine Translated by Google 4.4.4 ACPI-Konfiguration Suspend to RAM Es wird empfohlen, für den ACPI S3-Energiesparmodus „Automatisch“ auszuwählen. Tiefschlaf Konfigurieren Sie den Tiefschlafmodus zum Energiesparen, wenn der Computer heruntergefahren wird. PS/2-Tastatur-S4/S5-Weckunterstützung Ermöglicht das Aufwecken des Systems durch eine PS/2-Tastatur in S4/S5. PCIE-Geräte werden eingeschaltet Ermöglichen Sie das Aufwecken des Systems durch ein PCIE-Gerät und aktivieren Sie Wake-on-LAN.
  • Seite 60 Machine Translated by Google B550M-HDV 4.4.5 Trusted Computing Unterstützung für Sicherheitsgeräte Aktivieren oder deaktivieren Sie die BIOS-Unterstützung für Sicherheitsgeräte. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 61 Machine Translated by Google 4.4.6 AMD PBS Das AMD PBS-Menü greift auf AMD-spezifische Funktionen zu. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 62 Machine Translated by Google B550M-HDV 4.4.7 AMD-Übertaktung Das AMD Overclocking-Menü greift auf Optionen zum Konfigurieren der CPU-Frequenz und -Spannung zu. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 63 Machine Translated by Google 4.4.8 AMD CBS Das AMD CBS-Menü greift auf AMD-spezifische Funktionen zu. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 64 Machine Translated by Google B550M-HDV 4.5 Werkzeuge Einfacher RAID-Installer Easy RAID Installer hilft Ihnen, den RAID-Treiber von der Support-CD auf Ihr USB-Speichergerät zu kopieren. Nachdem Sie die Treiber kopiert haben, ändern Sie bitte den SATA-Modus auf RAID. Anschließend können Sie mit der Installation des Betriebssystems im RAID-Modus beginnen.
  • Seite 65 Machine Translated by Google 4.6 Bildschirm zur Überwachung von Hardware-Gesundheitsereignissen In diesem Abschnitt können Sie den Status der Hardware Ihres Systems überwachen, einschließlich der Parameter CPU-Temperatur, Motherboard-Temperatur, Lüftergeschwindigkeit und Spannung. CPU-Lüfter1-Einstellung Wählen Sie einen Lüftermodus für CPU-Lüfter 1 oder wählen Sie „Anpassen“, um 5 CPU-Temperaturen festzulegen und jeder Temperatur eine entsprechende Lüftergeschwindigkeit zuzuweisen.
  • Seite 66 Machine Translated by Google B550M-HDV Fantastisch Wählen Sie einen Lüftermodus für „Lüfter“ oder wählen Sie „Anpassen“, um 5 CPU-Temperaturen festzulegen und jeder Temperatur eine entsprechende Lüftergeschwindigkeit zuzuweisen. FanTuning Ermitteln Sie die niedrigste Lüftergeschwindigkeit im System. Es kann 3–5 Minuten dauern, bis der Vorgang abgeschlossen ist.
  • Seite 67 Machine Translated by Google 4.7 Sicherheitsbildschirm In diesem Abschnitt können Sie das Supervisor-/Benutzerkennwort für das System festlegen oder ändern. Sie können auch das Benutzerkennwort löschen. Supervisor Passwort Legen Sie das Passwort für das Administratorkonto fest oder ändern Sie es. Nur der Administrator hat die Berechtigung, die Einstellungen im UEFI-Setup-Dienstprogramm zu ändern.
  • Seite 68 Machine Translated by Google B550M-HDV 4.8 Startbildschirm In diesem Abschnitt werden die verfügbaren Geräte auf Ihrem System angezeigt, damit Sie die Starteinstellungen und die Startpriorität konfigurieren können. Booten Sie über das integrierte LAN Ermöglichen Sie, dass das System durch das integrierte LAN aufgeweckt wird.
  • Seite 69 Machine Translated by Google CSM (Kompatibilitätsunterstützungsmodul) Aktivieren Sie diese Option, um das Kompatibilitätsunterstützungsmodul zu starten. Bitte deaktivieren Sie die Funktion nicht, es sei denn, Sie führen einen WHCK-Test durch. Starten Sie die PXE OpROM-Richtlinie Wählen Sie „Nur UEFI“, um diejenigen auszuführen, die nur das UEFI-Options-ROM unterstützen. Wählen Sie „Nur Legacy“ aus, um diejenigen auszuführen, die nur Legacy-Options-ROMs unterstützen.
  • Seite 70 Machine Translated by Google B550M-HDV AddOn ROM-Anzeige Aktivieren Sie die Add-On-ROM-Anzeige, um die Add-On-ROM-Meldungen anzuzeigen, oder konfigurieren Sie das Add- On-ROM, wenn Sie das Vollbild-Logo aktiviert haben. Für eine schnellere Startgeschwindigkeit deaktivieren. Dieses Handbuch wurde von http://www.manualowl.com heruntergeladen...
  • Seite 71 Machine Translated by Google 4.9 Bildschirm „Beenden“. Änderungen sichern und beenden Wenn Sie diese Option auswählen, wird die folgende Meldung angezeigt: „Konfigurationsänderungen speichern und Setup beenden?“ wird herausspringen. Wählen Sie [OK], um die Änderungen zu speichern und das UEFI-SETUP zu verlassen DIENSTPROGRAMM.
  • Seite 72 Machine Translated by Google Kontaktinformationen Wenn Sie Kontakt zu ASRock aufnehmen oder mehr über ASRock erfahren möchten, besuchen Sie gerne die Website von ASRock unter http://www.asrock.com. Für weitere Informationen wenden Sie sich bitte an Ihren Händler. Bei technischen Fragen senden Sie bitte ein Support- Anfrageformular unter https://event.asrock.com/tsd.asp...
  • Seite 73 Machine Translated by Google KONFORMITÄTSERKLÄRUNG Gemäß FCC Teil 2 Abschnitt 2.1077(a) Name der verantwortlichen Partei: ASRock Incorporation Adresse: 13848 Magnolia Ave, Chino, CA91710 Telefon-/Fax-Nr.: +1-909-590-8308/+1-909-590-1026 erklärt hiermit, dass das Produkt Produktname: Motherboard Modell-Nr : B550M-HDV Entspricht den folgenden Spezifikationen: FCC Teil 15, Unterabschnitt B, Unbeabsichtigte Strahler Ergänzende Angaben:...
  • Seite 74 Machine Translated by Google EU-Konformitätserklärung Für folgende Geräte: Hauptplatine (Produktname) B550M-HDV / ASRock (Modellbezeichnung / Handelsname) ASRock Incorporation (Herstellername) 2F., Nr.37, Abs. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (ROC) (Herstelleradresse) EMV – Richtlinie 2014/30/EU (vom 20. April 2016) ÿ...
