1.4 Wbudowane złącza główkowe i inne złącza
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek
nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i
złączami spowoduje trwałe uszkodzenie płyty głównej.
Złącze główkowe na panelu
systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 14)
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może
skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk
resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości
wykonania normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest
włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie
uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub
wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda
LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie
składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED
aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu
panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział
przewodów i pinów.
Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 15)

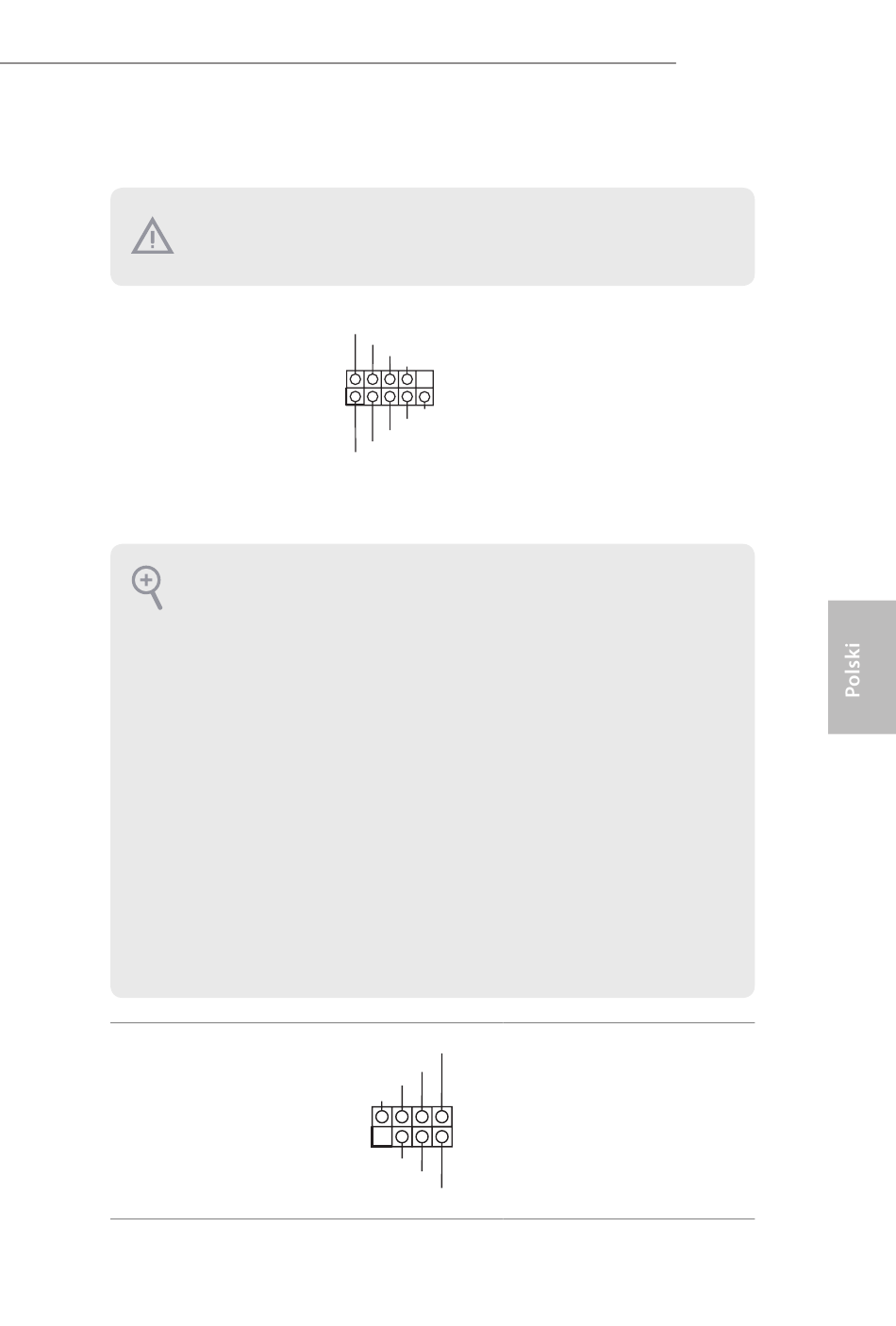

PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
Do tego złącza główkowego można
podłączać przycisk zasilania,
przycisk reset i wskaźnik stanu
systemu na obudowie, zgodnie z
przydziałem pinów poniżej. Przed
podłączeniem kabli należy zapisać
pozycję pinów plus i minus.
Podłącz to tego złącza główkowego
diodę LED zasilania obudowy i
głośnik obudowy .
