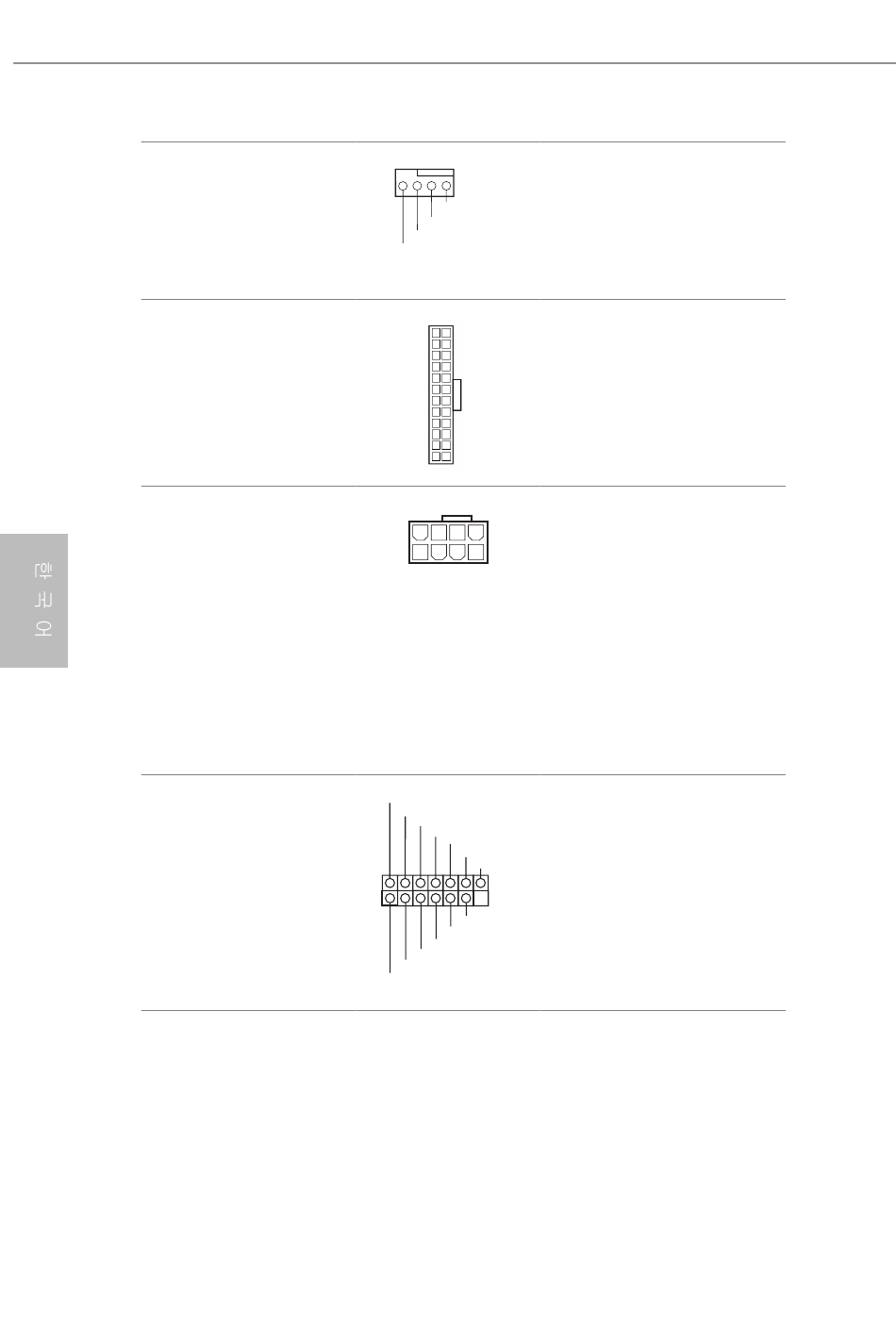

CPU 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 3 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목 참조 )
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
SPI TPM 헤더
(13 핀 SPI_TPM_J1)
(1 페이지 , 11 번 항목 참조 )
140
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
12 24
1 13
8 5
4 1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
이 마더보드에는 24핀 ATX 전원
커넥터가 탑재되어 있습니다 .
20 핀 ATX 전원공급장치를
사용하려면 핀 1과 핀 13을 따라
연결하십시오 .
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면 핀
1과 핀 5을 따라 연결하십시오.
* 경고 : 연결된 전원 케이블이
그래픽 카드가 아닌 CPU용인지
확인하십시오 . PCIe 전원
케이블을 이 커넥터에 꽂지
마십시오 .
이 커넥터는 키, 디지털 인증서,
암호 및 데이터를 안전하게
보관할 수 있는 SPI TPM(Trusted
Platform Module) 시스템을
지원합니다 . TPM 시스템은
네트워크 보안을 강화하고 ,
디지털 신원을 보호하며 플랫폼
무결성을 유지합니다 .
