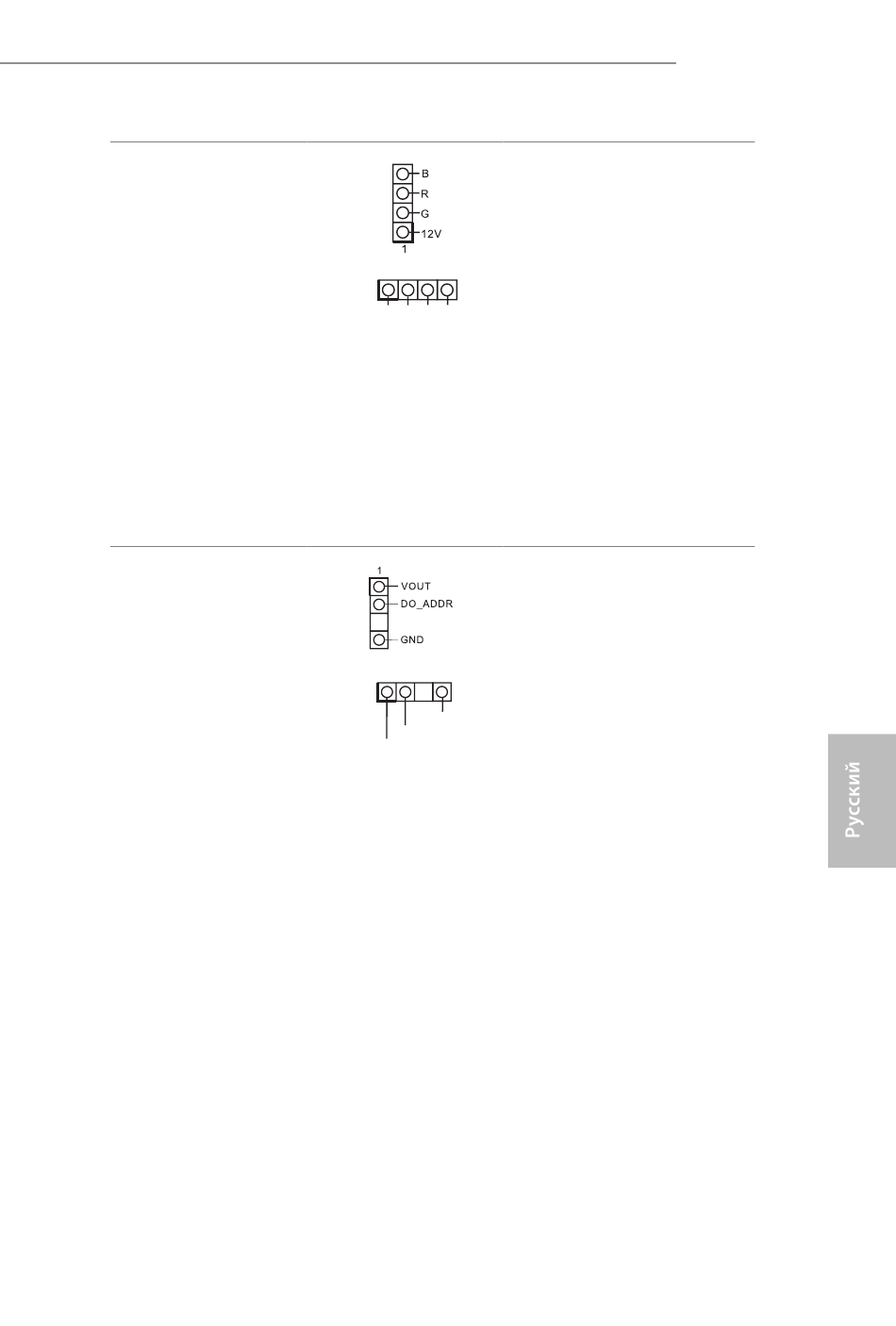

Колодки для подключения
светодиодной RGB-подсветки.
(4-контактная, RGB_LED1)
(см. стр. 1, № 6)
(4-контактная, RGB_LED2)
(см. стр. 1, № 24)
Колодки адресуемой
светодиодной подсветки
(3-контакта, ADDR_LED1)
(см. стр. 1, № 7)
(3-контакта, ADDR_LED2)
(см. стр. 1, № 23)
Эти две колодки для RGB-
подсветки служат для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
1
световые эффекты.
12V G R B
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения
об использовании этих двух
колодок см. на стр. 43.
Эти две колодки для адресуемой
светодиодной подсветки
служат для подключения
удлинительного кабеля
адресуемой светодиодной
подсветки, которая позволяет
1
реализовать различные
GND
DO_ADDR световые эффекты.
VOUT
Внимание! Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 44.
B550M PG Riptide
105
