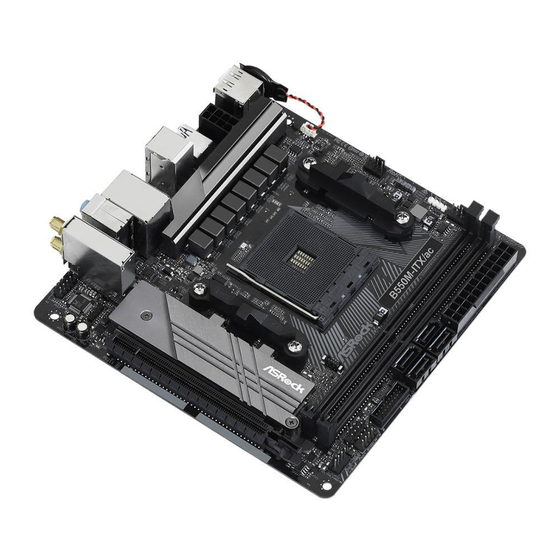

ASROCK B550M-ITX/ac Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B550M-ITX/ac
  6. Bedienungsanleitung

ASROCK B550M-ITX/ac Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Version 1.0
Published June 2020
Copyright©2020 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B550M-ITX/ac

Inhaltszusammenfassung für ASROCK B550M-ITX/ac

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Seite 3 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...

  • Seite 5: Motherboard-Layout

    B550M-ITX/ac Motherboard Layout BAT1 ADDR_LED1 RGB_LED1 CHA_FAN1 CPU_FAN1 ATX12V1 USB 3.2 Gen1 T: USB1 B: USB2 USB 3.2 Gen1 T: USB3_3 B: USB3_TC_1 RoHS M2_WIFI1 B550 CLRCMOS1 HD_AUDIO1 SPEAKER1 CHA_FAN2/WP PCIE1...
  • Seite 6 Description CPU Fan Connector (CPU_FAN1) Addressable LED Header (ADDR_LED1) RGB LED Header (RGB_LED1) Chassis/Water Pump Fan Connector (CHA_FAN1/WP) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) ATX Power Connector (ATXPWR1) SATA3 Connectors (SATA3_1_3) SATA3 Connectors (SATA3_2_4) USB 3.2 Gen1 Header (USB3_4_5) System Panel Header (PANEL1) USB 2.0 Header (USB_3_4) Clear CMOS Jumper (CLRCMOS1)
  • Seite 7 B550M-ITX/ac I/O Panel No. Description No. Description USB 2.0 Ports (USB_12)* USB 3.2 Gen1 Type-A Port (USB3_3) LAN RJ-45 Port** USB 3.2 Gen1 Type-C Port (USB3_TC_1) Line In (Light Blue)*** PS/2 Mouse/Keyboard Port Front Speaker (Lime)*** USB 3.2 Gen1 Type-A Port (USB3_1_2) Antenna Ports DisplayPort 1.4...
  • Seite 8 *** Function of the Audio Ports in 7.1-channel Configuration: Port Function Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out...
  • Seite 9 B550M-ITX/ac WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antennas WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.2 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/g/n/ ac connectivity standards and Bluetooth v4.2. WiFi + BT module is an easy-to-use wireless local area network (WLAN) adapter to support WiFi + BT.
  • Seite 10 WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected. Step 3 Set the WiFi 2.4/5 GHz Antenna as shown in the illustration.

  • Seite 11: Chapter 1 Introduction

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 12: Specifications

    4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000 (OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466 (OC)/3200/2933/2667/2400/2133 ECC & non-ECC, un-buffered memory* * Please refer to Memory Support List on ASRock’s website for more information. (http://www.asrock.com/) * Please refer to page 24 for DDR4 UDIMM maximum frequency support. • Max. capacity of system memory: 64GB • Supports Extreme Memory Profile (XMP) memory modules...
  • Seite 13 B550M-ITX/ac AMD Ryzen series CPUs (Matisse) Expansion Slot • 1 x PCI Express 4.0 x16 Slot (PCIE1: x16 mode)** AMD Ryzen series APUs (Renoir) • 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)** * Supports PCIe riser cards to extend x8/x8 slots ** Supports NVMe SSD as boot disks • 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-...
  • Seite 14 Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s) (with Renoir)* * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit Connector • 1 x RGB LED Header * Supports in total up to 12V/3A, 36W LED Strip • 1 x Addressable LED Header...
  • Seite 15 • Fan Multi-Speed Control: CPU, Chassis/Water Pump Fans • Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore • Microsoft® Windows® 10 64-bit Certifica- • FCC, CE tions • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com...
  • Seite 16 Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may affect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense.

  • Seite 17: Chapter 2 Installation

    B550M-ITX/ac Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 18: Installing The Cpu

    2.1 Installing the CPU Unplug all power cables before installing the CPU.
  • Seite 19 B550M-ITX/ac...
  • Seite 20 2.2 Installing the CPU Fan and Heatsink After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other.
  • Seite 21 B550M-ITX/ac...
  • Seite 22 Installing the AM4 Box Cooler SR2...
  • Seite 23 B550M-ITX/ac...
  • Seite 24 *The diagrams shown here are for reference only. The headers might be in a different position on your motherboard.
  • Seite 25 B550M-ITX/ac Installing the AM4 Box Cooler SR3...
  • Seite 27 B550M-ITX/ac +12V *The diagrams shown here are for reference only. The headers might be in a different position on your motherboard.
  • Seite 28 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Seite 29 B550M-ITX/ac The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.
  • Seite 30 2.4 Expansion Slot (PCI Express Slot) There is 1 PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 31 B550M-ITX/ac 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper...
  • Seite 32 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power (9-pin PANEL1) button, reset button and...
  • Seite 33 B550M-ITX/ac Serial ATA3 Connectors These four SATA3 (SATA3_1_3: connectors support SATA see p.1, No. 7) data cables for internal (SATA3_2_4: storage devices with up to see p.1, No. 8) 6.0 Gb/s data transfer rate. USB 2.0 Headers There is one header on...
  • Seite 34 Chassis Water Pump Fan This motherboard Connectors provides two 4-Pin water (4-pin CHA_FAN1/WP) cooling chassis fan (see p.1, No. 4) connector. If you plan to connect a 3-Pin chassis FAN_SPEED_CONTROL CHA_FAN_SPEED water cooler fan, please FAN_VOLTAGE connect it to Pin 1-3. (4-pin CHA_FAN2/WP) FAN_VOLTAGE (see p.1, No.
  • Seite 35 B550M-ITX/ac RGB LED Header RGB header is used to connect (4-pin RGB_LED1) RGB LED extension cable which 12V G R (see p.1, No. 3) allows users to choose from vari- ous LED lighting effects. Caution: Never install the RGB LED cable in the wrong orienta- tion;...
  • Seite 36 2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1) supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s) (with Renoir).
  • Seite 37 B550M-ITX/ac Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module. Step 4 Align and gently insert the M.2...
  • Seite 38 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 39 B550M-ITX/ac 2.8 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Seite 40 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strip to the Addressable LED Header (ADDR_LED1) on the motherboard. ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Seite 41 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.
  • Seite 42 1 Einleitung Vielen Dank für den Kauf unseres ASRock B550M-ITX/ac, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt. Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden.

  • Seite 43: Technische Daten

    4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/ 2133 ECC und non-ECC, ungepufferter Speicher* * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) * Bitte beachten Sie Seite 24 für die maximal unterstützte Frequenz von DDR4-UDIMM. • Systemspeicher, max. Kapazität: 64GB • Unterstützt Extreme-Memory-Profile- (XMP) Speichermodule...
  • Seite 44 Prozessoren der AMD-Ryzen-Serie (Matisse) Erweiter- ungssteck- • 1 x PCI-Express 4.0-x16-Steckplatz (PCIE1: x16-Modus)** APUs (Renoir) der AMD-Ryzen-Serie platz • 1 x PCI-Express 3.0-x16-Steckplatz (PCIE1: x16-Modus)** * Unterstützt PCIe-Riser-Karten zur Erweiterung auf x8/x8 Steckplätze ** Unterstützt NVMe-SSD als Bootplatte • 1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ac- WLAN-Modul (an den rückseitigen I/O) Grafikkarte • Integrierte Grafikkarte der AMD-Radeon...
  • Seite 45 SATA-III-6,0-Gb/s-Modul und M.2-PCI Express- Modul bis Gen4 x 4 (64 Gb/s) (mit Matisse) oder Gen3 x 4 (32 Gb/s) (mit Renoir)* * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit Anschluss • 1 x RGB-LED-Stiftleiste * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen • 1 x Adressierbare-LED-Stiftleiste...
  • Seite 46 • Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-/ Wasserpumpen-Lüfter • Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebs- • Microsoft® Windows® 10, 64 Bit system Zertifi- • FCC, CE zierungen • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 47 B550M-ITX/ac Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.

  • Seite 48: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen (CLRCMOS1) Offen: Standard 2-poliger Jumper (siehe S.

  • Seite 49: Integrierte Stiftleisten Und Anschlüsse

    B550M-ITX/ac 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/Austaste,...
  • Seite 50 Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse (SATA3_1_3: unterstützen SATA-Datenkabel für siehe S. 1, Nr. 7) interne Speichergeräte mit einer (SATA3_2_4: Datenübertragungsgeschwindigke siehe S. 1, Nr. 8) it bis 6,0 Gb/s. USB 2.0-Stiftleisten Es gibt eine Stiftleiste an diesem DUMMY (9-polig, USB_3_4) Motherboard. Diese USB 2.0- (siehe S.
  • Seite 51 B550M-ITX/ac Gehäuse-Wasserpumpen- Dieses Motherboard bietet Lüfteranschlusse zwei 4-poligen Wasserkühlung- (4-polig, CHA_FAN1/WP) Gehäuselüfteranschluss. Falls FAN_SPEED_CONTROL CHA_FAN_SPEED (siehe S. 1, Nr. 4) Sie einen 3-poligen Gehäuse- FAN_VOLTAGE Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. (4-polig, CHA_FAN2/WP) FAN_VOLTAGE (siehe S.
  • Seite 52 RGB-LED-Stiftleiste RGB-Stiftleiste dient dem (4-polig, RGB_LED1) Anschließen eines RGB-LED- 12V G R (siehe S. 1, Nr. 3) Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. * Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 35.

  • Seite 53: Contenu De L'emballage

    Nous vous remercions d’avoir acheté cette carte mère ASRock B550M-ITX/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

  • Seite 54: Spécifications

    4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133* * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) * Veuillez consulter la page 24 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.
  • Seite 55 B550M-ITX/ac Processeurs AMD série Ryzen (Matisse) Fente d’expansion • 1 x fente PCI Express 4.0 x 16 (PCIE1 : mode x16)** APU AMD série Ryzen (Renoir) • 1 x fente PCI Express 3.0 x 16 (PCIE1 : mode x16)** * Prend en charge les cartes élévatrices PCIe pour une extension x8/x8 emplacements ** Prend en charge les SSD NVMe comme disques de démarrage...
  • Seite 56 Gen4 x4 (64 Go/s) (avec Matisse) ou Gen3 x4 (32 Go/s) (avec Renoir)* * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2 Connecteur • 1 x embase LED RVB * Prend en charge les rubans DEL jusqu'à 12 V/3 A, 36 W au total • 1 x embase LED adressable...
  • Seite 57 • Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64 bits Système d’exploita- tion Certifica- • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) tions * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Seite 58 Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’ o verclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système.
  • Seite 59 B550M-ITX/ac 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 60 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau Branchez le bouton de mise système...
  • Seite 61 B550M-ITX/ac Connecteurs Serial ATA3 Ces quatre connecteurs SATA3 (SATA3_1_3: sont compatibles avec les câbles voir p.1, No. 7) de données SATA pour les (SATA3_2_4: appareils de stockage internes voir p.1, No. 8) avec un taux de transfert maximal de 6,0 Go/s.
  • Seite 62 Connecteurs du ventilateur Cette carte mère est dotée de deux de pompe à eau du châssis connecteurs pour ventilateur de (CHA_FAN1/WP à châssis à refroidissement par eau FAN_SPEED_CONTROL CHA_FAN_SPEED 4 broches) à 4 broches. Si vous envisagez FAN_VOLTAGE (voir p.1, No. 4) de connecter un ventilateur de refroidisseur d'eau pour châssis à...
  • Seite 63 B550M-ITX/ac Embase LED RVB L'embase RVB sert à connecter le (RGB_LED1 à 4 broches) câble d'extension LED RVB qui 12V G R (voir p.1, No. 3) permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais...

  • Seite 64: Contenuto Della Confezione

    Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Seite 65 3733(OC)/3600(OC)/3466 (OC)/3200/2933/2667/2400/2133 ECC e non ECC, senza buffer* * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) * Fare riferimento a pagina 24 per il supporto della frequenza massima DDR4 UDIMM. • Capacità max. della memoria di sistema: 64GB • Supporta moduli di memoria Extreme Memory Profile (XMP)
  • Seite 66 CPU serie AMD Ryzen (Matisse) Alloggio d’es- pansione • 1 x alloggio PCI Express 4.0 x16 (PCIE1: modalità x16)** APU serie AMD Ryzen (Renoir) • 1 x alloggio PCI Express 3.0 x16 (PCIE1: modalità x16)** * Supporta schede riser PCIe per estendere gli slot x8/x8 ** Supporto di SSD NVMe come disco d’avvio • 1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ac fornito (sul pannello I/O posteriore)
  • Seite 67 Gen4 x4 (64 Gb/s) (con Matisse) o Gen3 x4 (32 Gb/s) (con Renoir)* * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2 Connettore • 1 x collettore LED RGB * Supporto totale di fino a 12V/3A, 36W strip LED • 1 x Header LED indirizzabile...
  • Seite 68 • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore • Microsoft® Windows® 10 64 bit Certificazioni • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com...
  • Seite 69 B550M-ITX/ac Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese.
  • Seite 70 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è “cortocircuitato”. Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è “aperto”. Jumper per azzerare la Cortocircuitato: Azzerare la CMOS CMOS...
  • Seite 71 B550M-ITX/ac 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 72 Connettori Serial ATA3 Questi quattro connettori SATA3 (SATA3_1_3: supportano cavi dati SATA vedere pag. 1, n. 7) per dispositivi di archiviazione (SATA3_2_4: interna, con una velocità di vedere pag. 1, n. 8) trasferimento dati fino a 6,0 Gb/s. Header USB 2.0 Su questa scheda madre c’...
  • Seite 73 B550M-ITX/ac Connettori ventola pompa Questa scheda madre fornisce dell’acqua telaio due connettori ventola telaio con (CHA_FAN1/WP a 4 pin) raffreddamento ad acqua a FAN_SPEED_CONTROL CHA_FAN_SPEED (vedere pag. 1, n. 4) 4 pin. Se si decide di collegare una FAN_VOLTAGE ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
  • Seite 74 Collettore LED RGB Il collettore RGB viene utilizzato (RGB_LED1 a 4 pin) per collegare la prolunga LED 12V G R (vedere pag. 1, n. 3) RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED. Attenzione: Non installare il cavo LED RGB in senso errato;...

  • Seite 75: Contenido Del Paquete

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...

  • Seite 76: Especificaciones

    4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3200/2933/2667/2400/2133 ECC y no ECC* * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * Consulte la página 24 para conocer las frecuencias máximas compatibles de DDR4 UDIMM. • Capacidad máxima de memoria del sistema: 64GB • Admite módulos de memoria Extreme Memory Profile (XMP)
  • Seite 77 B550M-ITX/ac CPU de la serie AMD Ryzen (Matisse) Ranura de expansión • 1 x ranura PCI Express 4.0 x16 (PCIE1: modo x16)** APU de la serie AMD Ryzen (Renoir) • 1 x ranura PCI Express 3.0 x16 (PCIE1: modo x16)** * Admite tarjetas verticales PCIe para extender ranuras x8/x8 ** Admite unidad de estado sólido de NVMe como disco de arranque...
  • Seite 78 (M2_1) de tipo 2280 con clave M y el módulo PCI Express M.2 hasta Gen4 x4 (64 Gb/s) (con Matisse) o Gen3 x4 (32 Gb/s) (con Renoir)* * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock...
  • Seite 79 B550M-ITX/ac Conector • 1 x Cabezal de indicador LED RGB * Admite una tira de LED de hasta 12 V/3 A (36 W) en total • 1 x Base de conexiones de LED direccionable * Admite una tira de LED de hasta 5 V/3 A (15 W) en total • 1 x Conector para ventilador de la CPU (4 contactos)
  • Seite 80 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.
  • Seite 81 B550M-ITX/ac 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
  • Seite 82 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el botón de alimentación, sistema...
  • Seite 83 B550M-ITX/ac Conectores Serie ATA3 Estos cuatro conectores SATA3 (SATA3_1_3: son compatibles con cables de consulte la pág.1, nº 7) datos SATA para dispositivos de (SATA3_2_4: almacenamiento interno con una consulte la pág.1, nº 8) velocidad de transferencia de datos de hasta 6,0 Gb/s.
  • Seite 84 Conectores del ventilador de Esta placa base proporciona dos la bomba de agua del chasis conectores para el ventilador (CHA_FAN1/WP de del chasis para refrigeración FAN_SPEED_CONTROL CHA_FAN_SPEED 4 contactos) por agua de 4 contactos. Si tiene FAN_VOLTAGE (consulte la pág. 1, nº 4) pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al...
  • Seite 85 B550M-ITX/ac Cabezal de LED RGB El cabezal RGB se utiliza para (RGB_LED1 de 4 contactos) conectar el alargador de LED RGB 12V G R (consulte la pág. 1, nº 3) que permite a los usuarios elegir entre varios efectos de iluminación de LED.

  • Seite 86: Комплект Поставки

    1 Введение Благодарим вас за приобретение надежной системной платы ASRock B550M-ITX/ac, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

  • Seite 87: Технические Характеристики

    4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/ 3600(OC)/3466(OC)/3200/2933/2667/2400/2133 с ECC и без ECC, небуферизованной памяти* * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/) * Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 24. • Максимальный объем ОЗУ: 64 Гб...
  • Seite 88 ЦП серии AMD Ryzen (Matisse) Слоты расширения • 1 слот PCI Express 4.0 x16 (PCIE1: режим x16)** AMD Ryzen series APUs (Renoir) • 1 слот PCI Express 3.0 x16 (PCIE1: режим x16)** * Поддержка райзер-карт PCIe для расширения слотов x8/x8 ** Поддерживаются...
  • Seite 89 типа 2280 со скоростью обмена данными 6,0 Гбит/с с ключом М и модуль M.2 PCI Express до версии Gen4 x4 (64 Гбит/с) (с Matisse) или Gen3 x4 (32 Гбит/с) (с Renoir) * * Поддерживаются в качестве загрузочных SSD-диски типа NVMe * Поддерживается комплект ASRock U.2...
  • Seite 90 Разъемы • 1 колодка светодиодной RGB-подсветки * Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт). • 1 колодка адресуемой светодиодной подсветки * Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт). • 1 разъем для вентилятора охлаждения ЦП (4-контактный) * Разъем...
  • Seite 91 • FCC, CE • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона...
  • Seite 92 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса Замкнута: Сброс настроек настроек CMOS CMOS 2-контактная (CLRCMOS1) Разомкнута: По умолчанию перемычка (см. стр. 1, № 12) CLRCMOS1 используется...
  • Seite 93 B550M-ITX/ac 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
  • Seite 94 Разъемы Serial ATA3 Эти четыре разъема (SATA3_1_3: SATA3 предназначены для см. стр. 1, № 7) подключения кабелей SATA (SATA3_2_4: внутренних запоминающих см. стр. 1, № 8) устройств для передачи данных со скоростью до 6,0 Гбит/с. Колодки USB 2.0 На материнской плате имеется DUMMY (9-контактная, USB_3_4) одна...
  • Seite 95 B550M-ITX/ac Разъемы для вентилятора Данная материнская плата или помпы водяного оснащена двумя 4-контактными охлаждения корпуса FAN_SPEED_CONTROL разъемами для системы CHA_FAN_SPEED (4-контактный водяного охлаждения корпуса. FAN_VOLTAGE CHA_FAN1/WP) 3-контактную систему водяного (см. стр. 1, № 4) охлаждения корпуса следует подключать к контактам 1-3.
  • Seite 96 Колодка светодиодной Колодка RGB-подсветки RGB-подсветки служит для подключения 12V G R (4-контактная, удлинительного кабеля RGB_LED1) светодиодной RGB-подсветки, (см. стр. 1, № 3) которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB- подсветки с нарушением полярности, так как это может привести...

  • Seite 97: Conteúdo Da Embalagem

    B550M-ITX/ac 1 Introdução Obrigado por adquirir a placa mãe ASRock B550M-ITX/ac, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.
  • Seite 98 4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC & não-ECC, memória sem buffer* * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 24 para suporte de frequência máxima DDR4 UDIMM.
  • Seite 99 B550M-ITX/ac CPUs AMD séries Ryzen (Matisse) Slot de expansão • 1 x Slot PCI Express 4.0 x16 (PCIE1: modo x16)** AMD Ryzen série APUs (Renoir) • 1 x Slot PCI Express 3.0 x16 (PCIE1: modo x16)** * Suporta placas riser de PCIe para estender slots x8/x8 ** Suporta NVMe SSD como discos de inicialização...
  • Seite 100 M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen4x4 (64 Gb/s) (com Matisse) ou Gen3x4 (32 Gb/s) (com Renoir) * * Suporta NVMe SSD nos discos de inicialização * Suporta Kit U.2 ASRock Conector • 1 x Cabeçote de LED RGB * Suporta no total até...
  • Seite 101 • Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64-bit Certificações • FCC, CE • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com...
  • Seite 102 Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco.
  • Seite 103 B550M-ITX/ac 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é “Curto”. Se não for colocada uma tampa de jumper nos pinos, o jumper é “Aberto”.
  • Seite 104 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de alimentação, sistema o botão de reinicialização e o...
  • Seite 105 B550M-ITX/ac Conectores série ATA3 Estes quatro conectores SATA3 (SATA3_1_3: suportam cabos de dados ver p.1, N.º 7) SATA para dispositivos de (SATA3_2_4: armazenamento interno com uma ver p.1, N.º 8) taxa de transferência de dados de até 6,0 Gb/s. Plataformas USB 2.0 Há...
  • Seite 106 Conectores de chassi e Esta placa mãe fornece dois ventoinha de bomba de conectores de ventilador do chassis água de refrigeração a água de 4 pinos. FAN_SPEED_CONTROL CHA_FAN_SPEED (CHA_FAN1/WP de Se você pretende conectar um FAN_VOLTAGE 4 pinos) ventilador de refrigeração a água (ver p.1, N.º...
  • Seite 107 B550M-ITX/ac Cabeçote de LED RGB Cabeçote RGB é usado para (RGB_LED1 de 4 pinos) conectar o cabo de extensão 12V G R (ver p.1, N.º 3) de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

  • Seite 108: Zawartość Opakowania

    1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B550M-ITX/ac, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Seite 109 DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/ 4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/ 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/ 2667/2400/2133 ECC i nie-ECC* * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) * Sprawdź stronę 24 w celu uzyskania informacji o maksymalnej obsługiwanej częstotliwości DDR4 UDIMM. • Maks. wielkość pamięci systemowej: 64GB • Obsługa modułów pamięci Extreme Memory Profile (XMP)
  • Seite 110 Grafika • Zintegrowana karta graficzna AMD Radeon serii Vega w APU serii Ryzen* * Rzeczywista obsługa zależy od CPU • DirectX 12, Pixel Shader 5.0 • Pamięć współdzielona, domyślnie 2GB. Maksymalnie pamięć współdzielona obsługuje do 16GB. * Maksymalna pamięć współdzielona 16GB wymaga zainstalowania 32GB pamięci systemowej.
  • Seite 111 M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen4x4 (64 Gb/s) (z Matisse) lub Gen3x4 (32 Gb/s) (z Renoir)* * Obsługa SSD NVMe, jako dysków rozruchowych * Obsługa ASRock U.2 Kit Złącze • 1 x złącze główkowe LED RGB * Obsługa łącznie do 12V/3A, pasek LED 36W...
  • Seite 112 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm.
  • Seite 113 B550M-ITX/ac 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych Zwarcie: Usunięcie danych z z pamięci CMOS pamięci CMOS...
  • Seite 114 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na panelu Do tego złącza główkowego systemu można podłączać...
  • Seite 115 B550M-ITX/ac Złącza Serial ATA3 Te cztery złącza SATA3 (SATA3_1_3: obsługują kable danych SATA dla sprawdź s.1, Nr 7) wewnętrznych urządzeń pamięci (SATA3_2_4: z szybkością transferu danych do sprawdź s.1, Nr 8) 6,0 Gb/s. Złącza główkowe USB 2.0 Na tej płycie głównej znajduje...
  • Seite 116 Złącza wentylatora pompy Ta płyta główna udostępnia wodnej obudowy dwa 4-pinowe złącza obudowy (4-pinowe CHA_FAN1/WP) wentylatora chłodzenia wodnego. FAN_SPEED_CONTROL CHA_FAN_SPEED (sprawdź s.1, Nr 4) Jeśli planowane jest podłączenie FAN_VOLTAGE 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3. (4-pinowe CHA_FAN2/WP) FAN_VOLTAGE (sprawdź...
  • Seite 117 B550M-ITX/ac Złącze główkowe LED RGB Złącze główkowe RGB jest (4-pinowe RGB_LED1) używane do podłączenia 12V G R (sprawdź s.1, Nr 3) przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku;...
  • Seite 118 ASRock B550M-ITX/ac 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의...
  • Seite 119 4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/ 4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 및 비 ECC, 비버퍼링 메모리를 지원합니다 * * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * DDR4 UDIMM 최대 주파수 지원은 24 페이지를 참조하십시오 . • 시스템 메모리 최대 용량 : 64GB •...
  • Seite 120 • Ryzen Series APU 의 통합형 AMD Radeon Vega Series 그래픽 * 그래픽 * 실제 지원은 CPU 에 따라 다를 수 있음 • DirectX 12, Pixel Shader 5.0 • 기본 공유 메모리는 2GB 입니다 . 최대 공유 메모리는 16GB 까지 지원됩니다 . * 최대...
  • Seite 121 을 4 개 (64Gb/s) 까지 또는 Gen3x4 (Renoir 탑재 ) 의 경우 4 개 (32Gb/s) 까지 지원 * * NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 * ASRock U.2 키트 지원 • RGB LED 헤더 1 개 커넥터 * 전체 최대 12V/3A, 36W LED 스트립 지원...
  • Seite 122 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Seite 123 B550M-ITX/ac 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 단락 : Clear CMOS (CLRCMOS1) 단선 : 기본값 2 핀 점퍼...
  • Seite 124 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 버튼 , 리셋 시스템 패널 헤더 (9 핀 PANEL1) 버튼...
  • Seite 125 B550M-ITX/ac 시리얼 ATA3 커넥터 이들 네 개의 SATA3 (SATA3_1_3: 커넥터는 최대 6.0 Gb/s 1 페이지 , 7 번 항목 참조 ) 데이터 전송 속도를 (SATA3_2_4: 제공하는 내부 저장 장치용 1 페이지 , 8 번 항목 참조 ) SATA 데이터 케이블을...
  • Seite 126 이 마더보드에는 4 핀 수냉식 섀시 워터 펌프 팬 커넥터 (4 핀 CHA_FAN1/WP) 섀시팬 커넥터 2 개가 (1 페이지 , 4 번 항목 참조 ) FAN_SPEED_CONTROL 탑재되어 있습니다 . 3 핀 CHA_FAN_SPEED CPU 섀시수냉식 쿨러 팬을 FAN_VOLTAGE 연결하려는 경우 핀 1-3 에 연결하십시오...
  • Seite 127 B550M-ITX/ac RGB LED 헤더 RGB 헤더는 다양한 LED 조명 (4 핀 RGB_LED1) 효과를 선택할 수 있는 RGB 12V G R (1 페이지 , 3 번 항목 참조 ) LED 연장 케이블을 연결하는 데 사용됩니다 . 주의 : RGB LED 케이블을...
  • Seite 128 1.1 パッケージの内容 • ASRock B550M-ITX/ac マザーボード （Mini-ITX フォームファクタ） • ASRock B550M-ITX/ac クイックインストールガイ ド • ASRock B550M-ITX/ac サポート CD • 1 x I/O パネルシールド • 2 x シリアル ATA (SATA) データケーブル （オプション） • 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ （オプション） ユーザーマニュアル...
  • Seite 129 • AMD Ryzen シリーズ APU (Renoir) は、 DDR4 4733+(OC)/ 4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/ 4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC および非 ECC、 アンバッファードメモリに対応します * * 詳細については、 ASRock ウェブサイ トのメモリーサポート一覧を 参照してく ださい。 (http://www.asrock.com/) * DDR4 UDIMM 最大周波数サポートについては 24 ページを参照 してく ださい。 • システムメモリの最大容量 ： 64GB • Extreme Memory Pro le (XMP) メモリモジュールに対応します...
  • Seite 130 AMD Ryzen シリーズ CPU (Matisse) 拡張スロッ ト • 1 x PCI Express 4.0 x16 スロッ ト （PCIE1: x16 モード） ** AMD Ryzen シリーズ APU (Renoir) • 1 x PCI Express 3.0 x16 スロッ ト （PCIE1: x16 モード） ** * x8/x8 スロッ トに拡張するために PCIe ライザーカードに対応 ** 起動ディスクとして...
  • Seite 131 PCI Express モジュール （Matisse の場合） 、 または、 最大 Gen3x4 (32 Gb/s) （Renoir の場合） までの M.2 PCI Express モジュールに 対応 * * 起動ディスクとして NVMe SSD に対応 * ASRock U.2 キッ トに対応 • 1 x RGB LED ヘッダー コネクタ * 合計 12V/3A、 36W までの LED ストリ ップに対応...
  • Seite 132 CPU、 シャーシ / ウォーターポンプファン • ファンマルチ速度制御 ： CPU、 シャーシ / ウォーターポンプファン • 電圧監視 ： +12V、 +5V、 +3.3V、 CPU Vcore • Microso ® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com...
  • Seite 133 B550M-ITX/ac BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴いますの でご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムのコン ポーネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。 弊社 では、 オーバークロックによる破損の責任は負いかねますのでご了承く ださい。...
  • Seite 134 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていない 場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS のク リア オープン ： デフォルト (CLRCMOS1) 2 ピンジャンパー （p.1、 No. 12 参照） CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 CMOS のデータには、 システムパスワード、 日付、 時間、 システム設定パラメーターなどのシステム設定情報 が含まれます。...
  • Seite 135 B550M-ITX/ac 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ にはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパー キャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタンを （9 ピン PANEL1） リセッ トし、 下記のピン割り当て RESET# PWRBTN# （p.1、 No. 10 参照） に従って、 シャーシのシステムス HDLED- PLED- テータス表示ランプをこのヘッ PLED+ HDLED+ ダーにセッ トします。 ケーブル を接続するときには、 ピンの＋ と−に気をつけてく ださい。...
  • Seite 136 シリアル ATA3 コネクタ これら 4 つの SATA3 コネクター （SATA3_1_3: は、 最高 6.0 Gb/s のデータ転送 p.1、 No. 7 参照） 速度で内部ストレージデバイス （SATA3_2_4: 用の SATA データケーブルをサ p.1、 No. 8 参照） ポートします。 USB 2.0 ヘッダー このマザーボードには 1 つの DUMMY （9 ピン USB_3_4） ヘッダーが装備されています。 （p.1、 No. 11 参照） この...
  • Seite 137 B550M-ITX/ac シャーシウォーターポンプ このマザーボードには 2 つの 4 ファンコネクタ ピン水冷却 シャーシがコネクタ （4 ピン CHA_FAN1/WP） 用に装備されています。 3 ピン FAN_SPEED_CONTROL CHA_FAN_SPEED （p.1、 No. 4 参照） のシャーシ水冷却ファンを接続 FAN_VOLTAGE する場合には、 ピン 1-3 に接続 してく ださい。 （4 ピン CHA_FAN2/WP） FAN_VOLTAGE （p.1、 No. 13 参照） CHA_FAN_SPEED FAN_SPEED_CONTROL CPU ファンコネクタ...
  • Seite 138 RGB LED ヘッダー RGB ヘッダーは RGB LED 延長 （4 ピン RGB_LED1） ケーブルの接続に使用され、 こ 12V G R （p.1、 No. 3 参照） れによりユーザーはさまざまな LED 証明効果から選択するこ と ができます。 注意 : RGB LED ケーブルは間 違った方向に取り付けないでく ださい。 間違った方向に取り付け るとケーブルが破損するこ とが あります。 * このヘッダーに関する詳細指 示については、 35 ページをご参 照く...
  • Seite 139 另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会 另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B550M-ITX/ac 主板（Mini-ITX 规格尺寸） • 华擎 B550M-ITX/ac 快速安装指南 • 华擎 B550M-ITX/ac 支持光盘 • 1 x I/O 面板 • 2 x 串行 ATA (SATA) 数据线（选购） • 2 x 华擎 WiFi 2.4/5 GHz 天线（选购）...
  • Seite 140 • AMD Ryzen 系列 APU (Renoir) 支持 DDR4 4733+(OC)/ 4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/ 4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC 及非 ECC，非缓冲内存 * * 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。(http://www.asrock.com/) * 请参考第 24 页了解 DDR4 UDIMM 最大支持频率。 • 支持系统内存最大容量：64GB • 支持 Extreme Memory Pro le (XMP) 内存模块 • DIMM 插槽中 15 μ 金触点 扩充槽...
  • Seite 141 B550M-ITX/ac 图形 • Ryzen 系列 APU 中的集成 AMD Radeon Vega 系列图形 * * 实际支持可能视 CPU 而变化 • DirectX 12、Pixel Shader 5.0 • 默认共享内存 2GB。最大共享内存达 16GB。 * 最大共享内存 16GB 需要安装 32GB 系统内存。 • 双图形输出：通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 端口 • 支持 HDMI 2.1，60Hz 时最大分辨率达 4K x 2K (4096x2160) •...
  • Seite 142 后面板 I/O • 2 x 天线端口 • 1 x PS/2 鼠标 / 键盘端口 • 1 x HDMI 端口 • 1 x DisplayPort 1.4 • 2 x USB 2.0 端口（支持 ESD 保护） • 3 x USB 3.2 Gen1 A 类型端口（支持 ESD 保护） •...
  • Seite 143 B550M-ITX/ac BIOS 功能 • AMI UEFI Legal BIOS，支持 GUI 特点 • 支持“即插即用” • ACPI 5.1 兼容唤醒事件 • 支持免跳线 (jumperfree) • 支持 SMBIOS 2.3 • CPU、CPU VDDCR_SOC、DRAM、VPPM、+1.8VSB、 VDDP 电压多次调整 (Voltage Multi-adjustment) • 温度感测：CPU、机箱 / 水泵风扇 硬件监控 • 风扇转速计：CPU、机箱 / 水泵风扇 • 静音风扇（根据 CPU 温度自动调整机箱风扇速度）：CPU、...
  • Seite 144 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 短接：清除 CMOS (CLRCMOS1) 开路：默认 2 针跳线 （见第 1 页，第 12 个） CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系 统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭 计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住 在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必 须先启动系统，并在关闭后再执行清除 CMOS 操作。 如果您清除 CMOS ，机箱打开会被检测到。请将 BIOS 选项 “Clear Status” （清除状态） 调整为清除前一个机箱侵入状态的记录。...
  • Seite 145 B550M-ITX/ac 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 （9 针 PANEL1） RESET# 上的电源按钮、重置按钮和系 PWRBTN# （见第 1 页，第 10 个） 统状态指示灯连接到此接脚。 HDLED- PLED- 在连接线缆前请记下正负针脚。 PLED+ HDLED+ PWRBTN （电源按钮）： 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET （重置按钮）： 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置 按钮重新启动计算机。 PLED （系统电源 LED）： 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。...
  • Seite 146 串行 ATA3 接口 这四个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部 （SATA3_1_3： 见第 1 页，第 7 个） 存储设备的 SATA 数据线。 （SATA3_2_4： 见第 1 页，第 8 个） USB 2.0 接脚 此主板上有一个接脚。此 USB DUMMY （9 针 USB_3_4） 2.0 接脚支持两个端口。 （见第 1 页，第 11 个） USB_PWR USB_PWR USB 3.2 Gen1 接脚...
  • Seite 147 B550M-ITX/ac 此主板提供两个 4 针水冷机箱风 机箱水泵风扇接口 （4 针 CHA_FAN1/WP） 扇接口。如果您打算连接 3 针机 （见第 1 页，第 4 个） FAN_SPEED_CONTROL 箱水冷风扇，请将它连接到针 CHA_FAN_SPEED 脚 1-3。 FAN_VOLTAGE （4 针 CHA_FAN2/WP） FAN_VOLTAGE （见第 1 页，第 13 个） CHA_FAN_SPEED FAN_SPEED_CONTROL CPU 风扇接口 此主板提供 4 针 CPU 风扇（静...
  • Seite 148 RGB LED 接脚 RGB 接脚用于连接 RGB LED （4 针 RGB_LED1） 12V G R 延长线，可让用户选择不同的 （见第 1 页，第 3 个） LED 灯光效果。 注意：RGB LED 线安装方向切 勿错误，否则，线缆会损坏。 * 请参考第 35 页了解这个接脚 的详情。 可寻址 LED 接脚 此接脚用于连接可寻址 LED 延 （3 针 ADDR_LED1） 长线，可让用户选择不同的 DO_ADDR （见第...
  • Seite 149 B550M-ITX/ac 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信 息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品 中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、 财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一 之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限 为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及 说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。...
  • Seite 150 感謝您購買華擎 B550M-ITX/ac 主機板，本主機板經華擎嚴格品管製作，是一套值得 信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用 度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本 主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B550M-ITX/ac 主機板（Mini-ITX 尺寸） • 華擎 B550M-ITX/ac 快速安裝指南 • 華擎 B550M-ITX/ac 支援光碟 • 1 x I/O 面板外罩 • 2 x Serial ATA (SATA) 資料纜線（選用）...
  • Seite 151 B550M-ITX/ac 1.2 規格 • Mini-ITX 尺寸 平台 • 固態電容設計 • 支援第 3 代 AMD AM4 Ryzen ™ / 未來的 AMD Ryzen ™ 處理器 （3000 與 4000 系列處理器）* * 不相容於 AMD Ryzen ™ 5 3400G 與 Ryzen ™ 3 3200G。 • Digi Power design •...
  • Seite 152 • 整合式 AMD Radeon Vega Series Graphics 內建於 Ryzen 系列 顯示卡 APU* * 實際支援可能隨 CPU 改變 • DirectX 12、Pixel Shader 5.0 • 預設共用記憶體 2GB。最大共用記憶體達 16GB。 * 最大共用記憶體 16GB 需要安裝 32GB 系統記憶體。 • 雙圖形輸出：透過獨立顯示控制器支援 HDMI 及 DisplayPort 1.4 連接埠 • 最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.1 •...
  • Seite 153 B550M-ITX/ac 後面板 I/O • 2 x 天線連接埠 • 1 x PS/2 滑鼠／鍵盤連接埠 • 1 x HDMI 連接埠 • 1 x DisplayPort 1.4 • 2 x USB 2.0 連接埠（支援靜電保護） • 3 x USB 3.2 Gen1 A 類型連接埠（支援靜電保護） • 1 x USB 3.2 Gen1 C 類型連接埠（支援靜電保護）...
  • Seite 154 VDDP 電壓多重調整 • 溫度感應：CPU、機殼／水冷幫浦風扇 硬體顯示器 • 風扇轉速計：CPU、機殼／水冷幫浦風扇 • 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU、 機殼／水冷幫浦風扇 • 風扇多重速度控制：CPU、機殼／水冷幫浦風扇 • 電壓監控：+12V、+5V、+3.3V、CPU Vcore • Microso ® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者 甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於 因超頻所造成的可能損害概不負責。...
  • Seite 155 B550M-ITX/ac 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路：清除 CMOS (CLRCMOS1) 開啟：預設 2-pin 跳線 （請參閱第 1 頁，編號 12） 您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。...
  • Seite 156 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 (9-pin PANEL1) RESET# 殼上的電源按鈕、重設按鈕 PWRBTN# （請參閱第 1 頁，編號 10） 及系統狀態指示燈連接至此 HDLED- PLED- 排針。在連接纜線之前請注 PLED+ HDLED+ 意正負針腳。 PWRBTN（電源按鈕） ： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。 RESET（重設按鈕） ： 接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕 即可重新啟動電腦。 PLED（系統電源 LED） ： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄 滅。...
  • Seite 157 B550M-ITX/ac Serial ATA3 接頭 這四組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 （SATA3_1_3： 請參閱第 1 頁，編號 7） 線，最高可達 6.0 Gb/s 資料傳 （SATA3_2_4： 輸率。 請參閱第 1 頁，編號 8） USB 2.0 排針 此主機板上有一個排針。此 DUMMY (9-pin USB_3_4) USB 2.0 排針皆可支援兩個 （請參閱第 1 頁，編號 11） 連接埠。...
  • Seite 158 本主機板配備兩個 4-Pin 水 機殼／水冷幫浦風扇接頭 (4-pin CHA_FAN1/WP) 冷機殼風扇接頭。若您計畫 （請參閱第 1 頁，編號 4） FAN_SPEED_CONTROL 連接 3-Pin 機殼水冷風扇， CHA_FAN_SPEED 請接至 Pin 1-3。 FAN_VOLTAGE (4-pin CHA_FAN2/WP) FAN_VOLTAGE （請參閱第 1 頁，編號 13） CHA_FAN_SPEED FAN_SPEED_CONTROL CPU 風扇接頭 本主機板配備 4-Pin CPU 風 (4-pin CPU_FAN1) 扇（靜音風扇）接頭。若您 （請參閱第 1 頁，編號 1） 計畫連接...
  • Seite 159 B550M-ITX/ac RGB LED 排針 RGB 排針用於連接 RGB LED (4-pin RGB_LED1) 12V G R 延長線，可供使用者選擇各 （請參閱第 1 頁，編號 3） 種 LED 照明效果。 警告：切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可 能損壞。 * 關於這種排針的詳細說明， 請參閱第 35 頁。 可定址 LED 排針 此排針用於連接可讓使用者 (3-pin ADDR_LED1) 選擇各種 LED 燈效的可定址...
  • Seite 160 • APU seri AMD Ryzen (Renoir) yang mendukung memori ECC & non-ECC, tanpa buffering DDR4 4733+(OC)/4666(OC)/ 4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/ 4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/ 3600(OC)/3466(OC)/3200/2933/2667/2400/2133* * Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) * Lihat halaman 24 untuk dukungan frekuensi maksimum DDR4 UDIMM. • Kapasitas maksimum memori sistem: 64GB • Mendukung modul memori Extreme Memory Profile (XMP)
  • Seite 161 B550M-ITX/ac CPU seri AMD Ryzen (Matisse) Slot Ekspansi • 1 x Slot PCI Express 4.0 x16 (PCIE1: x16 mode)** APU seri AMD Ryzen (Renoir) • 1 x Slot PCI Express 3.0 x16 (PCIE1: x16 mode)** * Mendukung kartu riser PCIe untuk memperpanjang slot x8/x8 ** Mendukung SSD NVMe sebagai disk boot • 1 x Soket M.2 Vertikal (tombol E) dengan paket modul WiFi-...
  • Seite 162 • 1 x Soket Hyper M.2 (M2_1), mendukung modul M Key tipe 2280 M.2 SATA3 6,0 Gb/s dan modul M.2 PCI Express hingga Gen4 x4 (64 Gb/s) (dengan Matisse) atau Gen3x4 (32 Gb/s) (dengan Renoir)* * Mendukung SSD NVMe sebagai disk boot * Mendukung Kit U.2 ASRock...
  • Seite 163 • Kontrol Multikecepatan Kipas: Kipas CPU, Sasis, Pompa Air • Pemantauan tegangan: +12V, +5V, +3,3V, CPU Vcore • Microsoft® Windows® 10 64-bit Sertifikasi • FCC, CE • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com...
  • Seite 164 Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apa pun menjadi tanggungan Anda.

  • Seite 165: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 166: Declaration Of Conformity

    DECLARATION OF CONFORMITY Per FCC Part 2 Section 2.1077(a) Responsible Party Name: ASRock Incorporation Address: 13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard B550M-ITX/ac Model Number : Conforms to the following speci cations:...

  • Seite 167: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) B550M-ITX/ac / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)

Inhaltsverzeichnis
