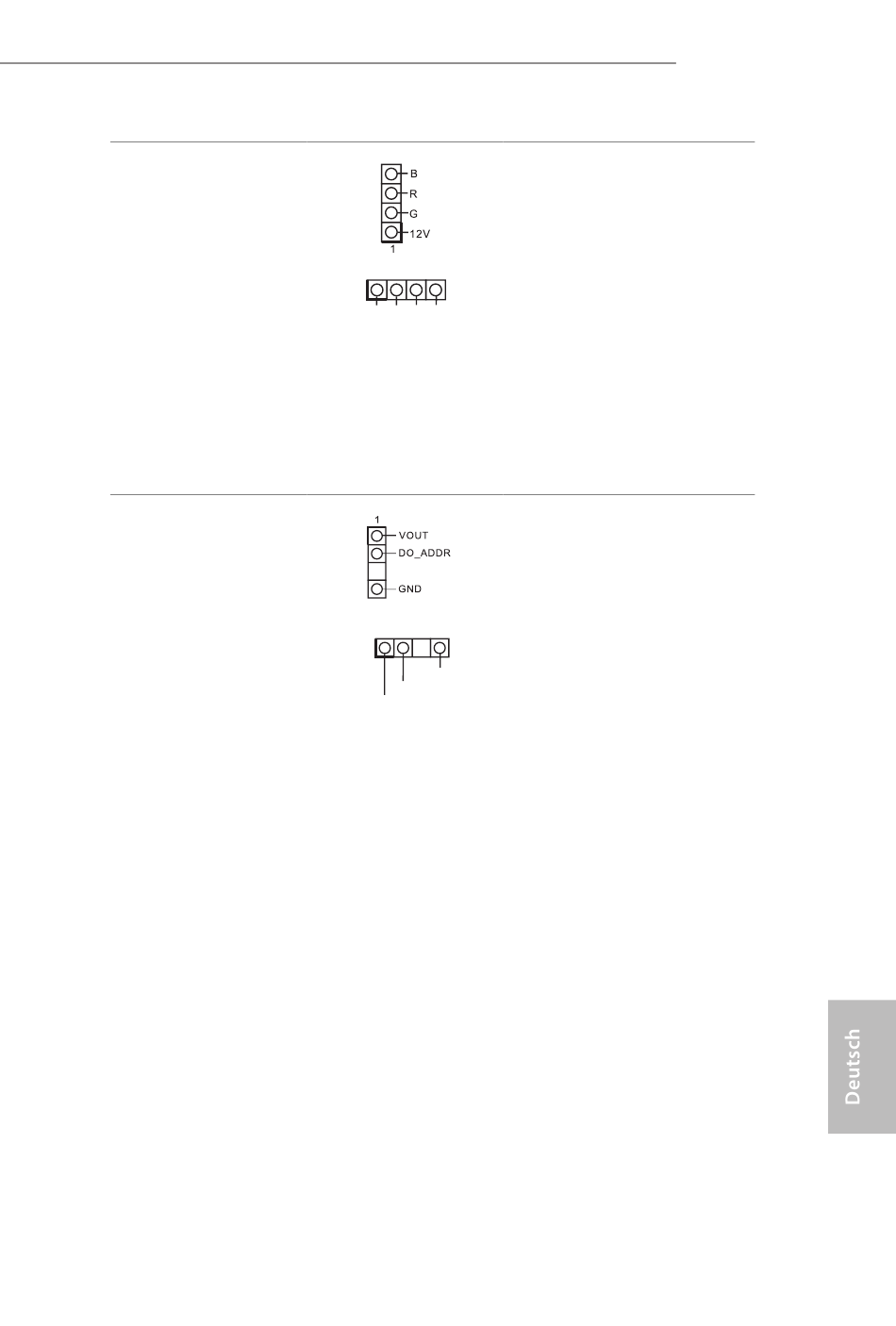

RGB-LED-Stiftleisten
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 6)
(4-polig, RGB_LED2)
(siehe S. 1, Nr. 24)
Adressierbare-LED-
Stiftleisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 7)
(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 23)
Diese beiden RGB-Stiftleisten
dienen dem Anschließen eines
RGB-LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteffekten
ermöglicht.
1
12V G R B
Achtung: Installieren Sie das
RGB-LED-Kabel niemals falsch
herum; andernfalls könnte das
Kabel beschädigt werden.
*Weitere Anweisungen zu diesen
beiden Stiftleisten finden Sie auf
Seite 43.
Diese beiden Adressierbare-
LED-Stiftleisten dienen dem
Anschließen eines Adressierbare-
LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteffekten
1
ermöglicht.
GND
DO_ADDR
Achtung: Installieren Sie das
VOUT
Adressierbare-LED-Kabel
niemals falsch herum; andernfalls
könnte das Kabel beschädigt
werden.
*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 44.
