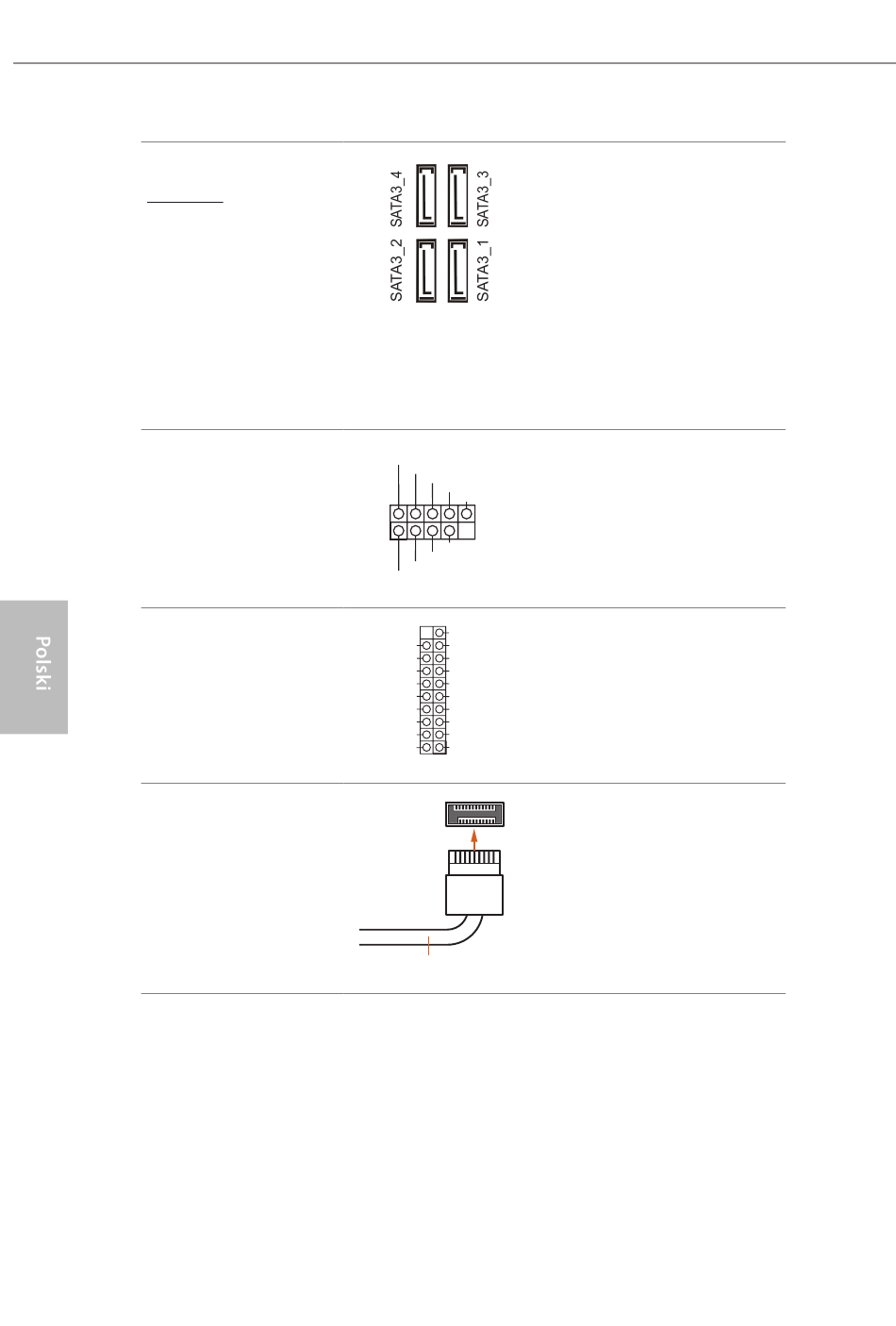

Złącza Serial ATA3
Kąt prosty:
(SATA3_4:
sprawdź s.1, Nr 12) (Górny)
(SATA3_3:
sprawdź s.1, Nr 12) (Dolny)
(SATA3_2:
sprawdź s.1, Nr 13) (Górny)
(SATA3_1:
sprawdź s.1, Nr 13) (Dolny)
Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 18)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 19)
Złącza główkowe USB 3.2
Gen1
(19-pinowe F_USB3_1_2)
(sprawdź s.1, Nr 10)
Złącze główkowe Gen1
USB 3.2 typu C panelu
przedniego
(20-pinowe F_USB3_
TC_1)
(sprawdź s.1, Nr 9)
126
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.
Na tej płycie głównej dostępne jest
jedno złącze główkowe Gen1 USB
3.2 typu C panelu przedniego. To
złącze główkowe jest używane
do podłączania modułu USB 3.2
Gen1 dla dodatkowych portów
USB 3.2 Gen1.
